船用液压回缩折叠登乘梯结构

　　该套梯架结构主要面向船舶内部受限通道、舱室侧壁以及甲板上方高位通行场景，用于解决固定梯长期外伸占用通行空间、人员搬运物料时与梯架发生磕碰的问题。在船舶机舱、船员生活区与上层甲板之间的过渡区域，常规固定式斜梯会在通道侧形成持续突出的障碍物，尤其在船员携带工具、搬运补给品或紧急疏散时，梯架踏步与支撑立柱很容易挤占有效通行宽度；这套可回缩折叠梯将直立支撑、折叠踏步、顶部铰接挂载与液压驱动连杆整合为一体，在非使用状态下可以把梯身整体抬升并贴近上方结构面，使下方通道恢复完整净空。

　　从实际使用逻辑看，梯架包含顶部固定挂载端、折叠梯段、竖直导向立柱和下部踏步组件。顶部两支承臂通过铰接座固定在船体上方结构或舱壁加强位置，承担梯架展开后的竖向载荷与侧向弯矩；折叠梯段采用多组平行连杆与铰接踏步组合，展开时各踏步自动保持水平姿态，梯身形成稳定倾角，回缩时梯段随连杆动作逐段收拢，踏步之间不再占用斜向空间。竖直立柱既作为梯架升降过程中的导向构件，也为液压执行件提供安装基准，液压缸沿立柱侧方布置，推杆通过铰点带动梯架沿设定轨迹运动，避免人工搬梯时出现梯身摆动或夹手风险。

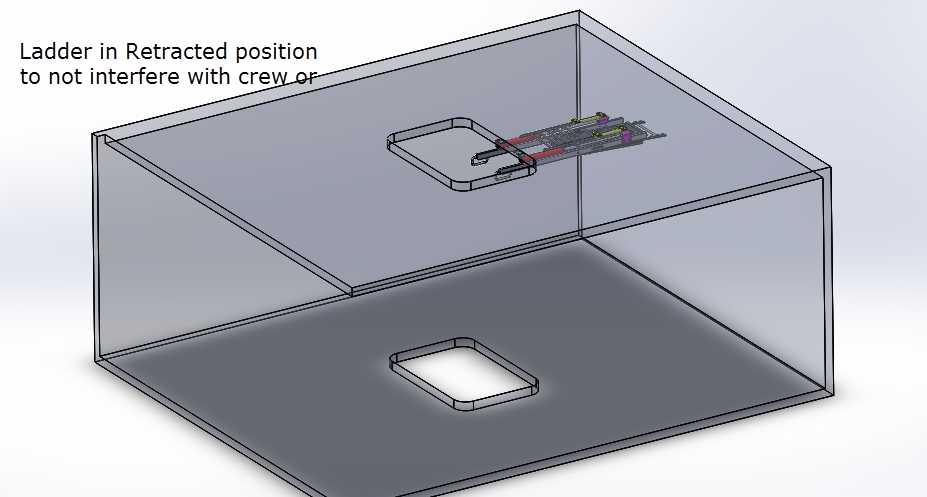

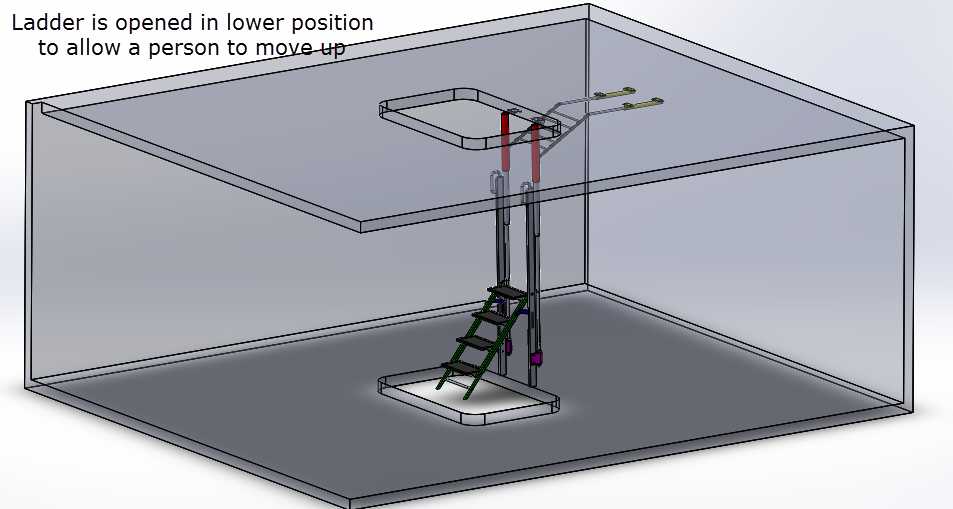

　　结构设计上，梯架的运动轨迹需要同时满足展开可达性与回缩避让两项要求。展开状态下，下部踏步落至人员便于登乘的高度，梯段倾角控制在人员上下舒适范围内，踏步表面保留防滑成型面，两侧设置连续扶手，保证船员在船体摇晃工况下仍能稳定握持。回缩过程中，梯段先绕上部铰点翻转，再随升降组件沿立柱向上移动，最终梯身与上部支承臂近似收拢在同一区域，贴近天花板或舱壁上方，不会突入日常通行带。液压回路与连杆铰点的位置经过匹配，使驱动件在全行程中主要承受轴向力，减少连杆侧向弯曲；各铰接处采用销轴连接，便于后期检查衬套磨损和补充润滑。

　　材质选择方面，连杆、梯架和踏步组件可采用铝合金型材与焊接铝板组合，在保证踏步承载能力的前提下降低整体自重，这对船舶上部结构减重尤其重要。立柱与主要承力支座则需根据安装区域强度要求选用钢材或焊接加强件，顶部固定端应与船体结构骨材对齐，避免仅固定在薄舱壁板上。外形边界上，设计时需重点核对三个状态：完全展开时梯段下端距甲板的高度、梯身水平投影长度以及扶手外侧到舱壁的距离；半折叠状态下梯段最低点与通道人员头顶高度的关系；完全回缩后梯架下方净空、上部结构与管路电缆之间的间隙。若安装区域存在门页开启、风管绕行或救生设备取用路径，还需在三维布局中同步校核运动包络，防止梯架升降过程中与相邻设备干涉。

　　从建模角度看，该结构适合按运动部件分层处理：顶部固定支座、竖直导向立柱、液压缸、折叠连杆、踏步组件和扶手分别建立独立子装配，再通过同轴、重合与限位配合模拟展开和回缩动作。踏步与连杆之间的铰接轴应保持统一轴线关系，确保折叠时各踏步平行收合；液压件两端铰点需与结构件中心线对齐，避免模型中出现驱动方向与实际受力方向偏离。对于现场选型而言，这种梯架更适合安装在通行频率不均、平时需要保持通道开阔、但又必须保留高位登乘路径的船内区域，相较固定斜梯，它在空间利用率和作业安全性之间取得了平衡。
