四旋翼航拍无人机折叠机体结构

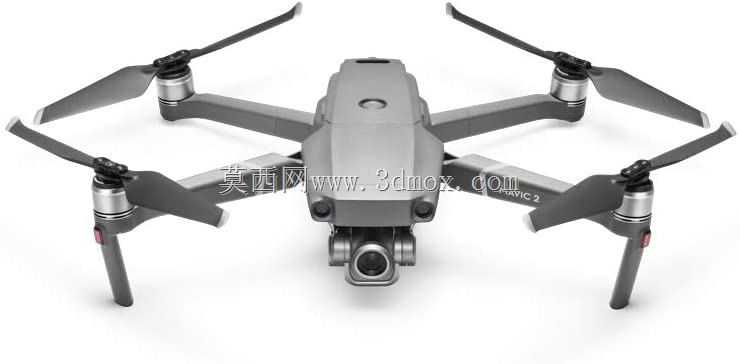

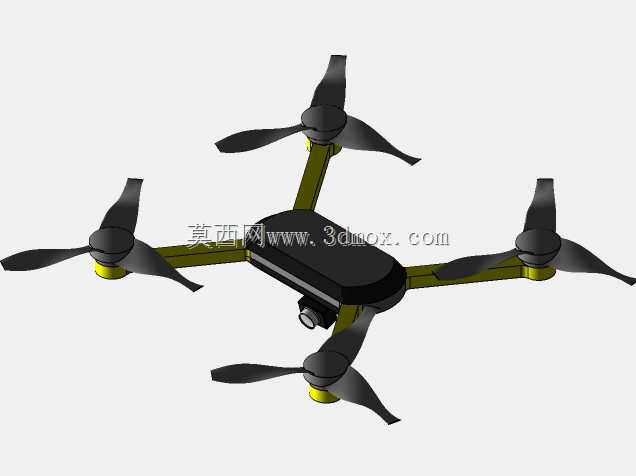

　　这套四旋翼航拍无人机结构围绕低空影像采集、巡检观察和便携作业场景展开，整机采用中心机身加四组外伸机臂的经典布局。机身前部布置三轴增稳云台与光学相机，云台通过独立俯仰、横滚和偏航框架隔离旋翼振动，使镜头在悬停、航线飞行和姿态修正过程中保持稳定成像。相机模组位于机头最前端，避让螺旋桨旋转扫掠区域，同时降低起落架对画面边缘的遮挡，适合测绘补拍、设施巡检、活动航拍和户外侦察等任务。

　　机体中部承担飞控、电池、图传、定位模块和载荷安装功能，外壳上表面保留视觉感知与定位窗口，便于在建模时表达传感器安装位置。机身内部空间按照重心集中原则布置，较重的电池靠近几何中心，电机和电调分布在四臂末端，使整机转动惯量与升力分布相匹配。前向视觉模块、下视定位组件和散热区域在外观上均有对应结构，能够帮助设计者理解感知元件与机体骨架之间的避让关系。

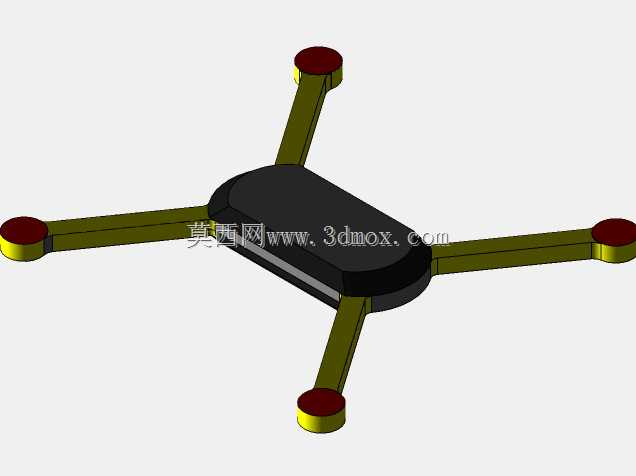

　　四条机臂从中心壳体向四角展开，臂端安装无刷电机、螺旋桨和电机座。旋翼采用两叶折叠桨形式，桨夹与电机轴同轴连接，停机状态下桨叶可沿桨夹方向转动收拢，减小包装和携带尺寸。机臂与机身连接处设置折叠转轴，展开后由锁扣结构保持刚性，使电机轴线相对机身保持确定角度；折叠后机臂贴近机身侧面，便于放入背包或防护箱。对于结构设计者而言，该区域需要同时关注铰链强度、锁止间隙、线缆走线路径和臂管抗弯刚度，避免飞行中机臂共振或锁扣松动。

　　起落支撑采用细长支脚形式，从机臂下方延伸至地面接触点，支脚底端形成稳定支撑面。起落架高度需要为云台相机留出离地间隙，保证降落倾斜时镜头不接触地面；支脚截面不宜过大，以免增加正面风阻和起飞重量。整机在地面停放时，四个旋翼电机、机身重心和云台位置构成稳定支撑关系，模型中可据此检查静态姿态、触地边界和收纳状态的干涉情况。

　　从外形边界看，展开状态的最大尺寸由对角电机间距和螺旋桨直径共同决定，相邻桨盘之间必须保留安全间隙，防止桨叶在柔性臂变形或气动载荷下发生碰擦。机身宽度明显小于旋翼展开直径，前部云台向下突出，下部需要预留相机俯仰运动空间；上部传感器窗口不能被机臂或桨叶遮挡。折叠状态下，机臂沿机身侧面回转，桨叶随电机座收拢，整体轮廓接近长方体，便于评估收纳包尺寸和运输堆叠条件。

　　动力系统的设计思路是把升力产生、姿态控制和结构支撑耦合在同一套机臂模块中。每个电机独立驱动一副螺旋桨，相邻旋翼通过相反旋转方向抵消反扭矩，飞控通过调节四路电机转速实现升降、前后、左右和偏航控制。电机座需要传递拉力和弯矩，臂管则承担弯曲与扭转载荷，线缆可沿臂内或臂下走线到电调，减少外露导线对气动外形和搬运的影响。

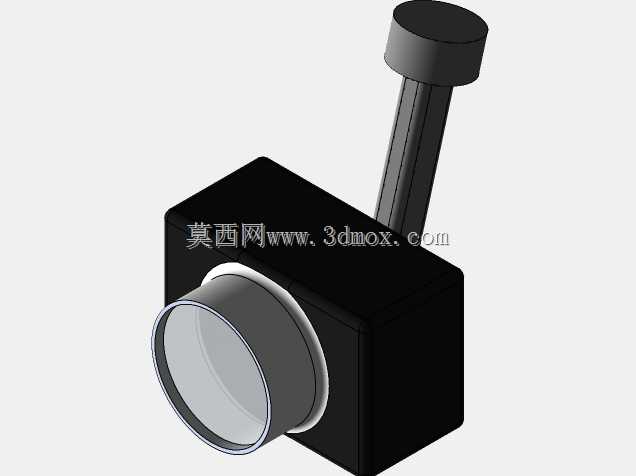

　　云台相机是区别于普通飞行平台的关键作业部件。三轴框架在狭小机头空间内串联布置，既要满足镜头大范围俯仰观察，又要限制框架在极限角度触碰机身壳体。相机镜头光轴在巡航时基本水平，在俯视拍摄时可向下转动，适合观察地面目标；减震件位于云台与机身之间，用于削弱旋翼高频振动传递到成像模块。建模时需要把云台活动范围、相机外形、支脚遮挡和机头壳体曲面一起校核，而不能只按静态外观处理。

　　机身壳体采用流线型上盖与侧面包覆形式，表面过渡圆润，可降低低速飞行时的风阻并保护内部电子元件。上壳的传感器窗口、腹部的云台挂接区和后部电池舱轮廓共同决定装配顺序。电池通常从尾部或腹部装入，安装后应贴近重心位置，并通过卡扣或舱门限制窜动；图传天线在机臂末端或机身尾部展开，需要远离金属遮挡和电机干扰区域。

　　在工程应用中，这类无人机不是单纯的外观产品，而是飞行动力、感知导航、影像载荷和便携结构的组合。设计时需要反复核对展开与折叠两种姿态：展开姿态关注桨盘间隙、电机轴线、云台视野和起落架稳定性；折叠姿态关注机臂旋转轨迹、锁扣收纳、桨叶朝向以及相机防护。三维结构把这些空间关系完整表达出来，可用于机构演示、结构方案评审、零部件拆件参考和航拍飞行器造型验证，也能为后续设计减振支架、快拆桨、电池舱和防护罩提供直观依据。
