竖置鳍片式通讯设备散热固定支架

　　这款竖置鳍片式散热固定支架，主要面向小型通讯终端、便携数传模块、嵌入式无线通信板卡的被动散热与整机装配场景，在户外便携监测节点、手持通讯检测设备、小型基站近端信号处理单元、工业现场无线数据采集终端里都能见到同类结构的应用。这类部件不需要额外配置风冷管路，依靠自身大面积延展的鳍片与空气完成自然对流换热，同时承担内部电路板的定位、限位与外部防护作用，把散热功能和安装支撑功能整合在同一件构件上，减少整机内部零件数量。

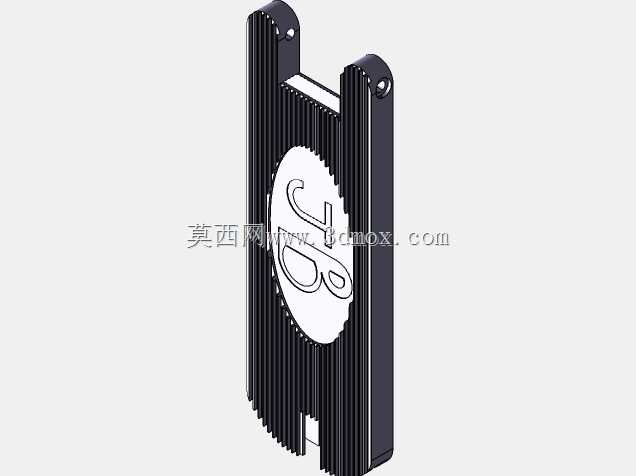

　　从结构布局来看，构件整体采用狭长竖版轮廓，主体散热面沿竖直方向排布密集平行鳍片，鳍片走向顺着热空气自然上升的流道设置，工作时模块发热元件传导至基板的热量会顺着鳍片向周围空气扩散，竖置安装状态下鳍片间隙形成通畅的烟囱效应，冷空气从鳍片下端间隙进入，受热后沿缝隙向上流出，不需要风扇驱动就能维持稳定的换热效率。鳍片之间预留均匀间隙，既避免间隙过小积尘后堵塞风道，也防止鳍片间距过大导致总换热面积不足，在便携设备有限的厚度空间里平衡了散热能力与结构重量。

　　构件两侧设置带安装孔的凸耳结构，孔位采用沉孔设计，装配时紧固件沉入凸耳端面以内，不会突出支架外轮廓，方便整机外壳贴合安装，也避免凸起的螺钉头剐蹭周边线缆。两侧凸耳的位置经过布局校核，跨距覆盖内部通讯板卡的固定孔位，锁紧后板卡发热芯片可以通过导热垫紧贴支架内侧平整基板面，让芯片热量快速传导到整个散热鳍片组，降低局部热点温度。支架中部预留圆形标识区域，该区域做平整化处理，不设置凸起鳍片，既可以丝印设备参数、品牌标识，也能作为整机装配时的定位基准面，方便工装吸盘取件或者检测时平面定位。

　　设计过程中首先要约束的就是安装边界：整体厚度控制在便携通讯设备允许的装配公差范围内，鳍片高度不能超出设备外壳内壁的预留空间，两侧安装凸耳的外边缘距离要匹配整机中框的卡槽宽度，装配后支架不会和周边的天线馈线、SIM卡座、接口连接器发生干涉。支架下端预留缺口结构，对应板卡上的外接连接器出线位置，通讯线缆、射频同轴线可以从缺口处顺向引出，不需要在支架上额外开孔走线，避免铣削加工时破坏鳍片根部的结构强度。

　　从受力角度考量，鳍片根部和主基板衔接处做圆角过渡，避免尖角位置产生应力集中，即便设备意外跌落，密集鳍片也不会从根部轻易断裂。两侧安装凸耳加厚处理，锁紧螺钉时的压紧力由加厚凸耳承担，不会传递到薄型鳍片区域导致鳍片变形。构件边缘所有锐边都做倒角处理，装配操作人员徒手调整板卡时不会被鳍片边缘划伤，也不会割伤内部连接的柔性排线。

　　实际选型应用时，这类支架适配发热量在数瓦级别的通讯模块，相比普通平板散热片，它的鳍片总换热面积提升数倍，在密闭无通风的设备外壳内部也能把模块工作温度控制在元器件允许的阈值内。结构建模时需要逐一核对每一片鳍片的间距、厚度一致性，保证阵列特征无错位，安装孔的同轴度、凸耳端面的平面度都要满足装配公差要求，中部圆形平面的轮廓度也要管控，避免后续丝印或者贴标时出现表面凹凸不平的问题。整体结构没有复杂的倒扣特征，既可以采用铝合金铣削加工做小批量样机，也能通过压铸工艺实现批量生产，满足不同阶段通讯设备的开发装配需求。
