通讯设备内置安装防护盒体结构

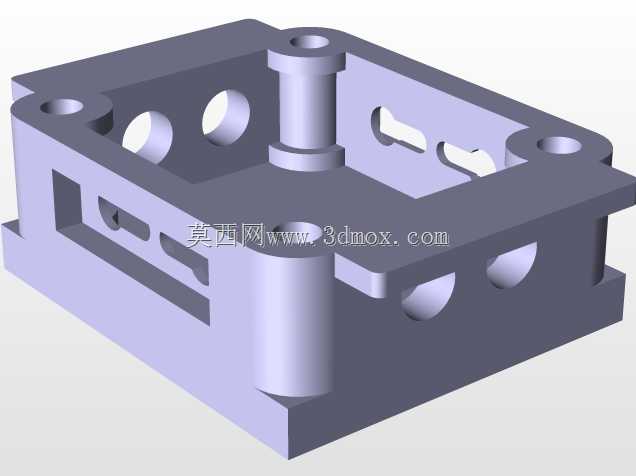

　　这款盒体结构面向小型通讯终端内部承载场景开发，日常使用中主要承担电路板限位、元器件隔离、外部冲击缓冲以及装配定位的作用，常见于手持数据采集设备、便携通讯模组、工业遥控终端这类需要把多块电子元件集中收纳的产品里。从实际装配逻辑来看，盒体没有采用全封闭厚重外壳的思路，而是在侧壁和底部分布多组不同形态的开孔，这些开孔并非随意删减材料：长条形窄槽对应壳体外侧按键的行程避让位，装配时按键胶垫从内侧对位卡入，槽口宽度控制在按键柄部可顺畅滑动、又不会出现过大径向晃动的区间；圆形通孔则兼顾接线穿出、声学器件透声以及散热气流交换的需求，避免盒内功率元件工作时热量在封闭空腔内积聚。盒体四角设置带沉孔的安装凸台，凸台中心预留螺丝过孔，

　　沉台深度刚好容纳螺丝头部，锁紧后螺丝端面不会高出盒体上沿，保证上盖合盖时两个配合面可以完全贴平，不会出现局部顶起导致的合缝间隙不均问题。盒腔中心立起的带法兰立柱是整个结构的核心定位基准，立柱内部预留螺丝锁付孔位，顶部法兰面承接上层电路板或者中间分隔板，立柱高度经过匹配计算，让上下两层电子元件之间保留足够的走线空间，同时避免元件引脚直接触碰下层壳体造成短路风险。盒体内壁多处设置加强筋条，筋条沿着熔体填充方向排布，既可以提升薄壁壳体的整体抗扭刚度，减少产品跌落时侧壁出现变形翘曲的概率，也能在注塑生产时充当辅助流道，让熔融塑料更快填充到盒体远端的边角位置，降低缺胶、缩痕的出现概率。侧壁的半圆弧内凹结构对应外接接口的让位空间，

　　当通讯接头从外侧插入盒内电路板时，内凹面可以避开接头的金属外壳，不需要额外在盒壁上开大尺寸缺口，尽可能保留壳体的整体防护面积。设计过程中首先确定内部待容纳元件的排布边界：先把主板、电池、接插件的三维轮廓按装配关系摆放在虚拟空间里，标记出所有元件的最大外轮廓、需要避让的高度区域以及必须预留的操作空间，再反向拉伸生成盒体的基础外壁，壁厚选取兼顾结构强度和注塑成型的常用区间，避免壁厚差异过大导致冷却不均产生内应力。安装柱的位置特意避开了板上高元件的投影区域，锁螺丝时的压力不会直接压在脆弱的电子元件表面，柱根位置做了加厚圆角过渡，防止螺丝锁紧力矩过大时柱体根部出现应力发白甚至断裂。盒体底部的平面度需要控制在合理公差范围内，

　　当整个盒体固定到设备外部面壳上时，底面可以均匀贴合支撑位，不会出现局部悬空，受挤压时不会把外力直接传递到内部电路板上。各类开孔的边缘都做了小倒角处理，既避免装配线材时锐边割破线皮，也能减少注塑件开孔位置的应力集中。在维修拆装场景下，盒体的开放式型腔设计可以让操作人员直接观察到内部所有元件的连接状态，不需要额外拆解多层遮挡结构，插拔接线时操作空间充足。针对户外使用的便携通讯设备，该盒体的镂空布局还可以配合防水透气膜使用，在对应透声、透气开孔位置贴装薄膜后，既可以阻挡液态水和粉尘进入内腔，又能平衡盒体内外的温差气压，避免长时间工作升温后内部气压升高把密封胶条顶开。整个结构没有多余的复杂特征，所有凸起、开槽、孔洞都对应明确的装配或者功能需求，没有为了外观造型添加无意义的异形曲面，既降低了模具抽芯的复杂度，也让后续量产时的成型周期更短，成品尺寸稳定性更好，适配多类小型通讯终端的内部承载改造需求。
