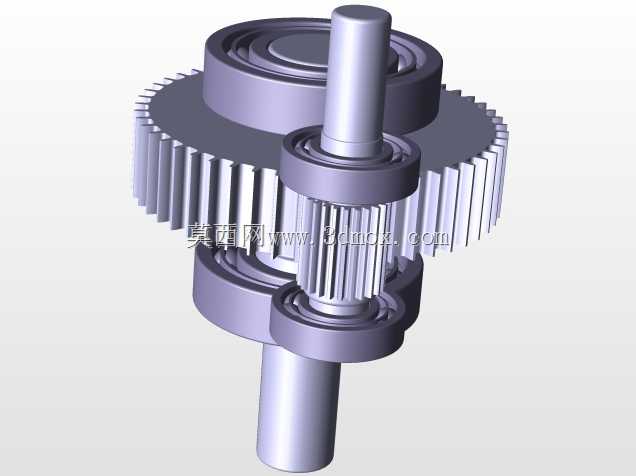

深沟球轴承与花键传动轴组件

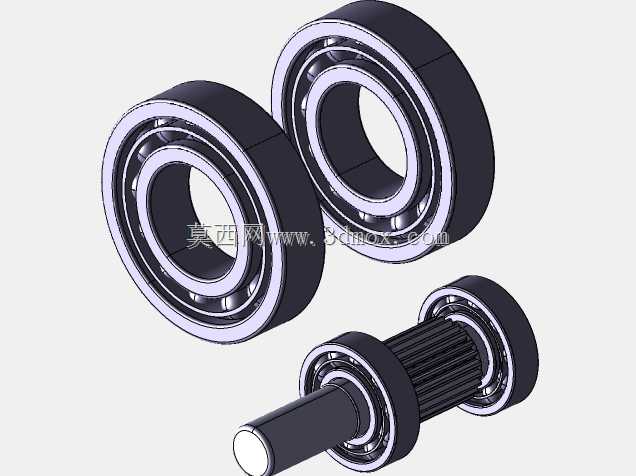

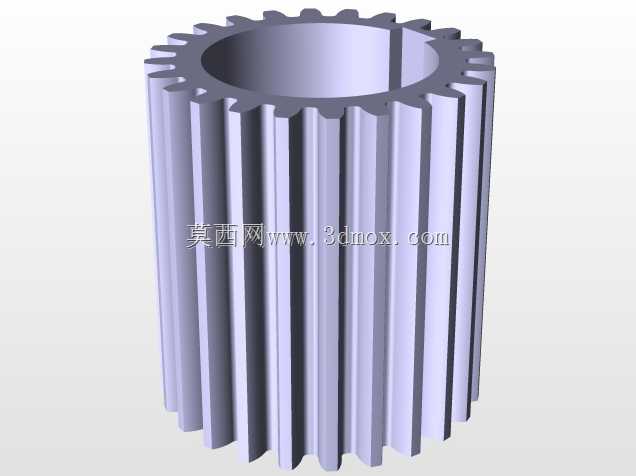

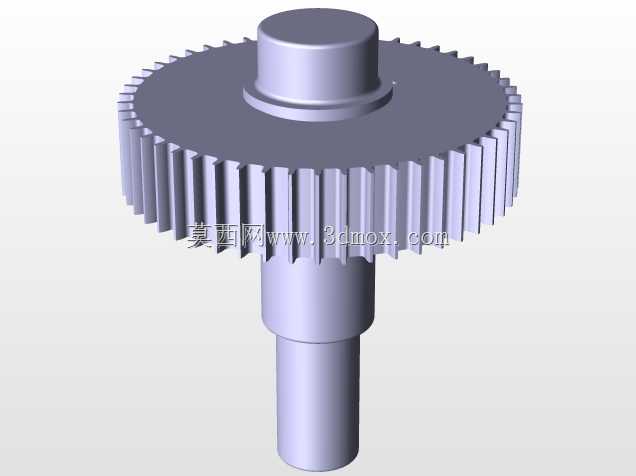

　　这套三维结构包含两只独立深沟球轴承和一根带轴承位的花键传动轴，属于旋转支承与扭矩传递组合件，常见于中小功率传动箱、电动工具输出端、小型输送辊道以及轻工设备的转轴支承部位。花键轴用于在轴与轮毂之间传递较大扭矩，同时允许配合件沿轴向有限滑移；深沟球轴承则承担径向载荷，并可承受一定比例的双向轴向载荷，使轴系在高速旋转时保持稳定回转中心。建模时先按轴承公称尺寸建立内圈、外圈、滚动体和保持架的装配关系，内圈与轴颈采用过渡或小过盈配合，外圈与箱体孔多采用过渡配合，保证支承刚性并便于维修拆装。轴段设计区分了轴承配合面、花键工作段和轴端定位面，各轴肩高度需兼顾轴承内圈定位、拆卸空间以及应力集中控制；花键齿部按定心方式控制齿侧和大径或小径配合，

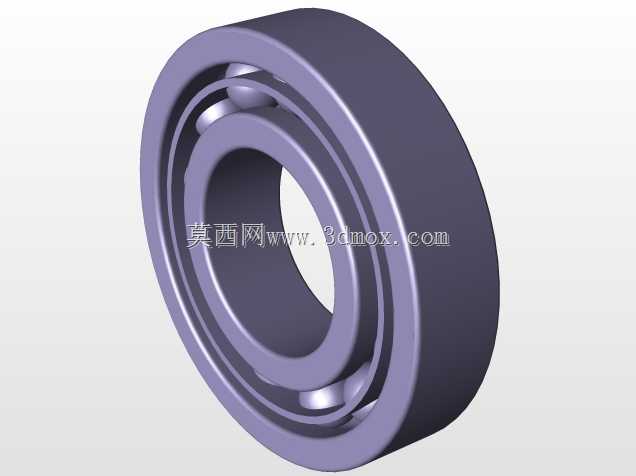

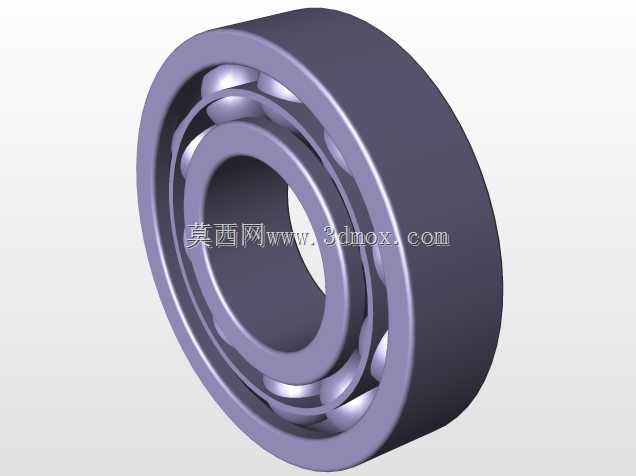

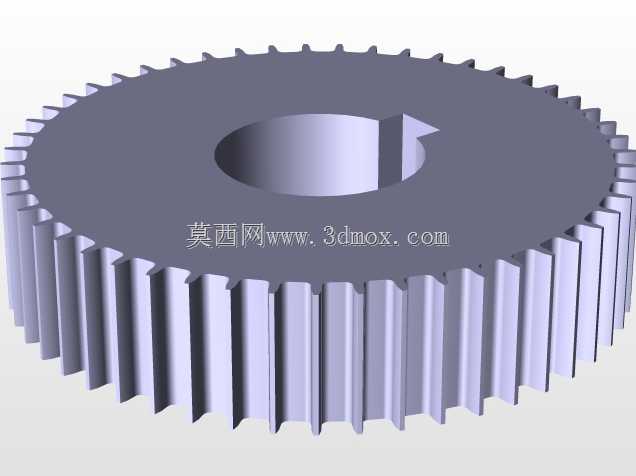

　　保证滑移灵活且扭转间隙合理。轴承内部滚道曲率与钢球直径匹配，保持架兜孔留出滚动体公转和自转空间，装配后滚动体沿滚道均匀分布，能够反映真实运转状态。从安装边界看，两只轴承可分别布置在轴的两支承位置，形成简支梁式轴系，跨距依据轴的挠度、临界转速和载荷作用点确定；箱体轴承孔应保持同轴度，孔用挡圈或端盖可限制轴承外圈轴向位移，轴用挡圈或锁紧螺母则对内圈进行锁紧。传动轴外伸端可连接联轴器、带轮、齿轮或工作辊，花键段适合安装滑移齿轮、离合器轮毂等需要轴向移动的传动件。在实际选型中，轴承额定动载荷需按预期转速、载荷大小和寿命要求校核，轴径除满足扭转强度外，还要验算弯曲挠度和键齿挤压应力；润滑方式可采用脂润滑或油润滑，密封结构根据工况粉尘、

　　湿度和转速配置。该组件的三维表达完整呈现了轴承套圈、钢球、保持架以及花键轴的轮廓与装配层次，可用于轴系布局干涉检查、支承跨距调整、拆装工艺演示和维修培训。结构细节上，轴端倒角引导轴承和轮毂装入，轴肩圆角避免热处理和交变载荷下的裂纹源；轴承端面与定位面贴合时应保证有效接触宽度，不能让圆角发生顶死。花键部分的齿向、齿距和定心直径在建模中保持连续，便于后续工程图生成齿形剖面、配合公差和技术要求。对于需要频繁正反转或冲击载荷的设备，还可在该结构基础上调整轴承游隙、增加预紧结构或改用滚子轴承，但当前深沟球轴承方案结构简单、摩擦阻力小、极限转速高，适合通用传动场景。整体模型把标准支承件与定制传动轴放在同一装配环境中，能够直观核对轴承内孔与轴颈、轴承外径与箱体孔、花键轮毂滑移行程以及轴端紧固件之间的空间关系，为详细设计、选型校核和加工装配提供清晰的结构参考。
