磁自由能V4.0磁发电机模块结构

　　这套磁自由能V4.0结构以磁体布置与旋转支撑为核心，面向小型发电原理验证、磁力传动实验、教学演示装置以及非标能量转换机构开发场景。模型把磁体安装位、转子承载框架、顶部连接边界和底部支撑关系完整表达出来，适合在方案评审时检查磁体角度、磁极间距、转动空间和结构受力之间的匹配关系。实际使用中，这类模块并不直接等同于成熟工业发电机组，而更偏向可拆装、可调整的实验原型。工程人员可以通过更换磁体数量、改变磁体倾角、调整转子与固定磁组之间的气隙，观察磁力耦合对转动趋势、启动阻力和运行稳定性的影响。对于教学或研发场景，这种可反复修改的三维结构比单纯二维示意图更有价值，因为磁体不是孤立零件，它的位置会受到支架刚度、紧固件布局、旋转轴同心度以及外框避让空间的共同约束。

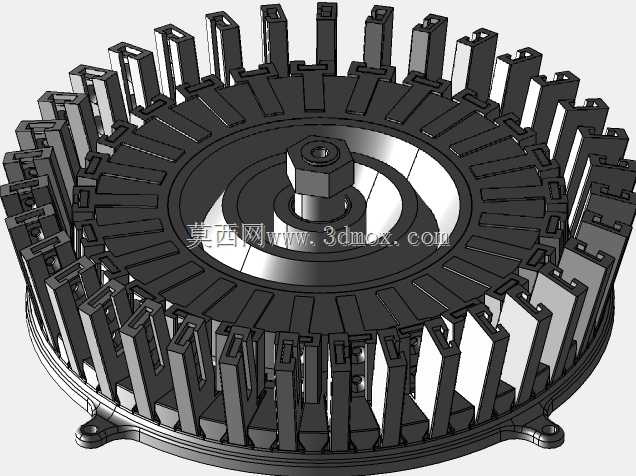

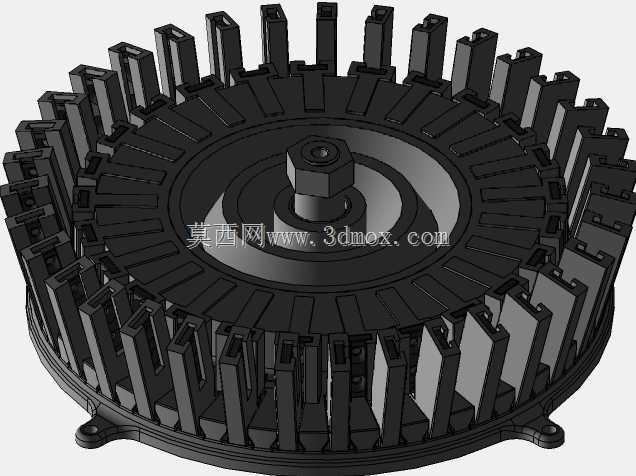

　　从结构思路上看，V4.0版本重点围绕“多磁体协同作用”展开。模型中磁体并非简单平铺，而是按照一定角度和数量分布在转子周边，使固定磁组与运动磁组之间形成连续的磁力作用区。设计时需要先确定旋转轴线，再围绕轴线布置磁体安装面；安装面的法向角度决定了磁力分解方向，若磁体过于偏向切向，旋转驱动力可能增强，但侧向脉动和振动也会放大；若磁体过于偏向径向，结构受力看似直接，却容易把磁力压向轴承，增加摩擦损耗。因此在三维建模阶段，需要把每块磁体的占位、磁极方向假设、相邻磁体间隙和支架壁厚都保留清楚，便于后续做运动干涉检查与磁力方向推演。

　　顶部承载是该原型中需要特别关注的部位。磁体数量增加后，整体重量和磁吸力都会集中传递到上部框架，如果顶部横梁、连接板或支撑柱截面偏小，运行前就可能出现挠曲，运行中还会因周期性磁力波动产生轻微变形。模型在顶部区域保留了安装边界和连接关系，设计者可据此评估是否增加加强筋、扩大支撑间距或改用对称式框架。对于实验装置而言，顶部结构不仅要承受静载，还要避免磁体相互吸引后发生擦碰；一旦转子与固定磁组之间的气隙被结构变形压缩，转动阻力会迅速上升，严重时磁体可能直接吸合，导致原型无法连续旋转。

　　外形与安装边界方面，该模块采用框架式布局，主体空间围绕旋转组件展开，外围需要预留磁体装拆、手指操作、紧固件扳手运动以及观察测量的余量。底部支撑应保证放置平面平整，若放在工作台面上进行演示，支脚或底板需要提供足够抗倾覆能力；若要接入实验台架，则应在底座上预留螺栓孔或压板位置，使磁力脉动不会带动整机移位。转子区域的轴向和径向间隙都要明确标注，尤其是磁体最外圆与外框内侧之间的安全距离，不能只按理想零变形状态设计。实际装配后，轴承间隙、零件公差和磁体尺寸误差都会叠加，预留边界过小会使调试阶段频繁卡滞。

　　在功能特性上，该结构强调可玩、可改、可验证。磁体角度和数量可以作为主要变量，支撑框架则提供稳定的机械基准。设计者可以在模型基础上继续增加飞轮、联轴器、小型发电单元、转速检测件或防护罩，使原型从单纯磁力转动演示扩展为能量转换实验平台。若面向教学，可将磁体安装座设计成可分度调节形式，让学生对比不同角度下的启动状态；若面向机构研发，则应重点校核轴系、轴承座和连接螺钉的载荷路径，避免只关注磁力想象而忽略机械摩擦与结构变形。

　　从建模细节看，框架、磁体占位、转动部件和固定部件之间的层次应清晰区分。磁体可按实体块表达外形包络，不必在概念阶段过度刻画复杂磁性材料内部参数；支架则需要体现壁厚、折弯或型材连接关系，因为这些直接影响加工与装配。旋转轴附近应保留同轴安装基准，轴承座与侧板之间的连接面要便于拆装；外框不应遮挡磁体调整位置，尤其在需要频繁改变磁体角度的实验中，过大的封闭护板会降低调试效率。若后续加入发电线圈或采集元件，还要在转子周边留出线圈骨架、导线走线和固定卡扣的空间。

　　工程应用中，这类磁力原型的价值在于帮助设计者把抽象的磁作用关系转化为可检查的机械结构。通过三维模型，可以提前发现磁体装不进、顶部承重不足、转动外圆干涉、维护空间不够、底座固定不稳等现实问题。真正加工前，应结合磁体规格复核重量与吸力，按最不利吸合状态检查框架强度；装配时则先从小数量、弱耦合位置开始调试，再逐步增加磁体或改变角度。这样既能保留原型探索的灵活性，也能让机械系统在安全、稳定、可观测的边界内运行。
