方形步进电机数控驱动执行单元

　　这款方形步进执行单元的三维结构，面向数控进给、点位搬运和低速定位类设备展开，常见于小型铣床进给轴、3D打印运动平台、桌面贴装设备、自动送料机构以及教学实验台。它在系统中承担把脉冲指令转换为固定角位移的任务：控制器每发出一个步进脉冲，转子就按设定步距转过相应角度，配合丝杠、同步带或齿轮齿条后，可把旋转输出转化为直线位移，实现开环状态下较稳定的位置控制。

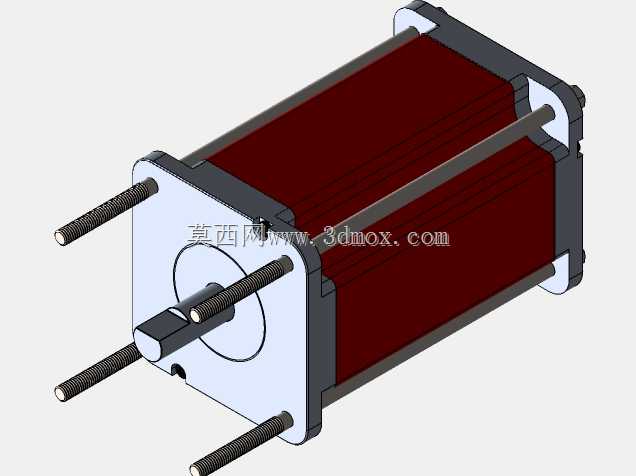

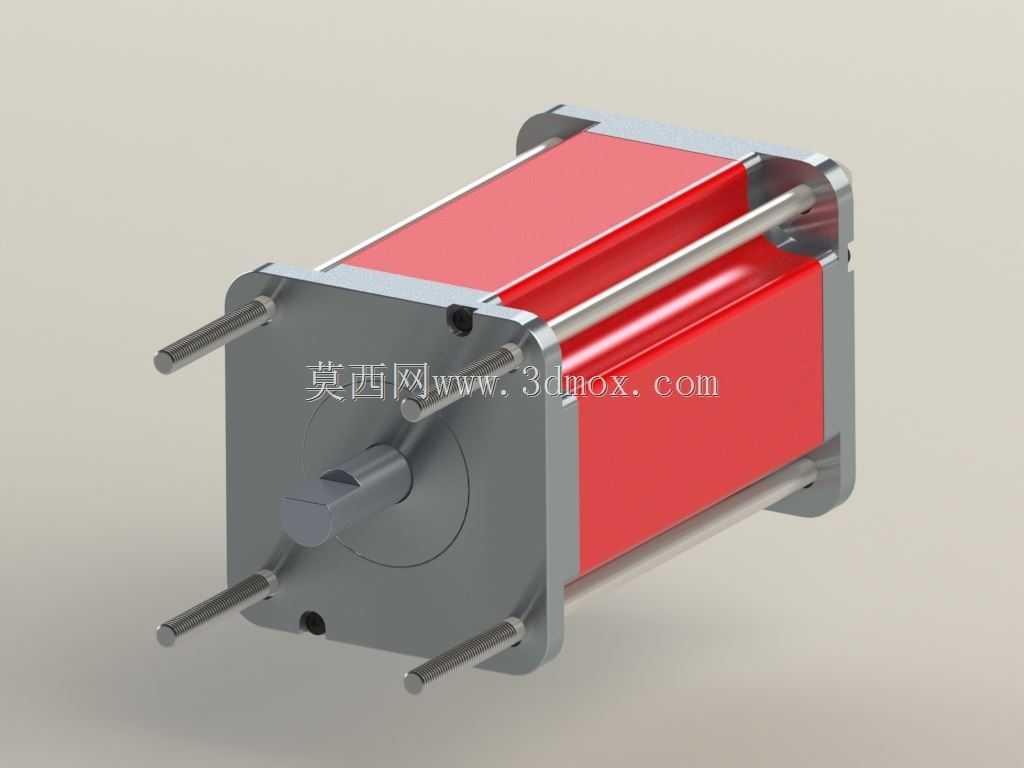

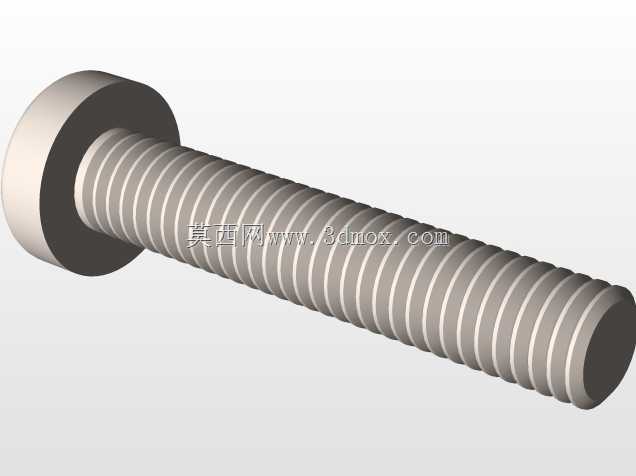

　　从实际选型角度看，这类电机的优势并不在高转速，而在低速段保持较大保持转矩，并能在停止时依靠磁阻转矩锁定负载。模型中前端盖、后端盖、定子壳体和拉紧螺杆的关系表达得比较清楚：四根长螺杆沿壳体四角贯穿，将前后端盖压紧在定子组件外侧，既形成装配约束，也便于维修时拆解。红色主体部分对应电机外壳与定子区域，灰色端盖承担轴承定位、输出轴支承和安装基准作用。

　　输出轴位于前端盖中心，轴端采用适合联轴器连接的结构形式，工程布置时通常通过弹性联轴器与滚珠丝杠或减速机构相连，避免径向载荷直接作用在电机轴承上。前端四周伸出的螺柱可用于安装固定，也可作为与减速箱、支架或法兰转接板连接的接口。建模时需要特别注意这些螺柱的伸出长度、分布圆位置以及轴伸长度，因为它们直接决定电机能否贴近设备墙板安装，也影响联轴器包覆空间和锁紧螺钉操作空间。

　　结构设计上，方形机身相比圆形机壳更便于在平面安装面上定位。设备布局时，可利用机身侧面或端盖法兰形成止靠关系，使电机轴线与丝杠轴线保持同轴。若同轴度偏差过大，联轴器会产生周期性附加载荷，轴承温升和噪声都会增加，严重时还会造成轴端疲劳。实际装配中一般先预紧电机安装螺钉，再盘动输出轴检查全程扭矩是否均匀，最后按对角顺序紧固。

　　安装边界方面，需要同时预留三类空间：其一是轴伸方向的联轴器长度和装拆间隙，不能让电机端盖与丝杠支座发生干涉；其二是机身尾部的接线与编码器或引线折弯空间，若设备墙板距离过近，线缆会被挤压；其三是四角拉紧螺杆或安装螺柱周围的扳手空间，尤其是在密集多轴排布的运动平台上，相邻电机之间不能只按外形轮廓留缝，还要考虑螺母、垫圈和工具操作位置。

　　散热与温升也是使用中不可忽视的问题。步进电机在低速大转矩、频繁启停或细分驱动条件下，定子绕组会产生较多热量。方形外壳具有较平整的贴合面，必要时可通过安装金属支架扩大导热路径，或在附近保留对流通道。模型中壳体的棱边、端盖台阶和螺杆凸台都应在干涉检查中保留真实尺寸，不能为了外观简化而删除，因为这些小特征往往决定走线槽、护罩和固定件能否顺利装配。

　　从数控系统匹配来看，电机本体只是执行端，还需要与驱动器、脉冲源、供电电源和机械传动链共同工作。负载转矩、导程、摩擦阻力、移动部件质量和加减速曲线都会影响电机是否失步。结构建模阶段把电机外形、轴高、法兰孔位和安装螺柱完整表达出来，可以提前校核电机与滑台、防护罩、拖链以及传感器支架的相对位置，减少后期样机返工。整体来看，该模型适合用于自动化设备布局、进给机构选型校核、教学演示以及数控执行端的装配设计参考。
