台式螺杆夹紧虎钳工装夹具结构

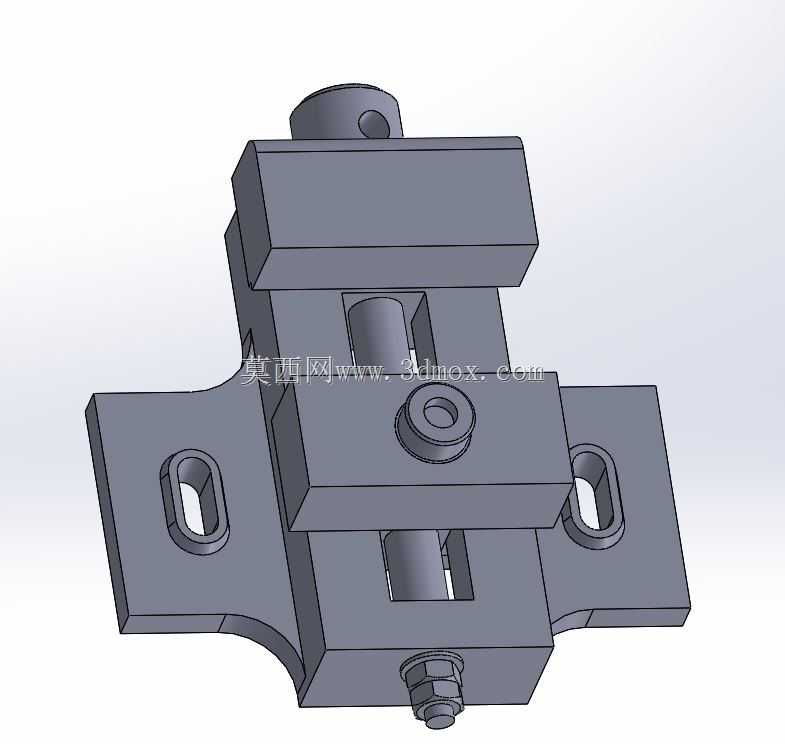

　　这套虎钳结构面向小型零件装夹场景，常见于钳工修配、铣床辅助定位、钻床孔加工、检测工位固定以及教学实训中的基础夹具演示。它的核心任务不是承担大吨位切削载荷，而是在有限台面空间内提供稳定、可重复的侧向夹紧力，使条形件、块形件或小型异形件在钻孔、锉修、装配、划线和尺寸复核时保持位置不变。模型将底座、固定钳体、活动钳口、压板、导向件、螺杆和锁紧螺母等关系完整表达，便于结构设计人员检查运动路径、装配间隙和安装边界。

　　从实际用途看，虎钳的价值在于把人工手扶转换为机械约束。下部两侧伸出的安装耳板开设长圆形孔，可适配工作台面上不同孔距的T型槽或螺栓孔。长圆孔并不追求单一中心距，而是允许沿钳口长度方向进行一定范围的位置调整，这在老旧工作台、拼接工装板或孔位不完全标准的设备上很实用。安装时，螺栓穿过耳板后与台面预置槽螺母配合，拧紧后底座承受夹紧反力；耳板与底座之间采用过渡加强形态，避免夹紧力集中在薄板转角处造成开裂或翘起。

　　夹紧逻辑采用螺杆驱动活动部件的方式。底部螺杆旋转时，将回转运动转化为活动钳口的直线进给，操作人员可通过扳手施加较小输入力矩获得较大的轴向夹紧力。螺杆末端设置六角螺母形式的受力件，既可以作为轴向限位，也能在装配时承受拉紧作用。活动部分在中部导向区域内移动，导向面限制其偏摆，使钳口在接近工件时保持平行。若工件尺寸存在轻微差异，螺杆进给能够连续调节，不像定距块那样需要频繁更换垫片，这对多品种、小批量修配作业比较友好。

　　上部压板结构承担压紧和约束功能。它横跨在钳体上方，与中部立柱及紧固件配合，使活动部件在受载时不只依赖底部导向，还能通过上方接触关系抑制抬起趋势。钳口夹持面设计为较宽的平面，适合夹持规则毛坯的侧面；对于已加工面，可在实际使用中附加铜皮、铝制软爪或V型块，以减少压痕并适应圆棒类零件。模型中可见的圆柱导向件和中心紧固件，使压板、活动块与底座之间形成层次明确的装配关系，拆装维护时能够按顺序取出，不会出现结构互相干涉的问题。

　　外形尺寸方面，该结构属于台式小型虎钳，底座两翼展开后提供主要支撑跨度，中部钳体高度控制在较低范围，目的是降低夹紧力作用线相对安装面的力臂。夹具设计中，夹紧点越高，工件受侧向力时越容易产生倾覆力矩；因此低矮而宽厚的本体有助于提高稳定性。底座轮廓在边角处做了实体加厚，中部开槽既为活动件提供运动空间，也减少了不必要的材料堆积。钳口上方保留操作空间，便于放入和取出工件，同时不会让压板过度遮挡加工区域。

　　安装边界需要重点关注三个方向。水平方向上，两侧耳板外缘决定台面占用宽度，长孔的延伸方向应与工作台槽位或螺栓排布方向匹配；若安装空间狭窄，可先核对耳板外轮廓与相邻夹具、刀具或传感器的距离。高度方向上，顶部圆柱件和压板构成最高轮廓，钻削或铣削时应确认刀具主轴、刀柄和压杆不会与夹具上部发生碰撞。前后方向上，钳口开口范围决定可容纳工件的最大尺寸，活动件退至极限位置时，应保证螺杆仍有足够啮合长度，不能仅靠少数螺纹承受夹紧力。

　　结构设计思路上，该模型没有采用复杂液压或气动元件，而是以纯机械方式实现可靠夹持，优点是制造容易、维护简单、对现场气源和动力源没有依赖。各零件多为板件、块体、螺杆和标准紧固件组合，适合常规铣削、钻孔和攻丝加工。底座与钳体的接触面应保证平面度，导向部位需要控制配合间隙；间隙过小会使活动钳口移动迟滞，间隙过大则会导致夹持时上翘或错位。螺杆轴线应尽量位于钳口受力中心附近，这样夹紧力更均匀，也能减少活动块受到的附加弯矩。

　　在机加工场景中，这类虎钳通常作为通用工装使用，而不是专用焊接夹具。对于粗加工毛坯，可直接用钢质钳口夹持牢固；对于薄壁件或精加工表面，则应通过软爪、护口片或辅助支承降低局部压强。若用于钻床，工件被夹持后钻头进给方向应尽量靠近钳口支撑区，避免在悬臂过长的位置钻孔。若用于划线或检测，底座底面需要与平台贴合，安装耳板不得悬空，否则夹紧后本体变形会影响测量基准。

　　三维建模时，该结构适合用来练习装配体中的运动配合、干涉检查和工程图表达。固定底座设置为基准件，活动钳口沿导向面建立直线移动关系，螺杆与螺母之间用螺旋或轴向位移关系模拟进给，压板和紧固件按实际装配顺序约束。检查重点包括活动件全程移动是否与底座开槽干涉、压板螺栓是否预留扳手空间、耳板长孔是否满足螺栓穿装以及钳口闭合时两夹持面是否平行。通过这些细节，可以让模型不仅具备外观展示效果，也能反映真实夹具的工程使用逻辑。
