内燃机活塞剖视结构三维数模

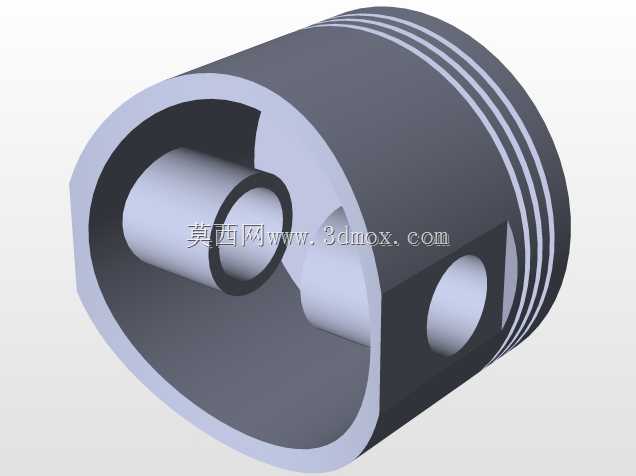

　　这款活塞结构数模采用半剖视呈现方式，能直观展示内部销座、油腔与外部环带的完整配合关系，在动力机械的结构设计、教学演示、逆向校核场景中都有很高的参考价值。作为内燃机往复运动的核心承载部件，活塞的工作环境直接接触燃烧室高温高压燃气，需要在高速往复运动中完成密封、导热、动力传递的多重任务，因此结构设计上的每一处细节都直接关联整机的动力输出效率、运行可靠性与服役寿命。从外形尺寸边界来看，活塞头部设置了三道环槽，对应安装两道气环与一道油环，气环的作用是阻断燃烧室高压燃气向曲轴箱窜漏，保证气缸压缩压力满足做功要求，油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室产生积碳。环槽的宽度、深度以及环岸的高度都经过受力校核，

　　既要保证活塞环安装后有足够的伸缩余量适配气缸壁的微观形变，也要避免环岸在燃气高压冲击下出现断裂失效。活塞头部顶面是直接承接燃气爆炸压力的工作面，这个模型的顶面采用平顶设计，加工工艺性更好，同时能让燃烧室的混合气形成更均匀的涡流，适配多数小排量通用内燃机的燃烧室结构。从剖视结构可以看到，活塞内部的销座采用加厚加强结构，活塞销穿过销座与连杆小头连接，将活塞承受的燃气推力传递给连杆，进而推动曲轴旋转输出动力。销座与活塞内腔的过渡位置做了大圆弧过渡处理，避免应力集中，因为活塞在高速往复运动中，销座位置会承受交变的冲击载荷，直角过渡很容易在长期运行后产生疲劳裂纹。活塞裙部的型线设计并非正圆形，而是预先做了椭圆度修正，

　　因为活塞工作时头部温度远高于裙部，热膨胀量更大，椭圆设计能保证活塞在热态工作状态下与气缸壁保持均匀的配合间隙，避免出现拉缸、卡滞的故障。裙部表面的设计也考虑了润滑需求，预留的油膜附着空间能让活塞往复运动时在缸壁形成稳定的润滑油膜，降低摩擦损耗。在实际的设计迭代过程中，这类活塞模型还可以用于热力学仿真的前处理，通过数模直接划分网格，分析不同工况下活塞的温度场分布、热变形量以及机械应力分布，提前验证结构强度是否满足设计要求，减少物理样机的试制次数，缩短研发周期。对于设备选型场景，这款数模可以直观展示活塞的内部结构，帮助维修、装配人员快速理解活塞与连杆、活塞环、气缸套的装配关系，明确安装过程中的配合边界，比如活塞销与销座的配合过盈量、

　　活塞环的开口间隙调整位置、活塞装入气缸时的朝向要求等。很多初学内燃机结构的设计人员，往往只关注活塞的外部尺寸，忽略内部油腔的导流设计，这个剖视模型能清晰展示活塞内腔的形状，内腔的结构一方面是为了减轻活塞整体的往复运动质量，降低曲轴连杆机构的惯性力，另一方面也能引导曲轴箱飞溅的润滑油对活塞底部进行冷却，带走头部传递下来的热量，控制活塞整体的工作温度在材料允许的范围内。活塞的材料通常采用高硅铝合金，重量轻导热性好，但热膨胀系数较大，这也是裙部椭圆修正、环槽间隙预留的核心设计依据，在建模过程中这些形位公差的预留都需要在数模中有所体现，才能保证后续加工出的零件满足装配要求。另外从安装边界来看，活塞的总长度、销孔中心到顶面的压缩高度都是核心安装参数，压缩高度直接决定了发动机的压缩比，一旦尺寸偏差过大，会导致发动机压缩比异常，出现动力不足或者爆震的问题。销孔的直径尺寸与活塞销的配合精度，也直接影响动力传递的平顺性，间隙过大会产生敲击异响，间隙过小则会导致活塞销卡滞，无法正常转动。
