地埋式集成预制舱地下布设结构

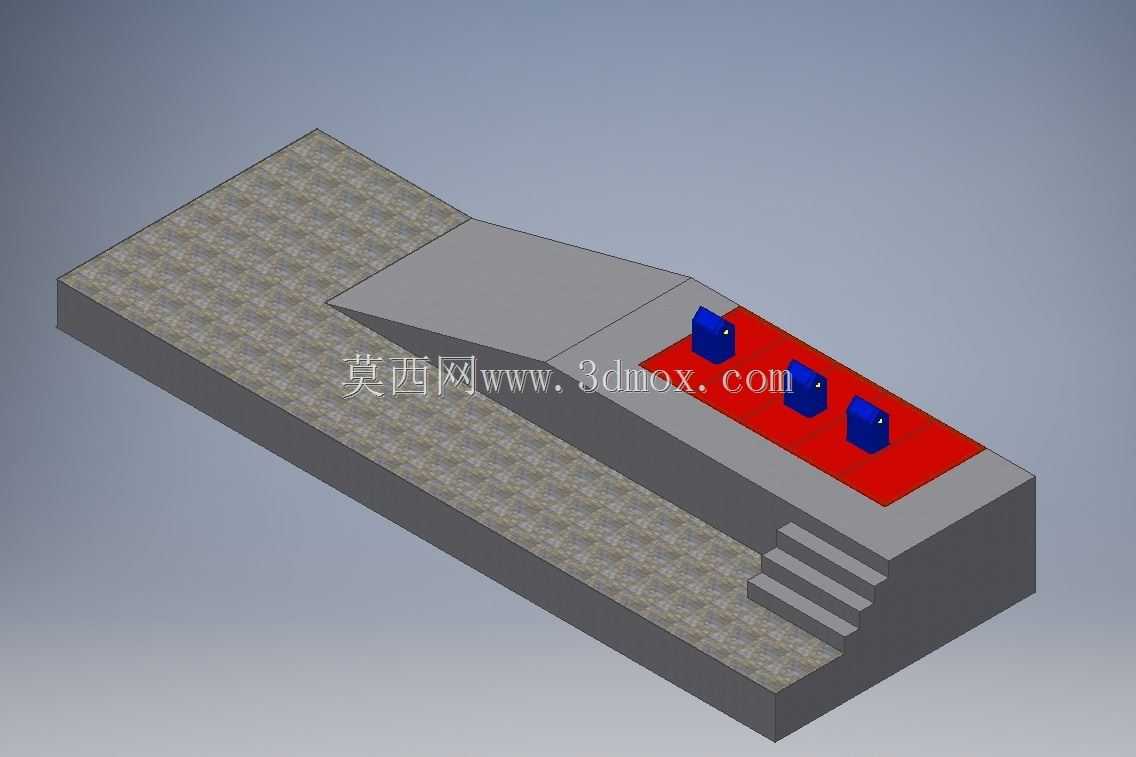

　　这套结构方案针对城市建成区地下空间集约利用的实际需求展开，把常规地面放置的集装箱功能舱做下沉式布设，舱体整体嵌入开挖完成的基坑内部，仅顶部操作面与地面铺装齐平，能大幅减少地面设施占压的公共空间，在老旧小区改造、市政站点补建、厂区管线扩容这类地面可用场地局促的场景里，不用额外征用连片地面用地，就能完成配套功能舱的落位。

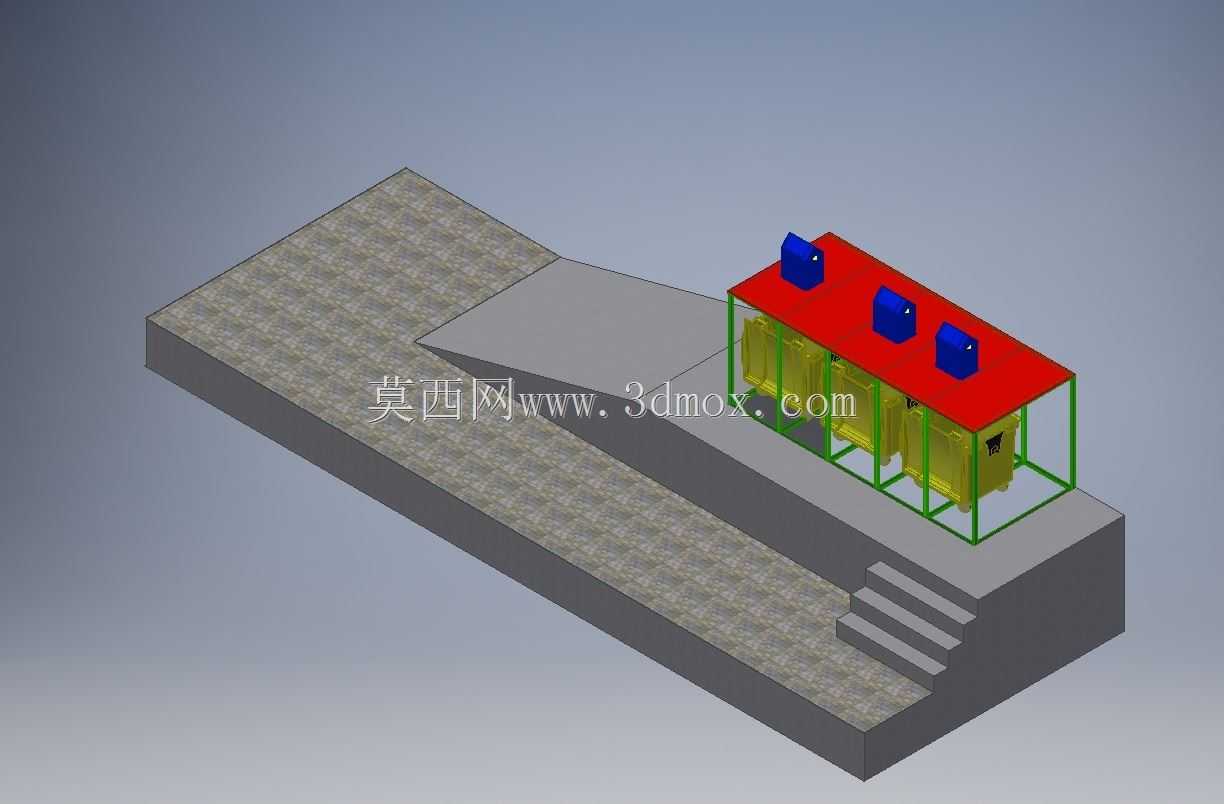

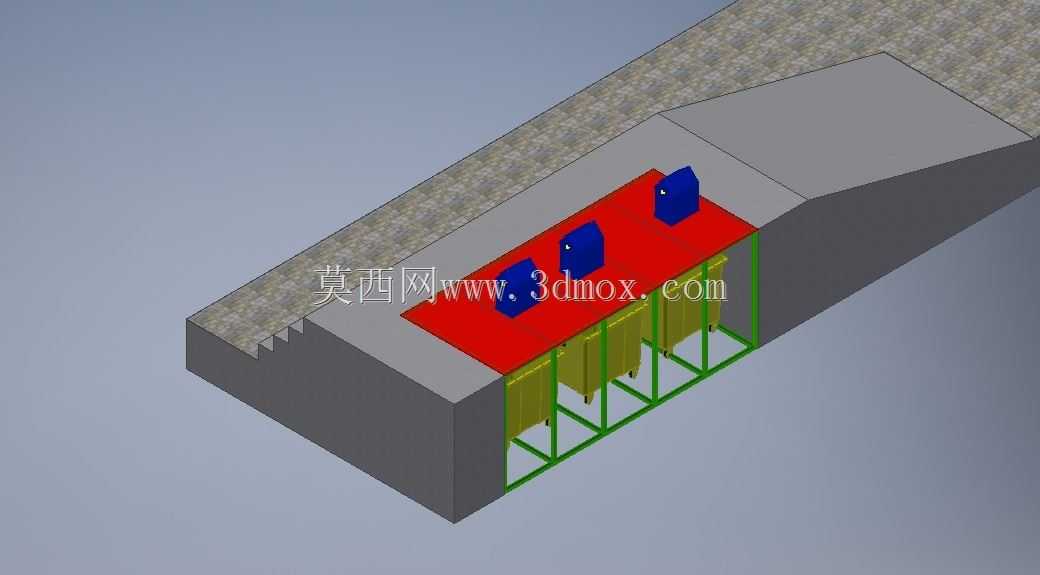

　　从实际用途来看，该下沉舱体可作为地下通讯中继设备舱、市政管线转接舱、小型储能集成舱或者应急物资储备舱使用，舱体内部预留了规整的设备安装空间，侧壁框架预留标准化安装点位，运维人员不需要进入舱内深处就可完成常规接线、滤芯更换、状态巡检作业。舱顶设置三个凸起的蓝色检修井口，每个井口对应舱内不同的功能分区，井口高出舱顶顶板一定高度，当地表出现短时路面积水时，可阻挡表层径流直接灌入舱内，井口配套密封压盖结构，闭合后可实现防尘防溅，日常状态下盖板与地面铺装完成顺接，不会对行人通行造成突兀阻碍。

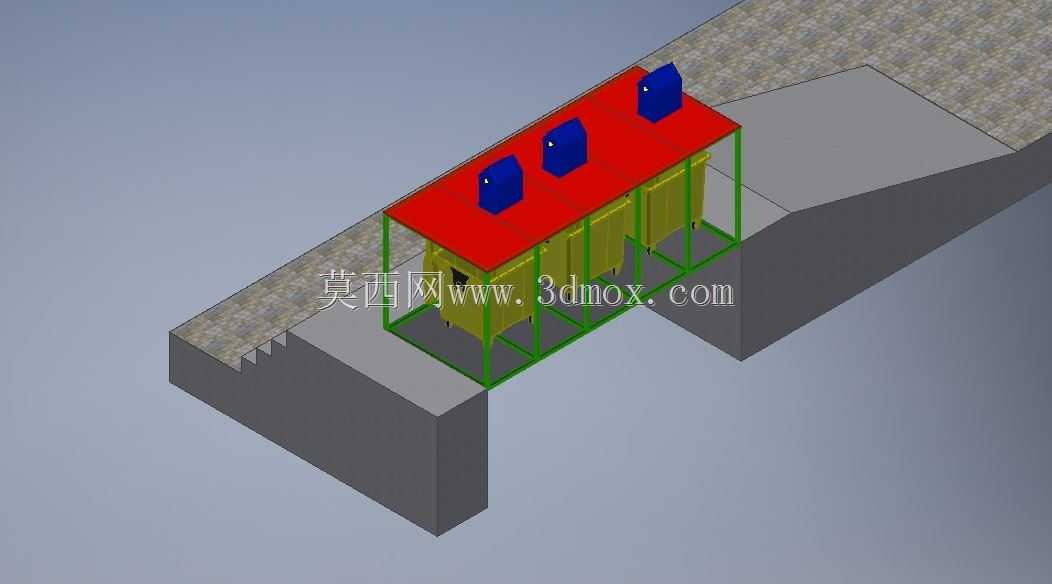

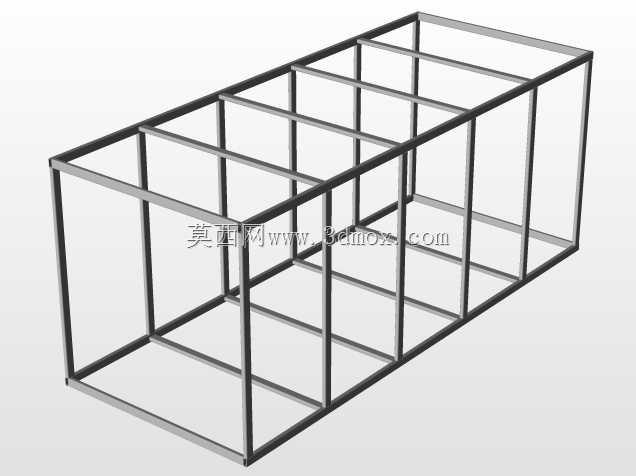

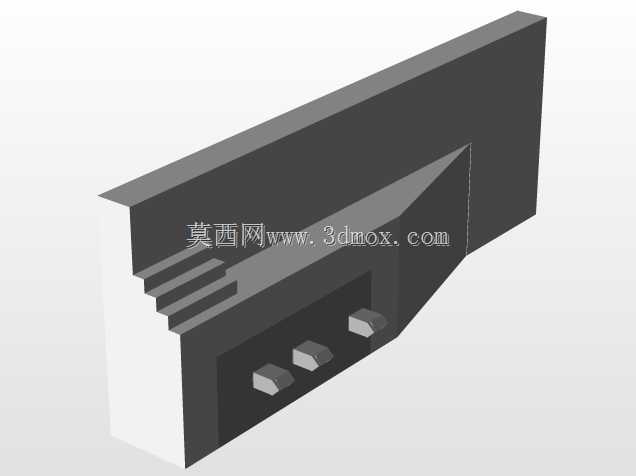

　　设计思路上没有直接把标准海运集装箱直接埋入土体，而是额外增设了一圈绿色的外围护支撑框架，框架沿舱体四周竖向布置、横向拉结，一方面在基坑回填阶段，框架可以分散侧向土体的挤压力，避免舱体侧壁长期受土压出现凹陷变形；另一方面框架和基坑内壁之间预留了操作间隙，施工阶段可以在间隙内铺设防水卷材、布设排水盲管，后期如果舱体外侧防水层出现破损，也可以沿间隙局部开挖修复，不用把整个舱体整体吊出。舱体底部坐落在基坑的混凝土承台上，承台边缘做了放坡抗滑构造，两侧的灰色基坑壁模型还原了现场开挖后的边坡形态，边坡台阶状的收口构造和舱顶周边的地面铺装层精准对接，回填土压实后不会出现不均匀沉降拉裂舱体接缝的问题。

　　尺寸边界方面，舱体主体沿用标准集装箱的模数化宽度，长度方向适配三格检修位的排布需求，外围护框架的外轮廓尺寸比舱体本体宽出单侧作业间距，基坑开挖的底线尺寸需要在框架外轮廓基础上再预留施工操作面，基坑深度要覆盖舱体全高加上底部垫层、承台的厚度，舱顶检修井口的凸起高度需要结合项目所在地的历史最大积水深度设定，井口顶部最终完成面要高出周边地面铺装的排水坡度最高点。安装流程上先完成基坑桩基与承台浇筑，待承台强度达标后，把拼装完成的舱体连同外围护框架整体吊装就位，调平固定后再施工舱壁外侧的防水与排水层，最后分步回填两侧土体，顶部完成井口收口和地面铺装恢复。

　　结构细节上，舱顶红色顶板采用加厚防滑钢板，承载能力满足运维人员踩踏、小型检修工具临时堆放的荷载要求，顶板和舱体立柱之间做满焊密封，所有焊缝位置都预留了防腐涂装的作业空间。舱体内部的黄色柜体安装位沿舱体纵深方向排布，柜体和舱壁之间留出走线与散热通道，三个检修井口分别对应柜体的操作面，打开井口盖板后，运维人员站在地面就可以探身完成柜面操作，不需要配置额外的下舱爬梯，降低了密闭空间作业的安全风险。舱体底部预留了集水凹槽，可接驳基坑内的潜污泵，即便舱内出现少量渗漏水或者冷凝水，也可以统一汇集后排出，不会浸泡底部安装的设备。

　　这套布设结构跳出了集装箱只能地面放置的固有思路，把模块化集成、快速吊装的集装箱产品优势和地下空间隐蔽布设、不占地面空间的需求结合起来，建模过程中把基坑边坡、围护框架、舱体本体、检修井口、内部设备位的装配关系全部做了干涉校验，各部件之间的安装间隙、操作距离都符合现场施工的实际公差要求，既可以作为地埋集成舱的结构设计参考，也可以用于施工方案的吊装工序模拟，提前排查舱体就位、回填作业过程中可能出现的结构干涉问题。
