机加工可调式工件支撑定位夹具

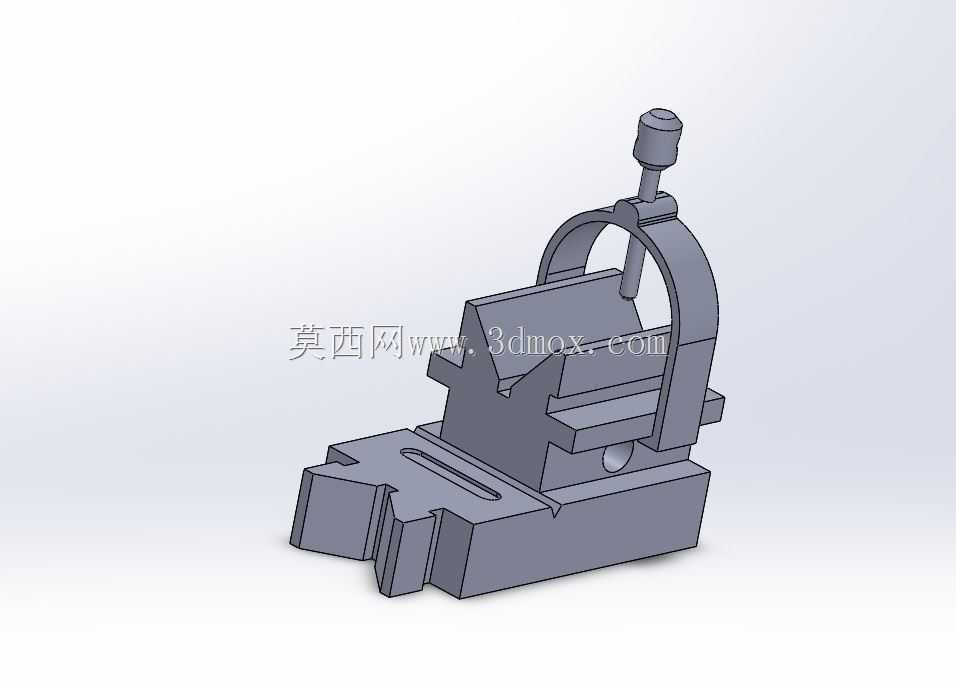

　　这款可调式支撑定位夹具，是面向小尺寸轴类、套类零件铣削、钻孔工序设计的手动定位工装，日常在普通铣床、钻床的工位上十分常见，主要用来解决异形小零件装夹时支撑点不足、装夹变形的问题。从结构上看，底座采用带定位槽的一体式铸铁结构，底部的V型缺口可以直接卡在机床工作台的T型槽凸台上，不需要额外制作转接板就能完成初定位，底座上的长条形腰型槽是用来穿装T型螺栓的，安装时可以沿着工作台T型槽方向调整整体位置，适配不同长度工件的装夹需求，安装边界上，底座宽度控制在120mm以内，长度不超过180mm，不会占用过多工作台面空间，相邻工位安装其他工装时不会产生干涉。上部的V型支撑块是核心定位部件，V型开口角度为90度，

　　能够适配直径10mm到40mm范围内的圆柱类工件，V型面做了0.5mm的倒角处理，避免工件吊装放置时磕碰划伤定位面，长期使用磨损后也可以单独更换V型块，不需要更换整个底座，降低工装维护成本。上方的弓形压紧架搭配顶部的旋压螺杆，螺杆端部做了球面处理，压紧工件时可以自动适应工件表面的角度偏差，不会因为螺杆端面和工件表面不平行造成压痕或者压紧力不足，螺杆的行程为35mm，不需要频繁调整弓形架的位置就能覆盖适配范围内的所有工件直径，操作时单手就能完成旋紧动作，装夹效率比普通平口钳搭配辅助支撑的方式高40%左右。很多一线操作师傅在加工小尺寸通讯类结构件、精密五金轴套的时候，经常遇到工件悬伸过长加工时振刀的问题，

　　这款支撑十字架刚好可以布置在工件悬伸端的下方，作为辅助支撑点使用，不需要额外搭建复杂的可调支撑结构，调整好位置后锁紧底座螺栓，旋紧顶部压杆就能牢牢固定住工件，加工时的切削振动可以被有效抑制，工件表面加工质量能稳定提升一个精度等级。设计的时候特意把压紧架和底座的连接做成了可翻转结构，装卸工件的时候只需要把弓形架向上翻起，就能直接从侧面取放工件，不需要完全拧下顶部的压紧螺杆，减少了操作步骤，对于批量加工的工序来说，这个细节能节省不少辅助时间。底座的底面做了0.02mm平面度的精磨处理，安装在工作台上之后不会出现翘曲，保证V型支撑块的定位轴线和工作台面平行，加工出来的孔位或者槽的位置度公差可以稳定控制在0.05mm以内，

　　满足一般精密零件的加工要求。在实际车间使用场景里，这款工装除了单独作为小型夹具使用外，还可以成对布置在平口钳的两侧，用来装夹长度超过平口钳钳口范围的长轴类零件，两个支撑座的V型面调整到同一高度后，工件的同轴度定位精度可以得到很好的保证，不需要制作专用的长轴装夹工装，通用性很强。结构上没有采用复杂的传动零件，所有部件都是常见的机械结构，日常维护只需要定期在螺杆螺纹处涂抹少量润滑脂，清理V型面和底座上的切屑就可以长期使用，故障率极低，非常适合加工车间、五金维修工位、职业院校机加工实训场地配置。
