把手零件注塑成型模具三维结构

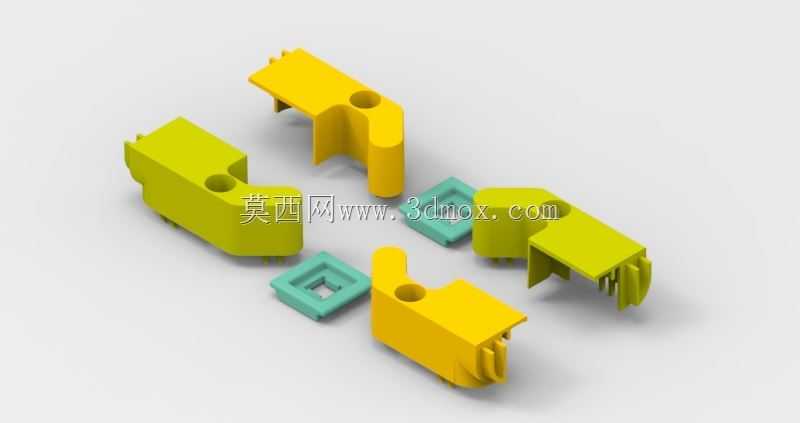

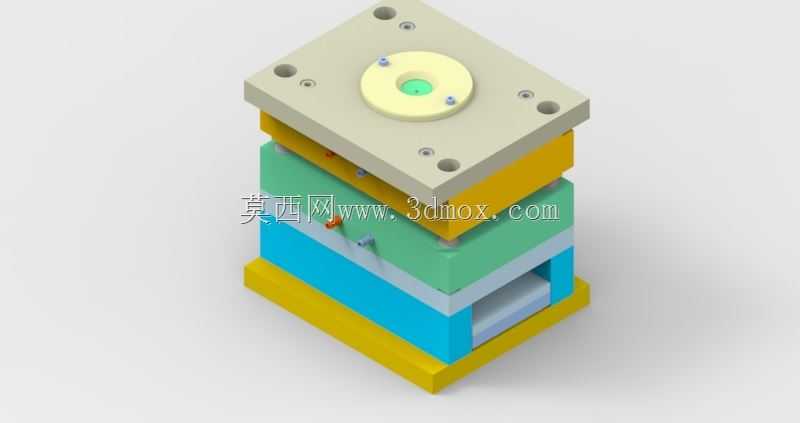

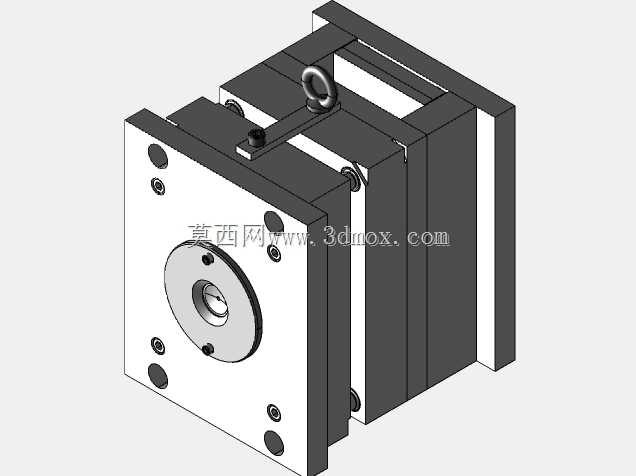

　　这套模具针对把手类塑胶零件的批量注塑成型需求设计，整体采用标准三板模架结构，适配卧式注塑机的安装接口，上下模座的安装孔位完全匹配常规160T级别注塑机的模板定位尺寸，安装时无需额外加工过渡垫板，可直接吊装固定。从结构分层来看，最上层为定模固定板，中心设置主流道衬套，衬套外圈做了定位止口，和注塑机炮嘴的同轴度公差控制在0.02mm以内，避免射胶时出现溢料飞边；衬套周边均匀布置内六角固定螺丝，将衬套牢牢锁死在定模板上，防止长期射胶冲击下衬套移位。定模板下方设置脱料板，用于开模时自动拉断浇口凝料，不需要人工修剪浇口，能大幅降低后续工序的人工成本，脱料板和定模板之间设置了小导柱导向，保证开模合模过程中脱料板运动顺畅无卡滞。

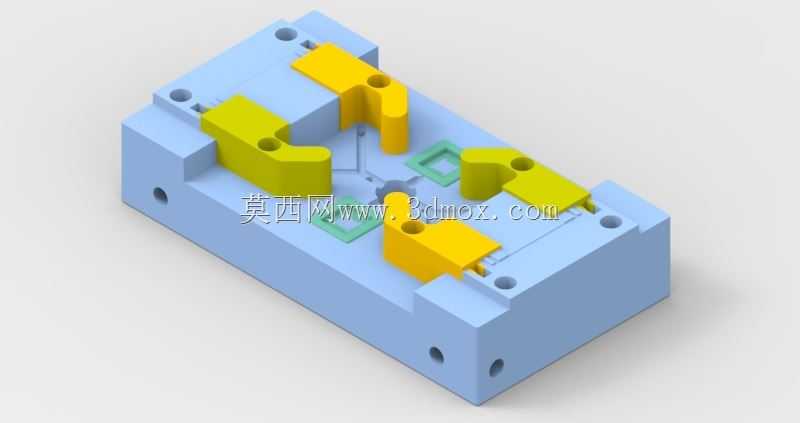

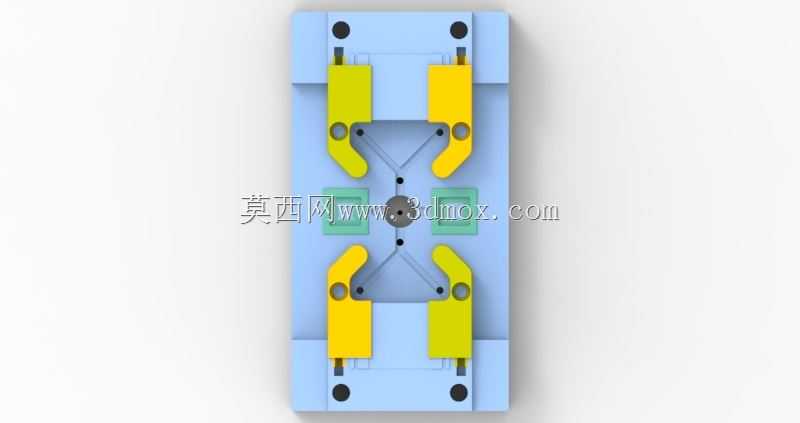

　　中间的动定模成型部分，型腔做在定模侧，型芯做在动模侧，分型面沿着把手零件的最大轮廓线设置，封胶面做了15mm宽的零贴合研配区域，其余区域做0.5mm的避空，既保证封胶可靠性，又减少合模时的研配工作量。成型区域周边均匀布置了4组导柱导套，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC58-62，导套内部设置油槽，定期加注润滑脂即可保证长期合模的导向精度，避免型腔型芯出现错位擦烧。动模侧设置了顶出机构，采用顶针+推板结合的顶出方式，对于把手零件的薄壁结构区域用推板整体顶出，防止顶出时零件变形，对于局部深筋位置搭配圆顶针辅助顶出，保证顶出受力均匀，零件顶出后不会出现顶白、变形缺陷。冷却系统采用环绕式水路布置，

　　在型腔和型芯内部都钻设了直径8mm的冷却水道，水道距离成型面的距离控制在12-15mm，水道之间的间距保持20mm，接入模温机后可以快速将模温稳定在PP、ABS等常用塑胶材料要求的成型温度区间，缩短成型周期，同时减少零件因为冷却不均出现的翘曲变形。这套模具的实际应用场景集中在日用品、小家电、通讯器材配套的塑胶把手零件生产，日常生产中可以适配多种通用热塑性塑胶材料，只需要根据材料特性调整射胶温度、保压压力和冷却时间参数即可快速切换生产。设计过程中充分考虑了日常生产的维护便利性，所有易损件比如顶针、导套、浇口套都采用标准件，损坏后可以直接采购同规格标准件快速更换，不需要重新加工定制；模具的吊环孔设置在模架两侧的重心位置，

　　吊装时可以保持模具平衡，避免吊装过程中磕碰成型面。另外在模具的分型面周边设置了溢料槽，能够收集射胶时前锋冷料，避免冷料进入型腔导致零件表面出现冷料斑影响外观质量；动模侧还设置了复位杆，合模时复位杆先接触定模板，带动顶出机构精准回位，防止合模时顶针撞伤型腔表面。整套模具的闭合高度、开模行程都匹配常规中小型注塑机的参数范围，不需要对注塑机做额外改造，上机后完成对嘴、锁模、参数调试即可投入批量生产，单模成型周期可以控制在25-30秒，班产稳定在1000模次以上，能够满足中小批量零件的交付需求。
