带镂空造型的注塑玩具双顶出结构件

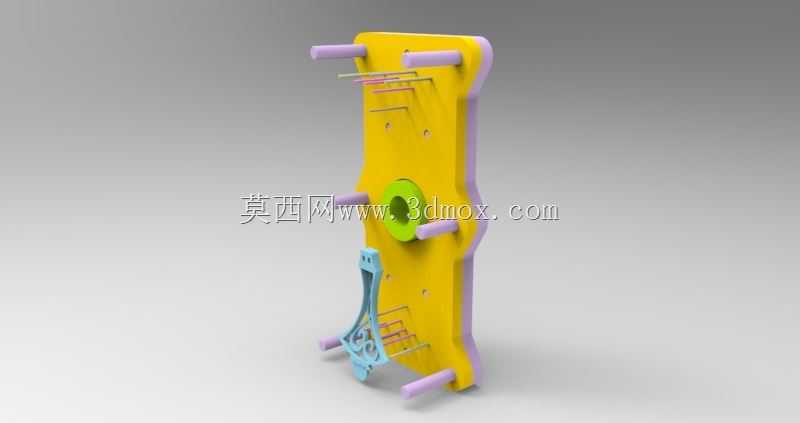

　　在玩具注塑成型的生产环节里，这类带双顶出结构的塑料构件，主要适配小尺寸装饰类玩具的装配需求，常见于拼装类益智玩具、手办装饰配件、儿童过家家玩具的连接支撑部位，用来实现两个部件之间的卡扣式装配，同时兼顾外观装饰性，避免常规连接件外露破坏玩具整体的视觉完整性。从实际生产的角度看，这类零件的设计核心首先要平衡顶出稳定性与外观完整性，因为零件本身带有连续的镂空曲面结构，壁厚分布并不均匀，如果采用单顶针顶出，很容易在镂空薄壁处出现顶白、顶穿甚至零件变形的问题，双顶出的点位分别设置在零件上端的平直安装段与下端的定位凸台位置，两个顶出力的作用点刚好落在零件实体壁厚最充足的区域，顶出过程中受力均匀，不会让镂空的薄壁筋位承受额外的顶出力，

　　能大幅降低成型后的废品率。零件的整体外形是细长型的渐变曲面结构，上端是带两个方形安装孔的平直段，这部分是和玩具主体装配的对接位，两个方孔的尺寸公差需要控制在±0.05mm范围内，才能保证和主体上的定位柱实现间隙配合，既不会因为间隙过大出现装配松动，也不会因为间隙过小导致装配时需要强行压合造成零件开裂。从上端平直段往下，零件的截面逐渐过渡为收窄的弧形曲面，再向下延伸出对称的涡卷状镂空结构，这部分的壁厚统一控制在1.2mm，既保证塑料熔体在模腔里的填充流动性，避免出现缺胶、熔接痕缺陷，也能让零件具备足够的韧性，装配时产生轻微形变也不会发生脆断。下端的小圆凸台是第二个顶出点位的对应位置，同时也是零件装配时的底部定位面，

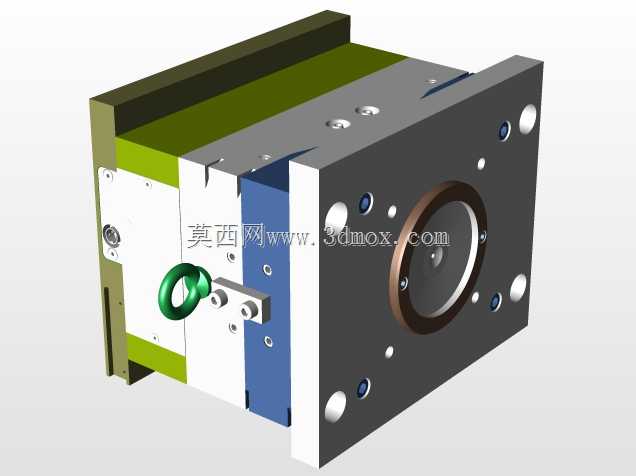

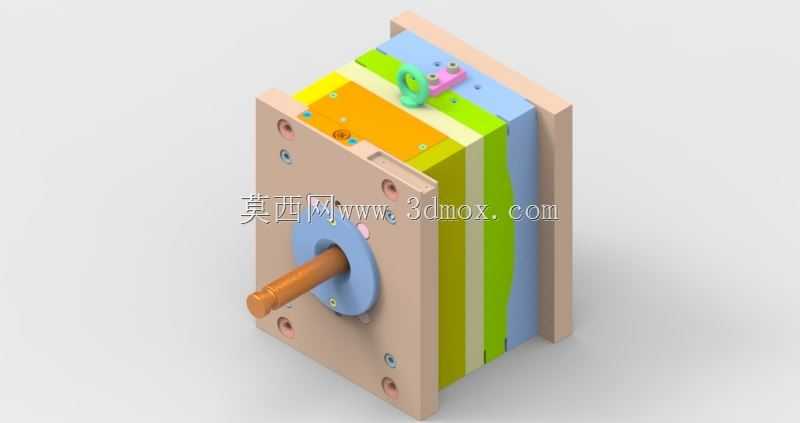

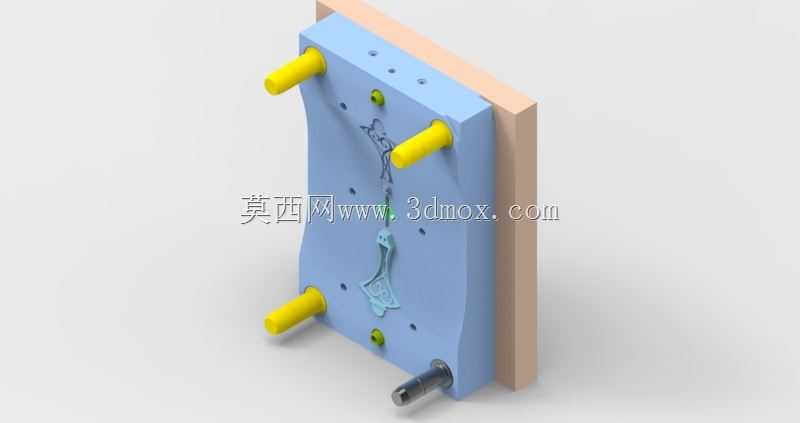

　　这个平面的平面度需要控制在0.03mm以内，保证零件装配后不会出现歪斜、翘边的问题。设计这类零件的模具结构时，双顶出的顶针需要做同步顶出限位，两个顶针的顶出行程差不能超过0.1mm，否则会因为顶出不同步让零件在脱模过程中出现侧向扭力，导致镂空的筋位被扭断。另外零件表面的蚀纹处理需要和顶针位置做避让，顶针端面的粗糙度要和模腔表面保持一致，避免顶出后在零件表面留下明显的顶针痕迹，影响玩具的外观质感。从安装边界来看，这类零件的装配空间通常预留的间隙很小，周边0.8mm范围内不能有其他突出的结构，所以零件的外轮廓曲面做了0.2mm的脱模斜度，既方便脱模，也能在装配时起到导向作用，不需要额外做导向结构就能顺利卡入装配位。

　　镂空结构的内侧边缘全部做了R0.3mm的圆角过渡，一方面是避免熔体填充时在尖角处产生应力集中，导致成型后零件容易断裂，另一方面也能避免玩具使用过程中尖角划伤使用者，符合玩具产品的安全规范要求。在实际量产过程中，这类零件通常采用PP或者ABS塑料成型，PP材质的韧性更好，适合需要经常拆装的玩具结构，ABS材质的表面质感更好，适合做表面喷涂、电镀处理的装饰类玩具，双顶出结构的设计刚好适配两种材质的成型特性，不管是韧性较好的PP还是硬度稍高的ABS，都能顺利脱模，不会出现顶出缺陷。另外零件的整体长度控制在60mm以内，最大宽度处不超过18mm，属于小型注塑件，一模可以出16腔，配合双顶出结构能保证每一个模腔的零件都能顺利脱模，不会因为多腔模的顶出力不均导致部分型腔的零件出现损坏，能有效提升量产的生产效率，减少后续的人工修边、挑拣废品的工作量。
