Nema23步进电机端盖适配结构

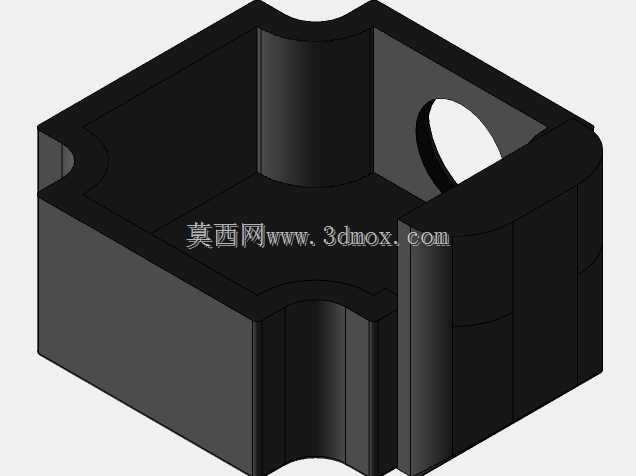

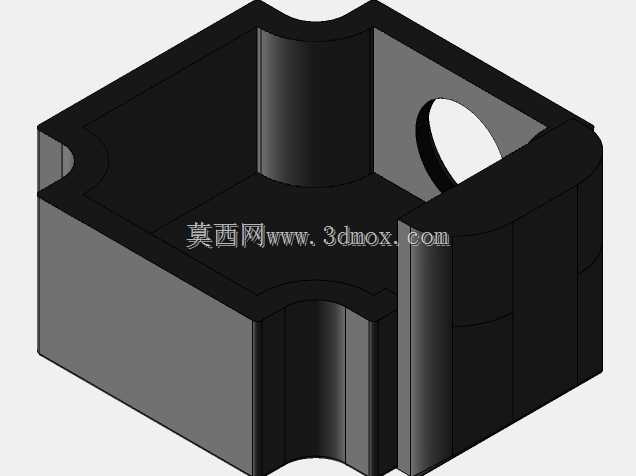

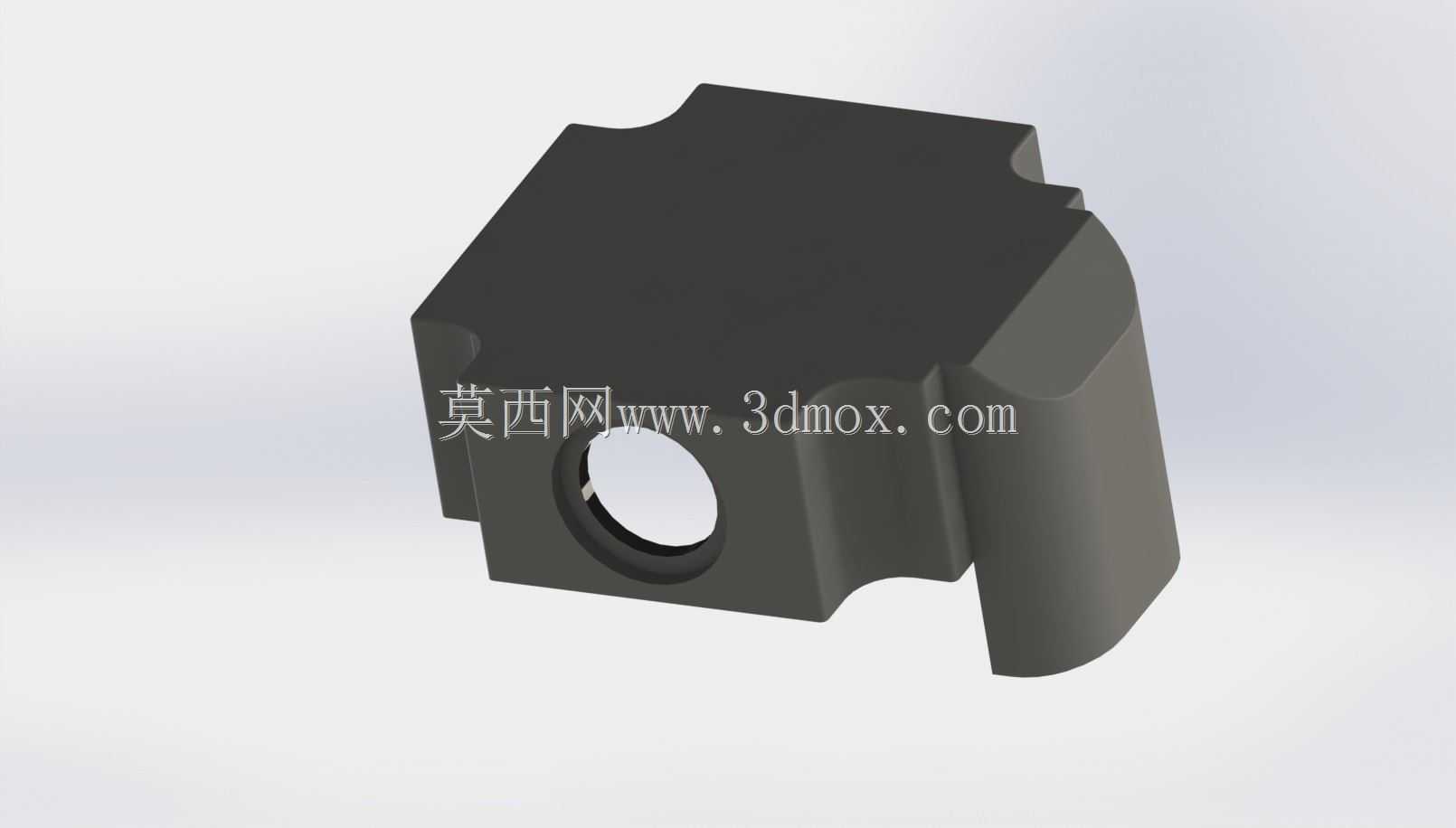

　　在小型自动化设备、桌面数控装置、3D打印运动模组以及小型输送线的驱动端设计中，Nema23规格步进电机是应用占比极高的动力元件，这类电机的端盖结构不仅承担着壳体封闭、轴承定位的基础作用，还直接决定了电机与负载端的安装适配性，是结构设计阶段经常需要参考建模的核心部件。这款端盖的整体轮廓采用方形切角设计，四个边角做了圆弧过渡处理，既避免了安装时锐边划伤操作人员，也能在紧凑的安装空间内减少与周边结构件的干涉，端盖主体预留的中心通孔是输出轴的穿出通道，孔位周边的环形凸台用于嵌装固定输出端轴承，凸台的高度经过匹配设计，刚好能压紧轴承外圈，保证电机运转时轴承不会出现轴向窜动，降低运行过程中的异响与磨损。从安装边界来看，

　　这款端盖的方形安装面完全匹配Nema23标准的安装孔距，端盖侧面延伸出的定位凸台，可直接嵌入电机定子壳体的定位槽内，装配时无需反复调整同轴度，能大幅提升电机总装的效率，端盖侧面的两处弧形缺口是为了适配电机壳体上的出线座与固定卡扣预留的空间，避免装配时端盖与壳体的出线结构发生挤压，导致内部引线破损。在实际的设备结构设计场景中，很多工程师在做整机布局建模时，不需要还原电机的全部内部细节，只需要准确还原端盖的外部轮廓、安装孔位、轴伸尺寸以及与周边结构的干涉边界，就能完成机架、电机安装座、同步轮或者联轴器的适配设计，这款模型的尺寸参数完全参照量产Nema23步进电机的端盖实测值绘制，所有安装面的公差预留都符合常规机械设计的配合要求，

　　比如轴承安装位的尺寸按照基孔制过渡配合设定，安装孔的孔径预留了标准螺丝的装配间隙，定位凸台的尺寸按照间隙配合设计，既能保证装配顺畅，也不会出现装配后松旷的问题。从功能特性上看，这类端盖一般采用压铸铝合金或者高强度工程塑料制作，模型在建模时还原了端盖的壁厚分布，受力较大的轴承安装位与螺丝柱位置做了局部加厚处理，既保证了结构强度，也不会造成不必要的材料浪费，端盖外表面的平整区域可以粘贴电机的参数铭牌，边角的切角设计也能在电机做浸漆、表面氧化处理时，减少积液残留，提升表面处理的成品率。在做非标设备设计时，经常会遇到需要定制电机转接法兰、安装支架的情况，这时候准确的端盖模型就显得尤为重要，如果端盖的外形尺寸或者安装孔位绘制有偏差，

　　就会导致加工出来的支架无法装配，甚至出现电机轴与负载不同心，运转时出现抖动、丢步的问题，这款模型的所有外形尺寸都经过实际校核，安装孔的位置度、中心轴孔与安装面的垂直度都符合实际零件的形位公差要求，可以直接用于安装支架的干涉检查、装配模拟，也可以作为电机端盖改型设计的基础模型，比如需要在端盖上加装编码器、刹车模块的时候，只需要在这个模型的基础上调整对应的安装位尺寸，就能快速完成改型设计，不需要从零开始测绘建模，能大幅缩短设计周期。在桌面数控雕刻机的设计中，Nema23步进电机通常用于驱动X、Y轴的丝杠传动，端盖的侧面结构会直接影响电机与龙门架的安装间隙，如果端盖的轮廓尺寸建模不准，很容易出现电机端盖与龙门板筋干涉，导致电机无法安装到位的问题，这款模型还原了端盖所有的外部细节，包括侧面的弧形让位结构、轴承凸台的突出高度，在做装配模拟时可以准确检查所有的干涉点，提前调整安装板的开孔与让位结构，避免实际加工装配时出现问题。在小型皮带输送线的驱动端设计中，Nema23电机通常直接安装在输送线的侧护板上，端盖的安装面平整度直接决定了电机轴与输送辊筒的平行度，模型中安装面的平面度参照实际零件的加工要求设定，在做装配仿真时可以模拟真实的贴合状态，验证安装螺丝的长度是否合适，避免螺丝过长顶坏电机内部绕组，或者螺丝过短导致固定不牢。
