28BYJ-48型5V减速步进电机结构复刻

　　做小型智能硬件、桌面级自动化装置的结构设计时，28BYJ-48这类5V步进电机几乎是绕不开的基础执行元件，很多刚接触机电结构设计的工程师第一次做运动机构选型，最先接触的往往就是这款电机，它的应用场景覆盖极广，从空调导风板摆动、智能卫浴的出水角度调节，到3D打印机的料道切换、桌面机械臂的关节驱动、智能摄像头的云台转动，甚至学生做电子竞赛的智能小车转向、自动窗帘的驱动结构，都能看到它的身影。这款模型是按照实物测绘复刻的结构，完全还原了量产实物的外形特征与安装边界，做结构装配验证时可以直接调用，不用反复核对安装尺寸。

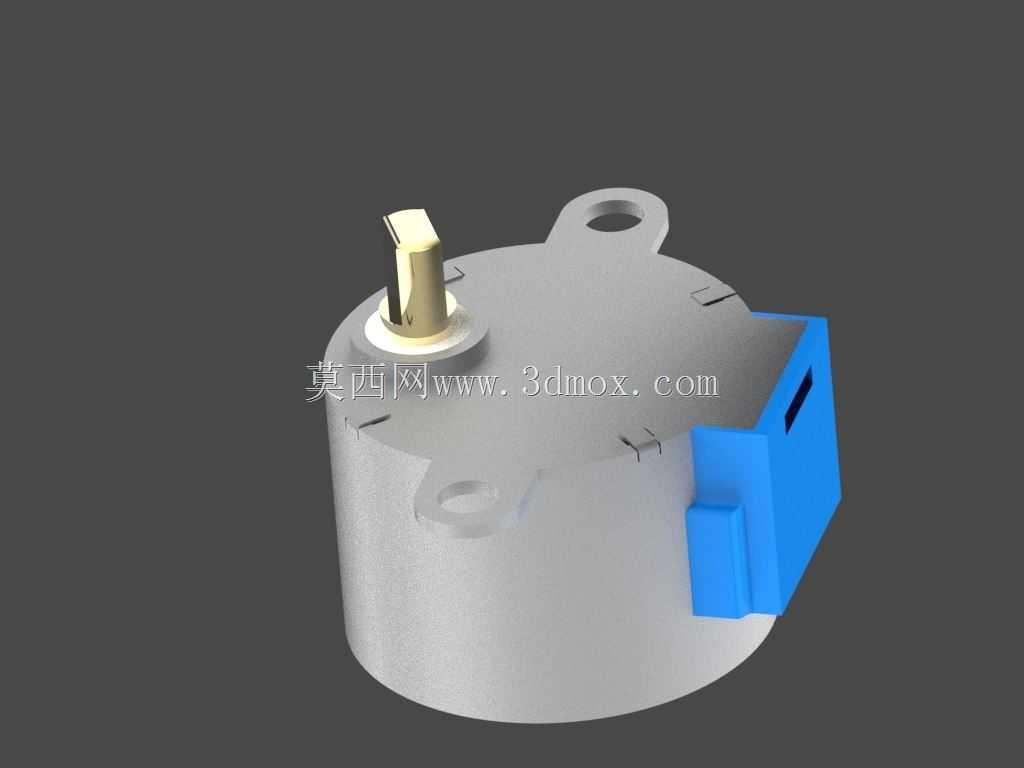

　　从实际使用的角度来说，这款电机属于永磁式减速步进电机，自带的齿轮减速箱能把电机转子的高速转动降下来，输出足够大的静扭矩，带动小负载做精准的角度控制，5V的供电电压刚好匹配常见的USB供电、单片机开发板的5V输出回路，不需要额外做电压转换，外围驱动电路只需要搭配ULN2003这类达林顿管阵列芯片就能实现正反转、角度细分控制，对硬件设计的门槛要求极低。模型还原了电机主体的圆柱形金属外壳结构，外壳上一体冲压出的两个带安装孔的固定耳，孔位的中心距、孔径都和实物完全一致，做安装结构设计时可以直接匹配对应的固定柱位置，不用预留多余的调整间隙。侧面的蓝色塑料端盖部分，模型还原了出线侧的结构特征，端盖背面预留的5个直径1.08mm的预钻孔，是用来穿接电机绕组引出线的，这个细节很多通用电机模型都会忽略，实际做布线结构设计时，这个位置的尺寸直接决定了引线槽的预留宽度，如果模型没做这个特征，后期做装配干涉检查时很容易出现引线和周边结构件剐蹭的问题。

　　设计这类小型电机的三维模型时，最容易出问题的是输出轴部分的尺寸还原，这款电机的输出轴是D型截面的金属轴，轴的伸出长度、轴径、D型切边的位置都严格按照实物测绘，做配套的传动轮、摆臂结构设计时，可以直接在模型上做轴孔的配合约束，不用反复调整公差。输出轴根部的白色塑料轴套，是用来做轴向定位的，模型还原了这个轴套的台阶尺寸，安装时这个轴套会贴住安装板的表面，限制电机的轴向窜动，很多工程师做安装板设计时容易忽略这个轴套的避让空间，导致电机装到位后输出轴卡滞，这个模型把这个细节做出来，就能在设计阶段提前检查避让是否到位。

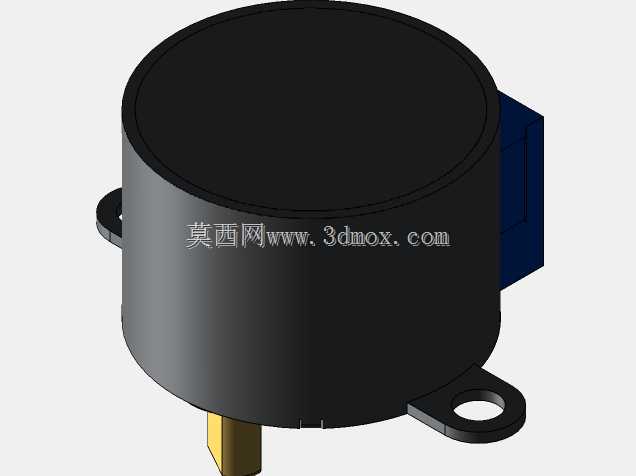

　　从安装边界来看，电机主体的圆柱外径、整体高度、端盖的突出尺寸都和实物一致，做结构布局时可以准确评估电机的占用空间，尤其是侧面蓝色端盖的突出部分，很多布局紧凑的小型装置里，这个突出部分很容易和旁边的电路板、结构筋位产生干涉，用这个复刻模型做装配检查，就能提前规避这类问题。电机的减速箱部分集成在金属外壳内部，模型没有做内部的齿轮结构，但外部的所有装配特征都完整还原，对于做整体设备结构设计的工程师来说，不需要内部齿轮的细节，只要外部安装尺寸、接口尺寸准确，就能满足结构布局、干涉检查、装配模拟的需求，还能降低模型的文件大小，提升大装配体的运行流畅度。

　　实际选型使用时，这款电机的步距角在减速后可以达到很小的角度，配合驱动板的细分控制能实现很精准的位置定位，而且因为是减速结构，断电后输出轴有一定的自锁力矩，小负载场景下不需要额外加刹车结构就能保持位置，这也是它在小型低负载运动场景里被广泛应用的原因。模型的所有外部特征都没有做简化处理，包括外壳上的卡扣缺口、端盖的装配卡位这些细节，做产品外观渲染时也能直接使用，还原真实的产品质感。
