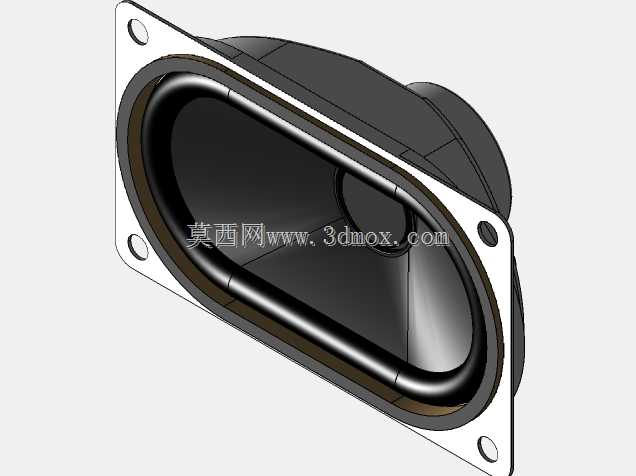

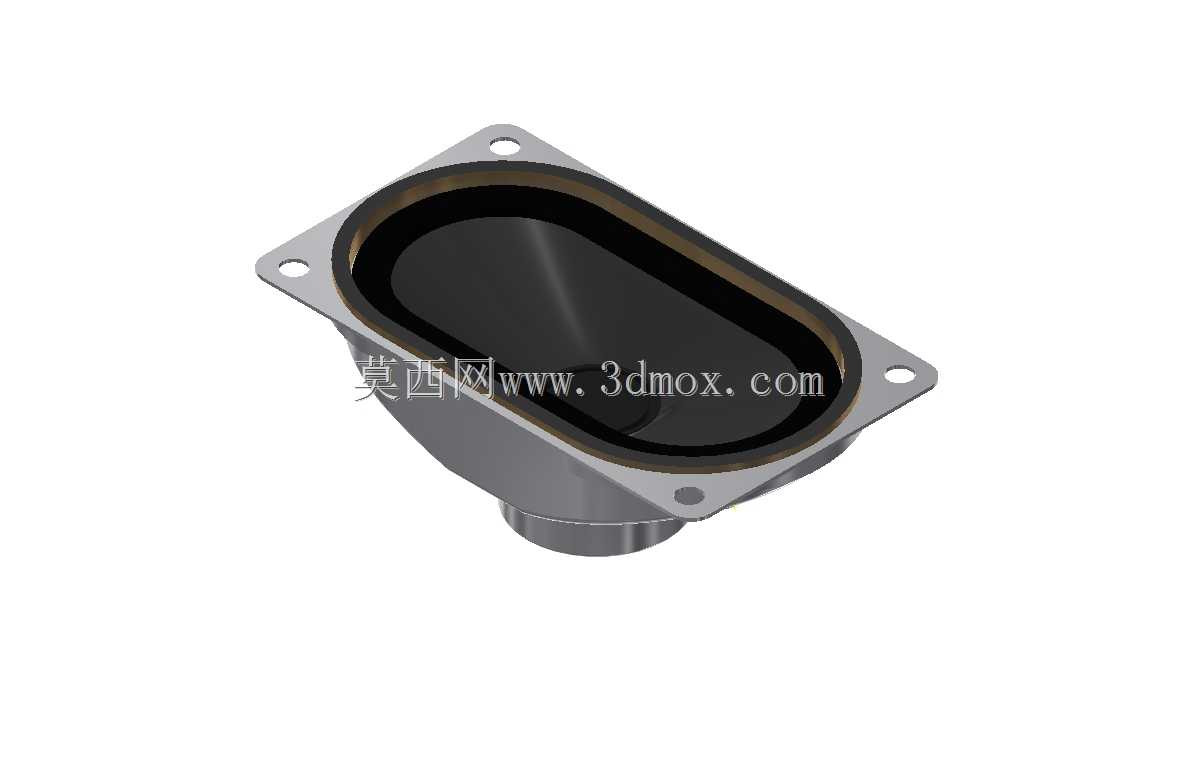

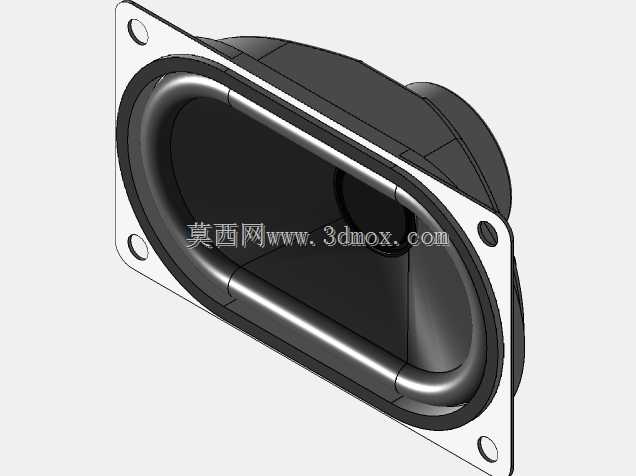

带法兰安装座的椭圆型01扬声器件

　　这款椭圆结构的扬声组件，在便携通讯终端、小型工业对讲设备、车载内嵌通讯模块里的应用占比不低，相比常规圆形扬声器，它能在狭长的设备内部安装空间里，争取到更大的振膜有效辐射面积，不用挤占主板布线、电池仓的预留位置，很多做三防手持终端、工业呼叫对讲分机的结构工程师，在布局内部堆叠时都会优先考虑这类椭圆外形的发声单元。

　　从实际功能来看，它的核心作用是完成电信号到声信号的转换，在通讯设备里承担语音播报、通话拾音外放、提示音传递的作用，振膜采用复合阻尼材质，能在中低频段保持足够的语音清晰度，不会因为设备壳体的密封结构出现声音发闷、破音的问题，日常在工业车间嘈杂环境下，也能保证作业人员清晰听到指令提示。

　　设计层面上，外围的冲压法兰安装座是整个结构的安装基准，四个角位预留的沉头安装孔，孔位公差控制在±0.1mm范围内，能直接适配设备壳体上预设的安装柱，不用额外做定位治具，装配时直接打M2规格的沉头螺丝就能完成固定，法兰面和壳体接触的位置预留了0.8mm的密封胶圈槽，装配时套上对应尺寸的硅胶密封圈，就能满足IP65级别的防尘防水要求，适配户外作业的通讯设备使用场景。振膜边缘的折环采用顺性更好的丁基橡胶材质，长期高低温环境下不会出现硬化开裂，能保证设备在-20℃到60℃的工作区间内，发声性能保持稳定。

　　安装边界方面，整个组件的法兰外轮廓为长圆形，长边尺寸适配6s类通讯终端的内部宽度，短边方向不会超出设备壳体的壁厚预留空间，背部的磁路腔体为锥形收腰结构，最大外径比法兰内圈小4mm，装配时不会和壳体内侧的加强筋产生干涉，腔体尾部的接线柱高度控制在3.2mm，接线后套上热缩管也不会顶到后方的主板屏蔽罩，整体安装占用的纵深空间比同功率圆形扬声器小15%左右，给内部其他元器件留出更多堆叠余量。

　　实际选型时要注意，法兰面的平面度公差要控制在0.05mm以内，不然锁紧螺丝后会导致振膜偏心，出现音圈蹭圈的问题，直接影响发声效果甚至造成单元损坏。磁路部分采用的是内磁式结构，外泄磁场强度很低，不会对旁边的通讯天线、霍尔传感器产生磁干扰，这一点在通讯设备设计里尤为重要，很多外磁式扬声器因为磁泄漏问题，会导致天线接收灵敏度下降，这款结构就规避了这个问题。振膜前方的防尘网采用热熔方式固定在法兰内侧，不会轻易脱落，能阻挡设备使用过程中进入的灰尘、铁屑吸附到音圈上，延长单元的使用寿命。

　　在做整机跌落测试验证时，法兰安装座的四个角做了小圆角过渡，不会因为应力集中出现安装座断裂的问题，音圈的定位支片采用耐疲劳的复合材质，1.2米高度自由跌落到水泥面的测试条件下，不会出现音圈偏移、失真度超标的问题，完全满足工业级通讯设备的可靠性要求。很多结构工程师在做这类狭长空间的发声单元选型时，往往只关注功率、阻抗这些电参数，忽略安装边界的干涉问题、磁泄漏影响、密封结构的匹配性，这款扬声组件的结构设计就把这些实际装配中容易踩的坑都提前做了规避，能大幅缩短结构调试的周期，不用反复修改壳体模具来适配单元尺寸。
