6s工位用磁吸式定位捕捉固定构件

　　在电子制造、通讯设备组装的6S现场管理场景中，这类磁吸式捕捉固定构件的应用频次极高，很多人容易把它和普通门吸混淆，但实际从结构设计到受力逻辑都完全适配生产工位的定位需求。先从实际使用场景说起，通讯类产品组装线的工装板周转、小型治具的快速归位、工位旁可拆卸工具挂板的定位固定，都需要这类带强磁吸附能力的构件，它不需要额外打孔攻丝做硬连接，靠磁吸力就能实现两个部件的快速对位与锁定，在需要频繁拆装、换型的工位上，能大幅减少对位校准的辅助时间，符合6S管理里“物品定点归位、取放高效”的核心要求。

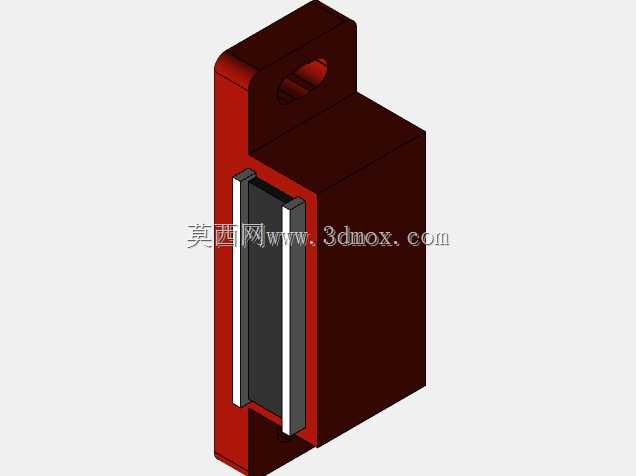

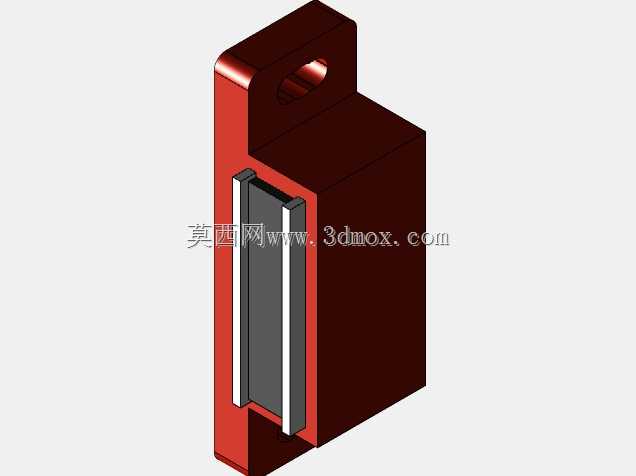

　　从功能特性上看，这个构件采用分体式磁吸结构，红色的安装基座部分是带安装挂孔的硬质支撑座，基座上预留的通孔是用来穿装固定螺丝，把基座牢牢固定在工装架、工位侧板或者设备机架的安装面上，基座内侧嵌装的是长条状强磁吸附单元，磁体两侧做了金属导向护边，不是裸露的磁块直接外露——这个设计细节很关键，生产现场难免有金属碎屑、焊渣掉落，裸露磁体很容易吸附杂屑导致吸附面贴合不严，加了金属护边之后，既能给对接的吸附块做插入导向，又能保护磁体边角不受磕碰，避免磁体碎裂失磁。

　　设计思路上，这个构件没有采用平面直吸的结构，而是做了插槽式的对位结构，对接的部件顺着护边的导向槽滑入之后，磁体的吸附面完全贴合，同时槽体的侧壁能承受横向的剪切力，不会像普通平面门吸那样受侧向力就直接滑脱。很多现场工装用普通磁吸件的时候，经常出现一碰就歪、吸附错位的问题，就是因为只靠磁面的垂直吸力扛不住横向的外力，这个带导向槽的结构刚好解决了这个痛点，磁吸力负责提供垂直方向的锁紧力，槽体结构承担横向的剪切载荷，受力分配更合理，哪怕工位上有轻微的碰撞、周转时的震动，都不会出现固定件脱落的情况。

　　再说到安装边界和尺寸适配，基座的整体外形是长方体带顶部挂耳的结构，挂耳上的安装孔做了沉台设计，固定螺丝装入之后螺丝头不会突出安装面，不会刮蹭到周边的工件或者操作人员。安装的时候需要注意，基座的固定面要保证平面度误差在0.2mm以内，如果安装面是焊接后的粗糙机架面，最好先垫一层薄橡胶垫再固定，避免基座倾斜导致磁体吸附面和对接块不能完全贴合，损失吸附力。磁体部分的吸附面距离基座安装面的距离是固定的，设计对接块的时候，要保证对接块的金属导磁面厚度不低于3mm，太薄的导磁片会让磁通量大量外泄，实际吸附力会下降40%以上，对接块的外形尺寸要和导向槽的内槽尺寸留0.1-0.15mm的间隙，间隙太小滑入的时候会卡滞，间隙太大又会出现对位偏移，磁面贴合面积不足。

　　从实际使用的工况适配来看，这个构件的磁体选用的是耐温等级80℃的钕铁硼材质，完全适配普通组装工位的环境温度，不会因为车间夏季的高温出现退磁问题，基座部分采用的是硬质工程塑料或者喷涂金属材质，表面的红色涂层一方面是符合6S管理里的定点标识要求，红色代表固定定位点，操作人员能快速识别归位位置，另一方面涂层也能隔绝基座和磁体的直接接触，减少磁体的氧化腐蚀，延长使用寿命。在通讯产品组装线的实际测试里，这种结构的磁吸捕捉器，单次对位归位的时间不超过1秒，重复对位精度能控制在0.5mm以内，完全满足小型工装、可拆卸工具板的定位要求，相比传统的插销式定位结构，不需要精准对准插销孔，哪怕操作人员是盲操作，顺着导向槽的引导就能顺利滑入锁定，操作门槛更低，新员工上岗不需要额外培训就能熟练使用。

　　另外在结构细节上，磁体的嵌装采用的是过盈压装加结构胶固定的方式，不是简单的胶粘固定，哪怕长时间反复插拔吸附，磁体也不会从基座里脱落，导向护边的边缘做了0.5mm的倒角，对接块插入的时候不会被锐边刮伤，也不会因为边角的毛刺导致卡滞。很多同类产品在设计的时候忽略了倒角这个细节，使用一段时间之后护边边缘被磕碰出毛刺，就会出现插入卡滞、吸附不到位的问题，这个结构在设计的时候提前考虑了现场使用的磨损情况，倒角处理之后不仅装配更顺畅，也能减少日常使用中的磕碰损伤。在安装布局的时候，单个构件的额定吸附力能满足5kg以内的工装件固定需求，如果是更重的部件，可以在安装面的上下位置对称布置两个该构件，受力更均衡，不会因为单点受力出现部件倾斜脱落的情况，布置的时候要注意两个构件的导向槽保持平行，不然对接的时候会出现别劲的情况，反而影响插拔的顺畅度。
