自动售货机220V门控开关结构设计

　　在无人零售终端的电气控制体系里，门控开关是衔接柜体机械结构与电气回路的核心衔接部件，这款适配220V供电回路的开/关门开关，主要应用在各类常温、冷热型自动售货机的柜体门体与机架的衔接位置，承担门体状态检测、回路通断控制、安全联锁的核心作用，避免门体未闭合时设备带电运行带来的安全隐患，同时也能配合售货机的主控系统实现开门照明触发、维护模式切换等附加功能。

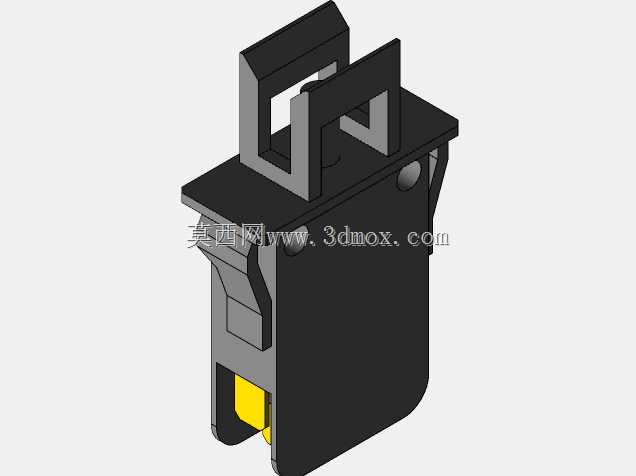

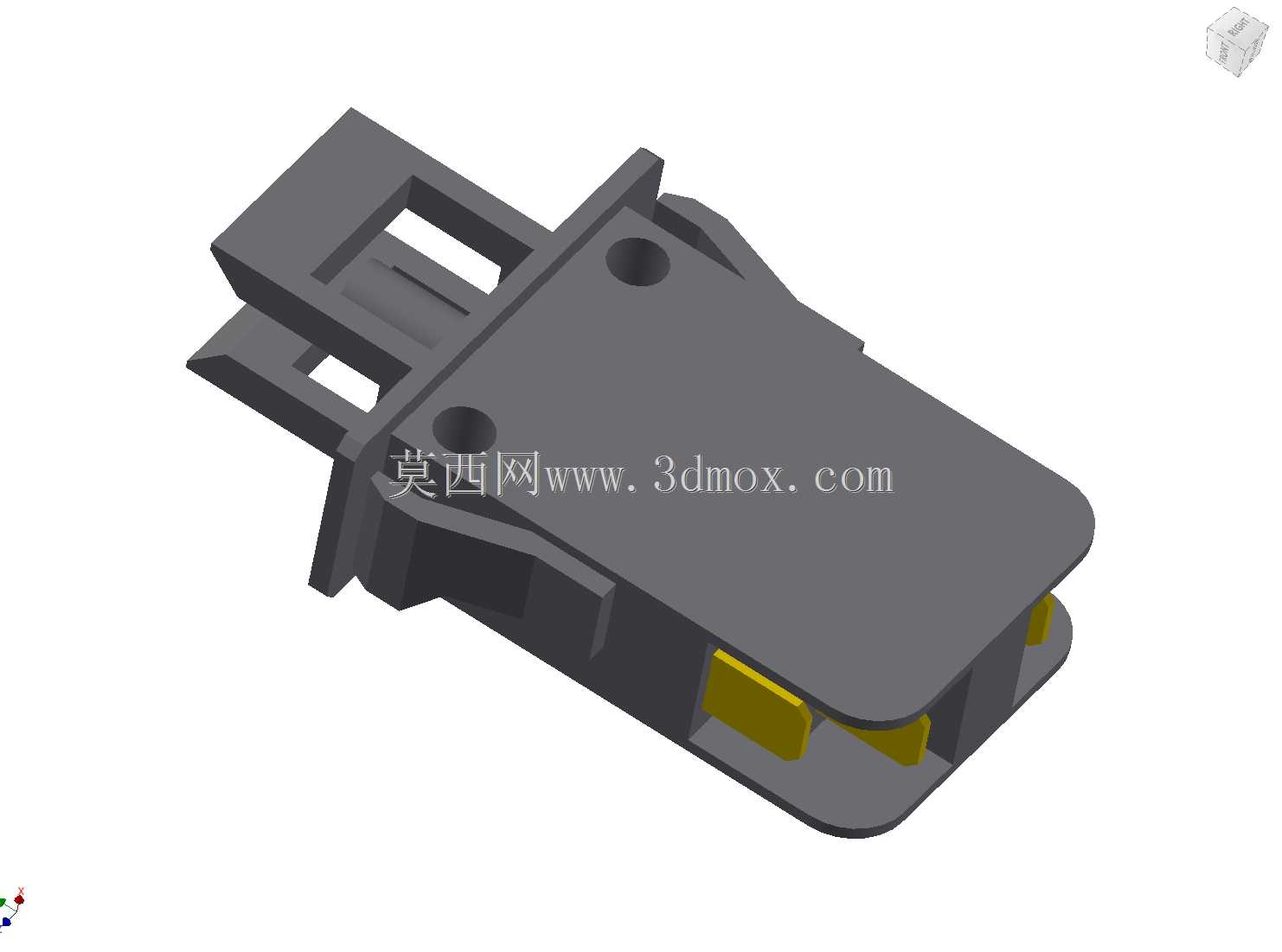

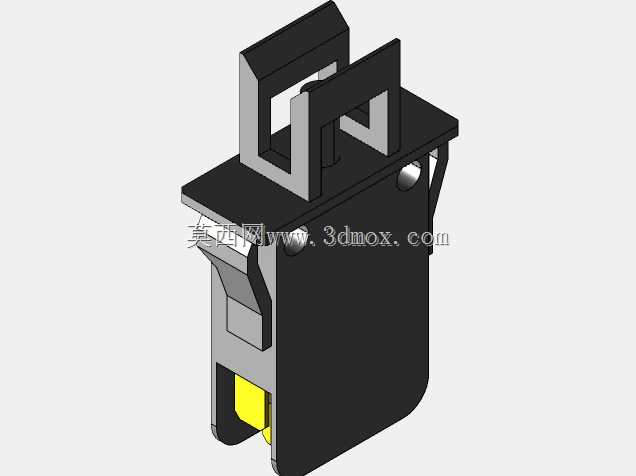

　　从实际使用场景来看，这类开关需要承受售货机日常运营中频繁的门体开合冲击，日常运营中补货、设备维护、故障排查都需要反复开关柜门，单台设备日均开合次数根据点位客流不同从数次到数十次不等，全生命周期内需要承受数万次的插拔、按压动作而不出现接触不良、结构松脱的问题，因此结构设计上首先要保证机械连接的可靠性。这款开关采用卡扣式插拔配合的结构逻辑，主体基座采用高强度工程塑料注塑成型，基座上预留两个对称的安装孔位，可通过M3规格的自攻螺丝或者抽芯铆钉直接固定在售货机的机架立柱或者门体内侧的安装筋位上，安装孔位的中心距按照售货机通用的安装基准设计，适配市面上多数主流售货机的机架安装孔位，不需要额外做安装位的二次加工，降低设备组装时的适配成本。

　　开关的触发端采用弹性伸缩的插舌结构，插舌部分做了导向斜面设计，门体闭合过程中，门体上对应的触发压块会顺着斜面将插舌压入开关本体内部，触发内部的触点机构实现回路的状态切换，插舌的伸缩行程控制在8mm左右，既可以抵消门体安装时的装配公差，避免因为门体轻微变形、安装错位导致开关无法可靠触发，也不会因为行程过长导致开关内部弹性件长期处于过度压缩状态，缩短弹性元件的使用寿命。开关内部的导电触点采用铜合金镀银材质，接触电阻低，可稳定承载220V交流回路下的额定工作电流，避免触点长期工作出现发热、氧化、烧蚀的问题，触点的动作机构采用跷板式结构，动作干脆，不存在中间过渡状态，不会因为门体的轻微晃动出现触点反复通断的拉弧问题，提升电气回路的工作稳定性。

　　从安装边界来看，这款开关的整体外形尺寸控制在长42mm、宽24mm、高18mm的范围内，属于紧凑型的门控开关尺寸，不会占用售货机内部过多的安装空间，不会和门体内侧走线槽、货道驱动机构、照明灯带等部件产生安装干涉，开关的出线端采用底部出线的设计，接线完成后导线可以顺着机架的走线槽直接排布到主控板位置，导线不会因为门体的反复开合被挤压、磨损，降低布线的难度。开关的插接配合部分做了防呆设计，反向安装时无法和门体上的触发块配合，避免组装工人装反导致开关功能失效，基座两侧的弹性卡扣可以在螺丝固定之前先卡在安装板的预定位槽里，方便组装时的预定位，不需要工人全程手扶开关再拧螺丝，提升组装环节的作业效率。

　　在功能特性上，这款开关同时兼顾机械锁止辅助与电气状态检测的双重作用，当门体完全闭合时，插舌完全压入开关本体，内部触点切换到闭合状态，设备主控系统检测到门体闭合信号后，才会允许制冷/加热模块、货道驱动模块进入正常工作状态，同时切断柜内维护照明的供电；当门体被打开时，插舌在内部弹性件的作用下弹出，触点断开，主控系统切断高电压回路的供电，同时触发柜内照明点亮，方便运维人员进行补货、检修操作，也能避免开门状态下内部高压部件外露带来的触电风险。开关的外壳材料选用阻燃级的ABS工程塑料，阻燃等级达到V0级，即使内部触点出现拉弧打火的情况，也不会引燃外壳造成火情，适配售货机这类无人值守设备的安全要求，外壳的接缝处做了错位止口设计，可以阻挡日常使用中的灰尘、泼溅的饮料液体进入开关内部，防护等级达到IP40，满足售货机内部的使用环境要求，不需要额外增加防尘防水的防护结构。

　　从设计思路层面，这款开关没有采用市面上通用的微动开关外加触发结构的组合方案，而是将机械触发结构、触点机构、安装基座整合为一体化的结构，减少了零散部件的数量，一方面降低了整体的物料成本，另一方面也减少了组装环节的零件数量，降低组装过程中的不良率，一体化的结构也让整体的结构强度更高，在承受门体闭合时的冲击载荷时，不会出现分体式结构常见的松脱、错位问题。开关的弹性元件采用不锈钢材质的涡卷弹簧，相比普通的圆柱螺旋弹簧，在相同的压缩行程下弹力更线性，长期使用后弹力衰减率更低，能够保证数万次开合动作后依然能提供可靠的触发压力，不会出现插舌弹出不到位导致的信号检测失效问题。在细节设计上，开关和门体触发块接触的插舌端面做了圆弧过渡处理，长期摩擦接触不会刮伤触发块的表面，也能减少开合过程中的摩擦异响，提升设备使用时的质感，避免开关动作时产生尖锐的摩擦噪音影响用户体验。
