双色平板式合页铰链结构设计

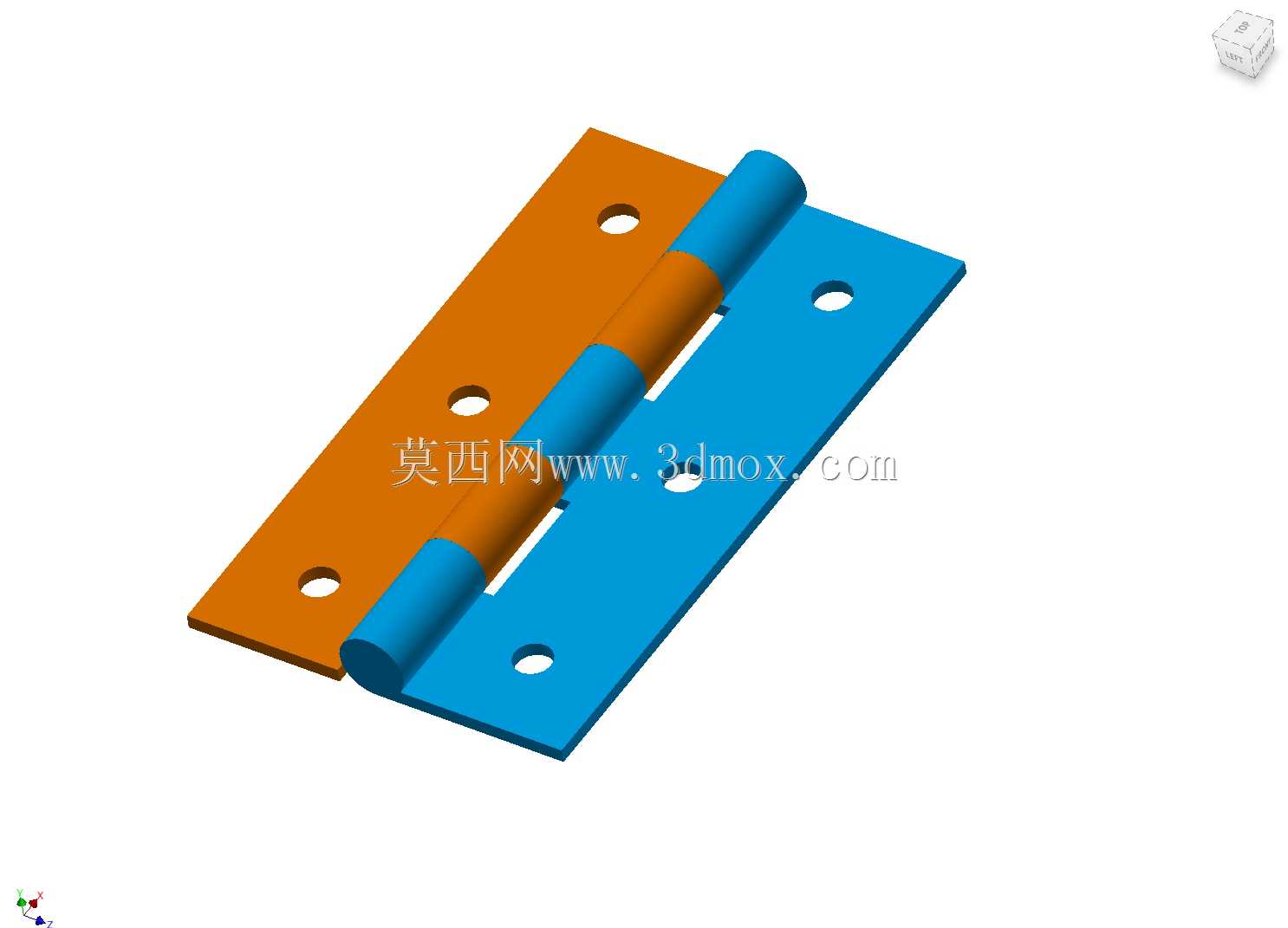

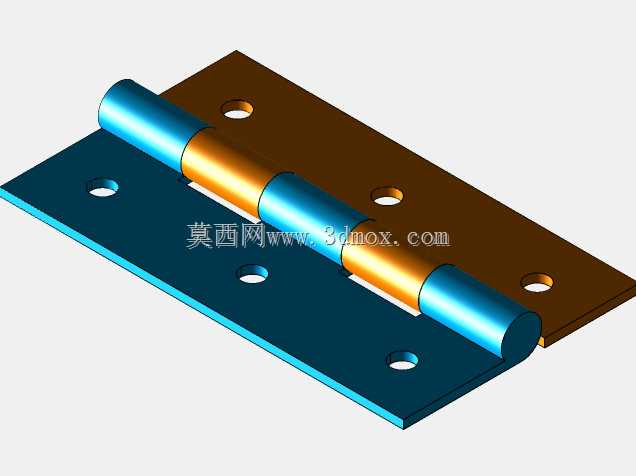

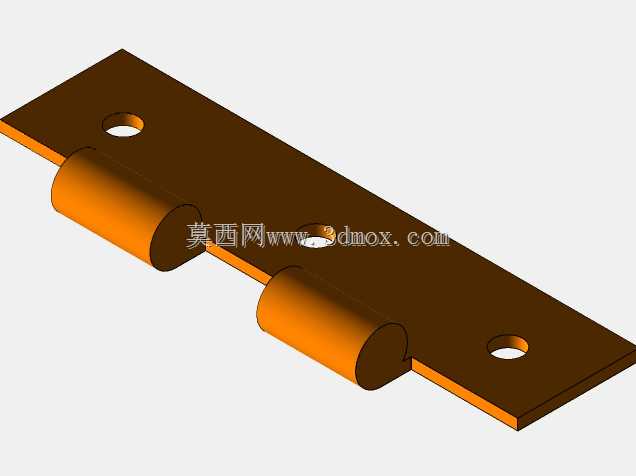

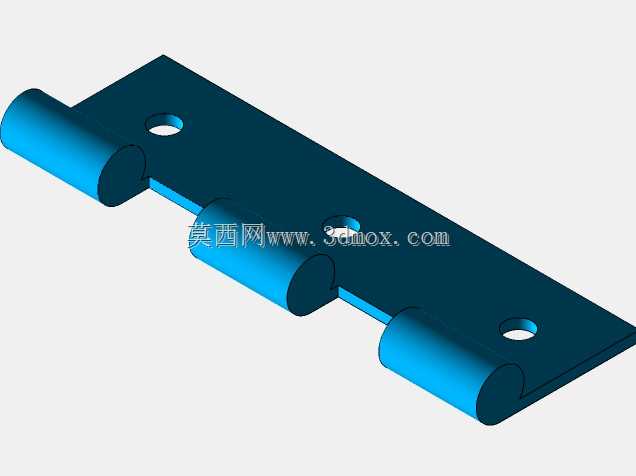

　　日常做设备防护门、小型机柜翻盖、非金属箱体开合结构选型时，这类平板式铰链是绕不开的基础铰接件，很多刚入行的结构工程师容易忽略这类基础件的细节设计，往往直接调用标准件库模型就出图，实际装配时才会发现安装干涉、开合角度受限、承重不足的问题。这款铰链采用对称双页片加同轴销筒的经典结构，两个页片分别做了等距安装孔设计，孔位沿页片长度方向均匀排布，安装时可以根据门板与门框的贴合间隙调整固定位置，不需要额外做沉孔避让，普通自攻螺钉或者机螺钉都能完成固定，适配厚度1.2mm到3mm的钣金、亚克力、木质板材的连接需求。从结构设计逻辑来看，中间的销筒采用分段式结构，三个同轴筒节分别固定在两个页片上，交错排布后穿入销轴形成转动副，

　　这种分段设计相比整长销筒的结构，能有效降低加工时的同轴度公差要求，批量生产时哪怕筒节内孔有轻微的同轴度偏差，穿轴后也不会出现卡滞、转动阻力过大的问题，同时分段结构还能减少销筒与销轴的接触面积，长期开合使用时磨损量更小，不需要频繁加注润滑脂也能保持顺畅的转动手感。实际应用场景里，这类铰链不适合用在大承重的工业大门、重型设备舱门上，它的适用载荷集中在小型轻量化开合结构上，比如通讯设备的户外机箱侧门、小型桌面设备的检修翻盖、展示柜的透明门板、低压配电箱的外门，这些场景单扇门的重量通常不超过5kg，开合频率每天不超过20次，这款铰链的结构强度完全能满足使用寿命要求。做三维建模的时候，要特别注意两个页片的转动间隙设计，销筒的轴向间隙要预留0.

　　1mm到0.2mm的装配余量，避免温度变化导致材料热胀冷缩后出现转动卡涩；页片与销筒的连接位置要做小圆角过渡，避免应力集中，尤其是采用钣金冲压工艺生产时，圆角位置能减少冲压开裂的概率，同时提升零件的结构强度。安装边界方面，两个页片展开呈180度时，整体的厚度方向尺寸要控制在销筒直径范围内，不会突出门板表面太多，闭合状态下两个页片的贴合面要完全平行，避免门板闭合后出现缝隙不均、错位的问题；页片上的安装孔中心到页片边缘的距离要满足螺钉安装的边距要求，不会因为距离太近导致板材固定时开裂。很多工程师在做这类铰链的适配设计时，容易忽略开合角度的限位，这款铰链本身没有自带限位结构，最大开合角度可以达到180度，

　　如果实际使用场景需要限制门板的最大开合角度，比如避免门板打开后碰撞旁边的设备外壳，就需要在门框或者门板上额外加装限位挡块，不能依靠铰链自身来承担限位的冲击力，否则长期碰撞会导致销筒变形、页片弯折，直接缩短铰链的使用寿命。从材料选型的适配性来看，这个三维模型的结构既可以采用锌合金压铸成型做表面喷塑处理，用在室内干燥环境的设备上，也可以采用304不锈钢冲压成型，用在户外有防雨防腐蚀要求的通讯箱体上，不同材料的生产工艺只需要调整页片的厚度和销筒的壁厚参数，整体的安装孔位、转动结构不需要做大幅修改，通用性很强。建模过程中对转动副的配合间隙做了合理预留，导入装配体后可以直接添加同轴配合、重合配合实现开合动作的运动仿真，不需要额外调整零件尺寸，能直接用于设备的整体装配干涉检查，验证门板开合过程中会不会和周边的元器件、结构件产生碰撞，提前发现设计阶段的装配问题，减少后续打样修改的成本。
