咖啡自动售货机内置220V混合吸风机结构

　　在商用自助饮品设备的气路系统设计中，这类适配220V供电的混合吸风机，是咖啡自动售货机内部实现气流调控的核心执行部件，主要承担设备内部散热通风、冲泡腔异味排出、粉料输送气流供给三类核心功能，区别于普通民用离心风机，其结构设计完全围绕自助售货机的紧凑安装空间、长时间低噪运行、多工况气流适配需求做定向优化。

　　从实际应用场景来看，咖啡自动售货机多部署在写字楼大堂、地铁站厅、高校教学楼这类人员密集的半开放公共区域，设备内部同时集成了粉料储料仓、热水加热模块、冲泡萃取机构、制冷模块、电控主板等多个功能单元，不同单元对气流的需求存在明显差异：加热模块工作时表面温度可达90℃以上，需要持续的定向气流带走积热避免温控失效；冲泡腔在每次制作完成后会残留咖啡蒸汽与粉料异味，需要负压气流快速将残留废气排出设备外，避免串味影响下一杯饮品的口感；部分带现磨功能的机型还需要稳定的低压气流输送磨好的咖啡粉到冲泡腔，避免粉料残留结块堵塞通道。这款混合吸风机就是为了同时匹配这三类气流需求设计，通过单风机多风道的结构设计，替代传统方案里多台小风机组合的配置，大幅压缩气路组件占用的内部空间。

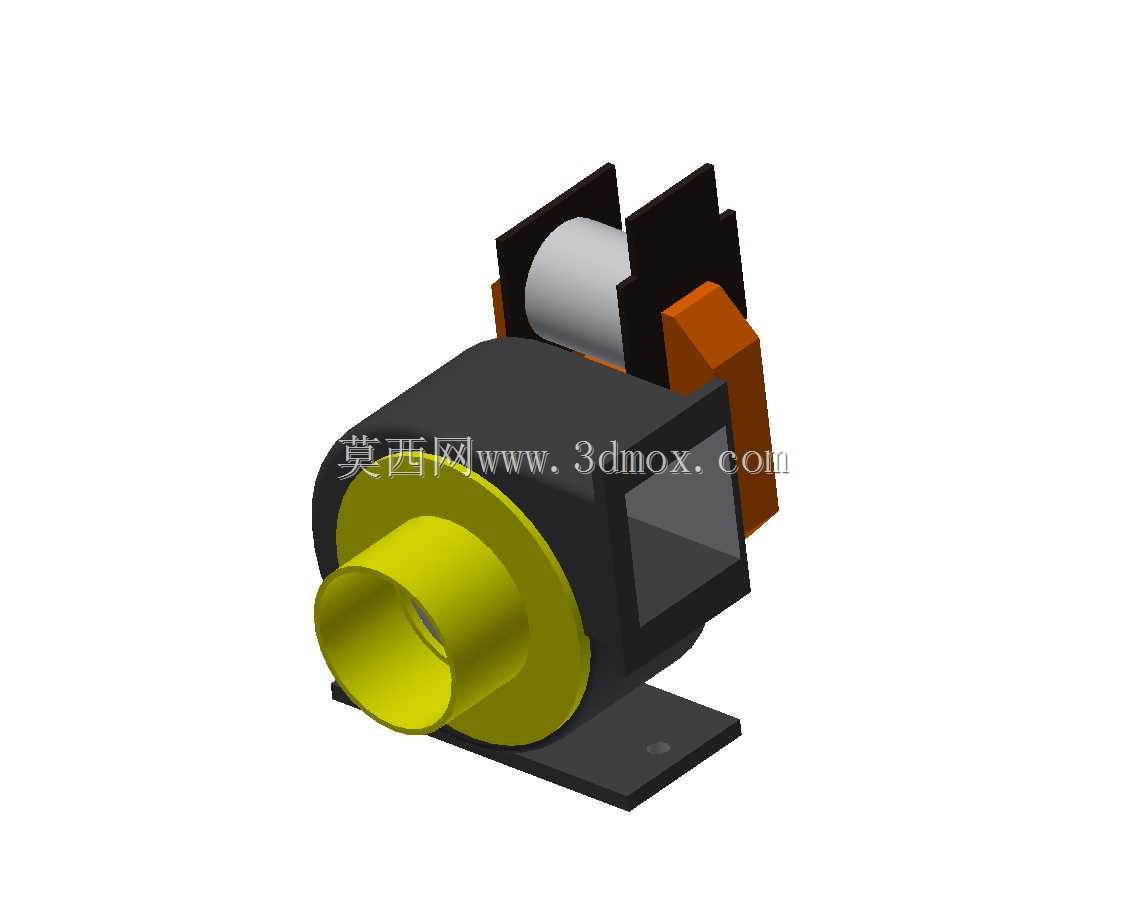

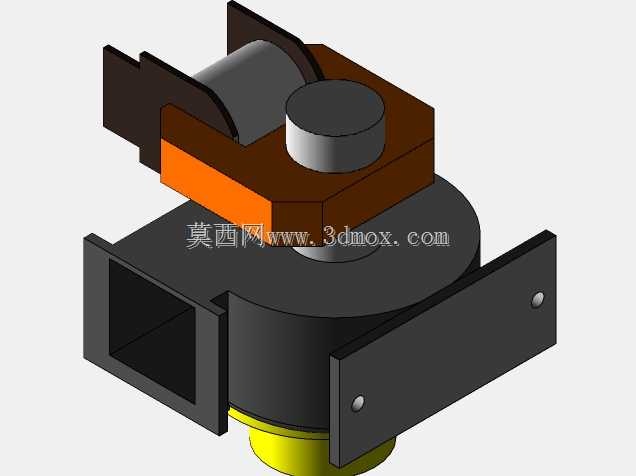

　　从功能特性上看，这款风机采用前倾式离心叶轮搭配蜗壳风道的结构，进风口采用同轴直进的黄色圆筒接口，可直接对接设备内部的主通风管路，接口尺寸做了标准化的台阶设计，可适配常用的食品级波纹通风管，安装时不需要额外做转接结构，配合卡箍即可完成密封固定，避免气流泄漏影响风压。风机的出风口设置在蜗壳侧方的矩形开口处，开口边缘做了翻边结构，可直接贴合设备内部的风道隔板，通过海绵密封条即可实现端面密封，不需要额外设计密封压盖。风机的动力部分采用220V交流供电的罩极电机，电机本体与风腔之间做了隔热隔断设计，避免风腔内的高温气流直接吹拂电机绕组，延长电机在高温工况下的连续运行寿命，电机尾部的散热叶轮独立设置在电机后端的黑色护罩内，护罩上开有阵列式通风孔，可从设备底部吸入常温空气给电机散热，和前端的高温风腔完全隔离，避免热气流循环导致电机过热。

　　在设计思路上，这款风机完全遵循自助设备的紧凑化设计原则，整体采用卧式安装结构，底部带有一体化的冲压安装底座，底座上开有两个长圆形安装孔，可适配设备底板上不同孔距的安装螺柱，安装时可顺着长孔调整风机的前后位置，补偿钣金加工的装配误差，降低对零件加工精度的要求。风机的整体外形做了切角处理，对应售货机内部角落的安装空间，可直接贴靠设备的内侧钣金壁安装，不会和旁边的储料仓、水管路产生干涉，安装边界的尺寸控制经过反复校核：风机主体的最大宽度不超过120mm，高度不超过100mm，轴向长度不超过150mm，刚好可以嵌入售货机内部右侧的预留安装腔，不需要额外挤占其他功能模块的安装空间。

　　从结构细节来看，风机的蜗壳采用阻燃ABS材质注塑成型，内壁做了光滑的导流曲面设计，可减少气流在蜗壳内部的湍流损耗，降低运行时的风噪，在距离设备1米的位置，风机运行噪音可控制在45分贝以内，符合公共区域设备的噪音要求。叶轮采用金属材质冲压成型，做了动平衡校正，运行时的振动量控制在0.2mm/s以内，避免长时间运行导致安装螺丝松动。风机的接线端设置在电机侧方的棕色接线盒内，接线盒带有卡扣式盖板，内部预留了接线端子排，设备的电控线可直接接入端子排，不需要额外做接线绝缘处理，装配效率更高。

　　在实际选型适配时，需要注意这款风机的风压与风量参数匹配：在零背压状态下风量可达12立方米每小时，在100Pa背压下仍可保持8立方米每小时的稳定风量，可同时满足散热、排风、送粉三类工况的气流需求，不需要额外加装调速模块，通过设备主控板的继电器即可控制风机的启停，在设备冲泡过程中风机同步启动，冲泡完成后延时运行30秒，即可完成腔体内的废气排出与散热。安装时需要注意风机的进风口不能直接对着储料仓的粉料出口，避免气流直吹导致粉料飞扬，同时出风口的外接管路需要设置简易的防尘滤网，避免外部的灰尘、飞虫通过风道进入设备内部。
