咖啡机管路用小型直通式滤水构件

　　在商用及家用半自动、全自动咖啡机的供水回路中，这类小型直通滤水构件是保障饮品出品稳定性、延长核心部件寿命的关键小尺寸零件，很多刚接触饮品设备结构设计的工程师容易忽略这类小零件的设计细节，实际在整机水路排布中，它的安装位置、接口尺寸、通流能力直接影响后续冲泡系统的工作状态。

　　从实际应用场景来看，这类滤水构件一般串接在咖啡机水箱出水端与加压水泵进水端之间的管路上，部分机型也会在锅炉进水侧增设同规格构件做二级过滤，主要作用是拦截市政供水或者水箱内残留的细小泥沙、水垢碎屑、管路老化脱落的微小颗粒，避免这些硬质杂质进入水泵的柱塞配合面、锅炉的单向阀密封位、冲泡头的出水微孔，长期使用下来能大幅降低水泵卡滞、单向阀密封失效、冲泡头堵孔的故障概率，尤其是在水质硬度较高的区域，这类前置过滤构件的作用会被放大，很多售后反馈的咖啡机出水不均、压力不稳问题，追根溯源都是进水端没有设置可靠的初级过滤，杂质卡滞密封副导致的。

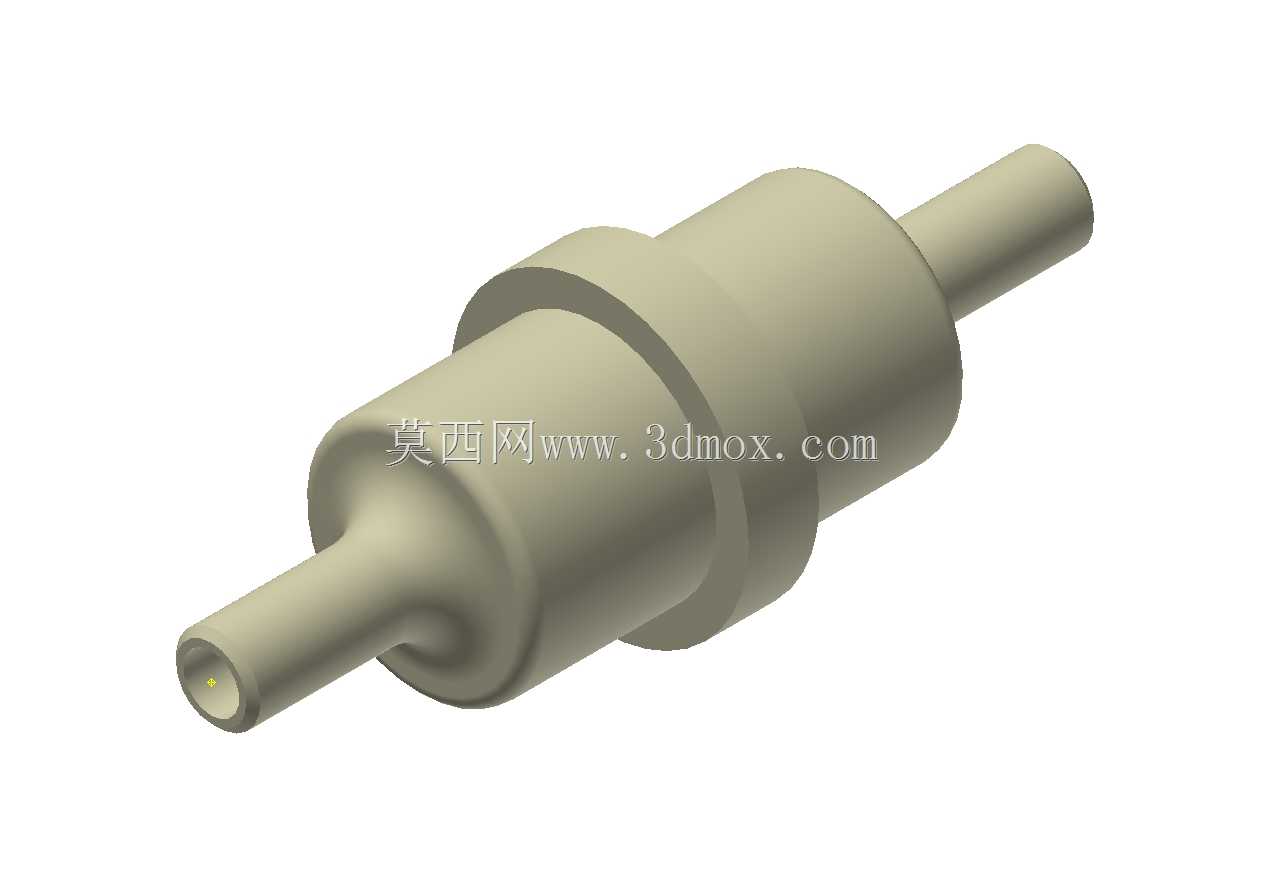

　　从功能特性设计上，这个构件采用两端等径宝塔接头的直通式结构，没有多余的流道弯折，能最大程度降低水路的沿程阻力，避免因为加装过滤件导致水泵进水侧负压过大产生气蚀问题。中间的扩径腔体是滤材的容纳空间，设计时会在腔体内置100-150目精度的不锈钢编织滤网，滤网的支撑骨架采用食品级PP材质一体注塑成型，和腔体的配合位做周向密封，避免未经过滤的水流从侧边旁通。两端的宝塔接头做了多道环形倒刺结构，匹配咖啡机常用的食品级硅胶软管，安装时不需要额外打胶或者加喉箍就能实现可靠密封，承压能力可以覆盖咖啡机进水端0.1-0.3MPa的工作压力范围，不会出现管路脱开、漏水的问题。

　　设计思路上，这类小构件优先考虑的是食品接触安全性和维护便捷性，所有和水接触的材质都需要符合食品接触材料的相关标准，不能有异味析出，也不能在长期热水浸泡的环境下出现材质老化、开裂的问题。整体结构做了对称式设计，安装时不需要区分进出水方向，降低产线装配的出错概率，中间的腔体和两端接头采用旋合式密封结构，用户日常维护时不需要借助工具，直接拧开腔体就能取出内部滤网做冲洗清洁，不需要整体更换构件，能降低用户的后期使用成本。外形上没有多余的棱角，所有过渡位置都做了R角处理，一方面是避免注塑成型时出现应力集中导致的开裂问题，另一方面也能避免装配时尖锐边角割伤安装人员的手部，或者划破相邻的硅胶管路。

　　从安装边界和尺寸配合来看，这个构件的整体长度控制在60mm以内，中间最大外径在20mm左右，两端接头的外径匹配8mm内径的标准食品级硅胶管，这个尺寸是目前桌面级咖啡机内部水路的通用适配尺寸，不需要对原有管路做特殊改型就能直接替换安装。安装时只需要在管路上预留出70mm左右的直线安装空间，不需要额外设置固定支架，依靠两端硅胶管的支撑力就能完成固定，构件本身的重量不到20g，不会因为自重导致管路弯折变形。设计时也考虑了不同机型的适配性，整体外径做了统一化设计，不管是内置在机身内部的管路，还是外置在水箱出水端的改装场景，都不会和周边的机身结构、水泵、锅炉部件产生干涉，流道的最小通径控制在5mm以上，满负荷工作时的水流量可以达到1L/min以上，完全满足单头、双头咖啡机的进水流量需求，不会因为通流不足导致水泵抽水不畅、锅炉补水慢的问题。

　　很多工程师在做这类小过滤件的建模时，容易忽略腔体内部的滤网支撑筋设计，实际如果支撑筋的数量过少、宽度过窄，长期在水流冲击下滤网会出现变形塌陷，直接贴在腔体的出水端导致通流面积下降，建模时需要在腔体内壁均匀布置4道轴向支撑筋，筋的高度控制在2mm，既能给滤网提供足够的支撑，也不会占用过多的流道空间。另外两端宝塔接头的倒刺角度也需要做优化，角度过大容易导致插管时阻力过大，装配效率低，角度过小则会导致密封可靠性不足，倒刺的倾斜角度控制在15度，倒刺的高度0.8mm是经过多轮装配验证的合理参数，既能保证插管时的顺畅度，也能在管路充压后实现可靠的抱紧密封。
