24V直流通讯设备用减速驱动组件结构

　　在通讯站点的户外信号调节装置、小型通讯终端的执行机构里，这类带减速输出的直流驱动组件是很常见的动力执行单元，很多做通讯配套结构设计的工程师在选型时，往往会优先考虑这类集成度较高的驱动部件，不用单独拆分电机和减速箱做适配，能省不少结构校核的工作量。从实际使用场景来看，这类驱动件大多用在需要低速大扭矩输出的通讯设备动作环节，比如户外通讯天线的角度微调机构、通讯机柜内部的自动风门切换结构、便携通讯终端的内置翻盖锁止驱动，这些场景不需要太大的输出功率，但对输出扭矩的稳定性、供电的适配性要求很高，24V直流供电本身也是工业通讯设备里常用的安全供电等级，不会因为电压过高带来站点内部的电路安全隐患，也能适配多数通讯站点的备用直流供电回路。

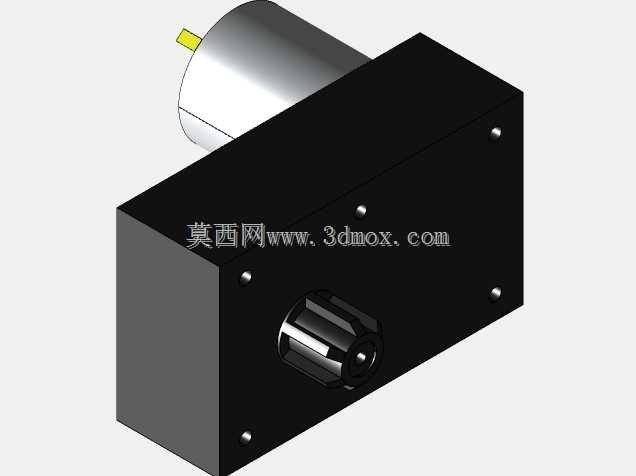

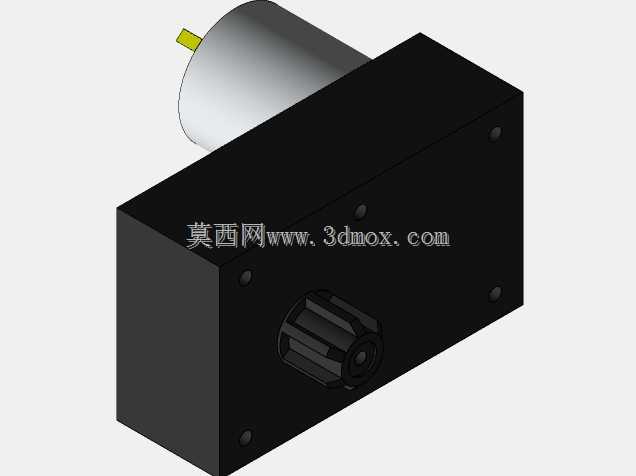

　　从结构设计的思路来看，这个组件把直流驱动电机和齿轮减速箱做了一体化集成，输出轴从减速箱侧端伸出，和主体箱体呈垂直布局，这种布局的好处是能在有限的安装空间里把动力输出方向做90度转换，不用额外加装转向齿轮组，对于通讯设备内部紧凑的安装空间来说非常友好。主体的黑色箱体是减速机构的容纳壳体，壳体上预留的多个安装沉孔，是用来把整个组件固定在设备安装基板上的，设计安装孔位的时候，孔位的间距做了等距对称处理，不管是正装还是反装都能匹配安装基面的螺孔位置，不用在安装板上额外打非标孔，能降低设备加工的成本。侧面的旋钮结构是手动释放结构，当设备断电需要手动调试输出轴位置的时候，不用拆开设备外壳，直接转动这个旋钮就能脱开减速箱的锁止结构，手动调整输出端的位置，这个细节在通讯设备的现场调试环节非常实用，很多户外站点调试的时候不一定能随时接通供电，有手动释放结构就能快速完成机构位置校准。

　　从安装边界来看，整个组件的主体箱体是规整的长方体结构，没有外凸的多余结构，安装时只需要预留出长方体轮廓的安装空间，再加上输出轴伸出方向的避让空间即可，输出轴是单出轴的D型轴结构，和负载连接件配合的时候不用额外做防转结构，D型切面本身就能传递扭矩，避免轴和连接件之间出现打滑的问题。在做结构适配的时候要注意，输出轴的径向负载不能超过设计阈值，因为这类小型减速组件的输出轴轴承是轻载设计，要是径向负载过大很容易造成轴承磨损，缩短组件的使用寿命。供电接线端做在和旋钮同侧的位置，接线时不用绕到组件背面，在紧凑的安装腔里也能方便完成接线操作，接线端的防护结构能避免通讯设备内部的凝露滴到接线端子上造成短路，适配户外通讯设备的潮湿使用环境。

　　从功能特性上来说，这类一体化减速驱动组件的减速级是做了密封处理的，润滑脂封在减速箱内部，日常使用不需要额外添加润滑脂，能减少通讯设备的后期维护工作量，毕竟很多户外通讯站点都设在偏远位置，频繁上门维护的成本很高，免维护的结构设计能大幅降低后期运维的压力。直流驱动部分的碳刷结构做了耐磨处理，能满足通讯设备长期待机、间断动作的使用需求，不会因为长时间待机后首次动作出现接触不良的问题。在做三维建模的时候，这个组件的各个配合面都做了公差适配，比如箱体和端盖的配合止口、输出轴和轴承的配合位、电机和减速箱的连接位，都按照常用的五金件配合公差做了预留，导入到设备总装模型里的时候，不用再额外调整配合间隙，能直接做干涉检查，快速验证组件在设备内部的安装是否存在空间冲突。很多刚入行的结构工程师在选这类驱动件的时候，容易只看输出扭矩参数，忽略安装方向和接线位置的影响，最后做出来的设备结构要么接线困难，要么手动调试的时候够不到释放旋钮，这个模型把这些细节结构都做了还原，在选型阶段就能把这些安装细节都考虑进去，避免后期打样的时候出现结构干涉的问题。
