通讯设备精密安装基座结构设计

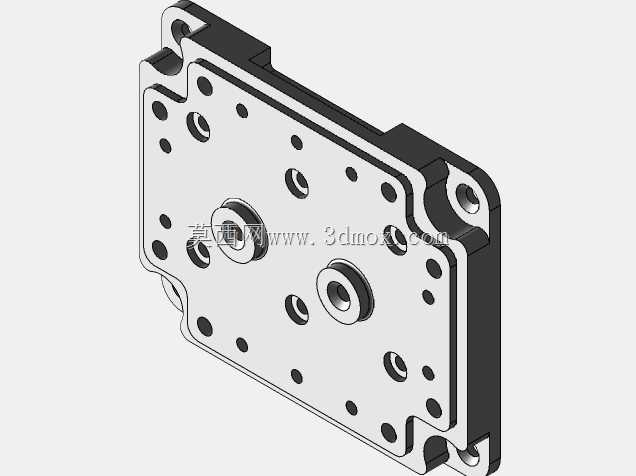

　　在手持通讯终端的内部结构设计中，这类带多组安装孔位的金属基座是承担核心模块定位、受力承载与空间分隔的关键构件，日常接触到的工业级手持对讲设备、便携数据采集终端内部，都能见到这类结构的身影，它的设计合理性直接决定了终端整机的抗摔性能、模块装配精度以及长期使用的结构稳定性。从实际工程落地的角度看，这类基座首先要满足核心功能模块的安装定位需求，板面上分布的不同孔径的通孔，分别对应射频模块、主控电路板、屏蔽罩、连接紧固件的安装位置，其中几个带凸台的孔位是核心定位基准，凸台高度经过精确计算，既可以在装配时给电路板提供支撑限位，避免电路板直接与金属板面硬接触造成线路磨损，也能预留出板载元器件的避让空间，防止元器件受压损坏。设计这类构件时，

　　首先要梳理整机内部的堆叠边界，基座的整体外轮廓要完全适配终端外壳的内部型腔，边角处的异形切角、挂耳结构都是对应外壳内部的限位筋、固定柱位置做的匹配设计，挂耳上的通孔是整机总装时的主固定点位，承担整个基座与外壳之间的连接受力，因此挂耳位置的壁厚做了局部加厚处理，避免跌落冲击时出现固定柱断裂的问题。板面的孔位排布不是随意设置的，每一个孔的位置都要对应上层模块的安装点位，同时要避开下层结构的走线空间、电池仓的避让区域，小孔径的通孔主要是用于自攻螺丝的固定，大一点的沉孔是用于对接铜柱支撑，几个带同轴凸台的孔位是对应射频接头、按键转轴这类需要高精度对位的部件，凸台的同轴度公差要控制在0.02mm以内，才能保证活动部件的转动顺畅、

　　射频接头的信号连接稳定。从安装边界来看，基座的整体厚度要控制在整机堆叠的厚度分配范围内，板面的平面度公差要求较高，避免安装后电路板出现翘曲导致虚焊问题，基座侧边的凸缘结构是用于卡接外壳内部的限位槽，装配时可以顺着限位槽滑入到位，不需要额外做对位调整，能有效提升产线的装配效率。在实际使用场景中，这类基座还要承担一定的散热传导作用，金属材质的基座可以把电路板上核心芯片产生的热量均匀传导到整个板面，再通过外壳的缝隙散出，因此板面和电路板接触的凸台端面要做平整处理，保证热传导的效率，同时基座和电路板之间会预留导热垫的安装空间，凸台的高度差就是导热垫的压缩厚度，既保证导热垫充分接触，又不会过度压缩损伤电路板。另外，

　　基座边缘的缺口结构是对应整机侧键、接口的避让位置，缺口的尺寸精度要保证侧键的活动行程不受干涉，接口位置的缺口要和外壳的接口开孔对齐，避免外接插头插装时出现卡滞。做这类结构的三维建模时，要先把整机的堆叠空间、所有关联部件的安装点位全部梳理清楚，先绘制整体外轮廓确定安装边界，再逐一排布各个功能孔位，优先确定基准孔位的位置，再以基准孔为参照排布其他固定孔，避免累计公差导致装配错位，对于带凸台的孔位，要注意凸台的拔模角度，兼顾加工成型的工艺性，壁厚要尽量保持均匀，避免成型时出现缩痕、变形问题，挂耳等受力位置的圆角过渡要合理，避免应力集中导致受力断裂。这类结构看似只是一块带孔的板件，实际上每一个尺寸、每一个孔位的设置都对应着实际装配、使用中的具体需求，小到一个孔的倒角大小，都会影响到螺丝锁附的效率和连接的可靠性，是通讯终端内部结构中非常考验细节设计能力的构件。
