桌面立式臭氧发生消毒灯具结构设计

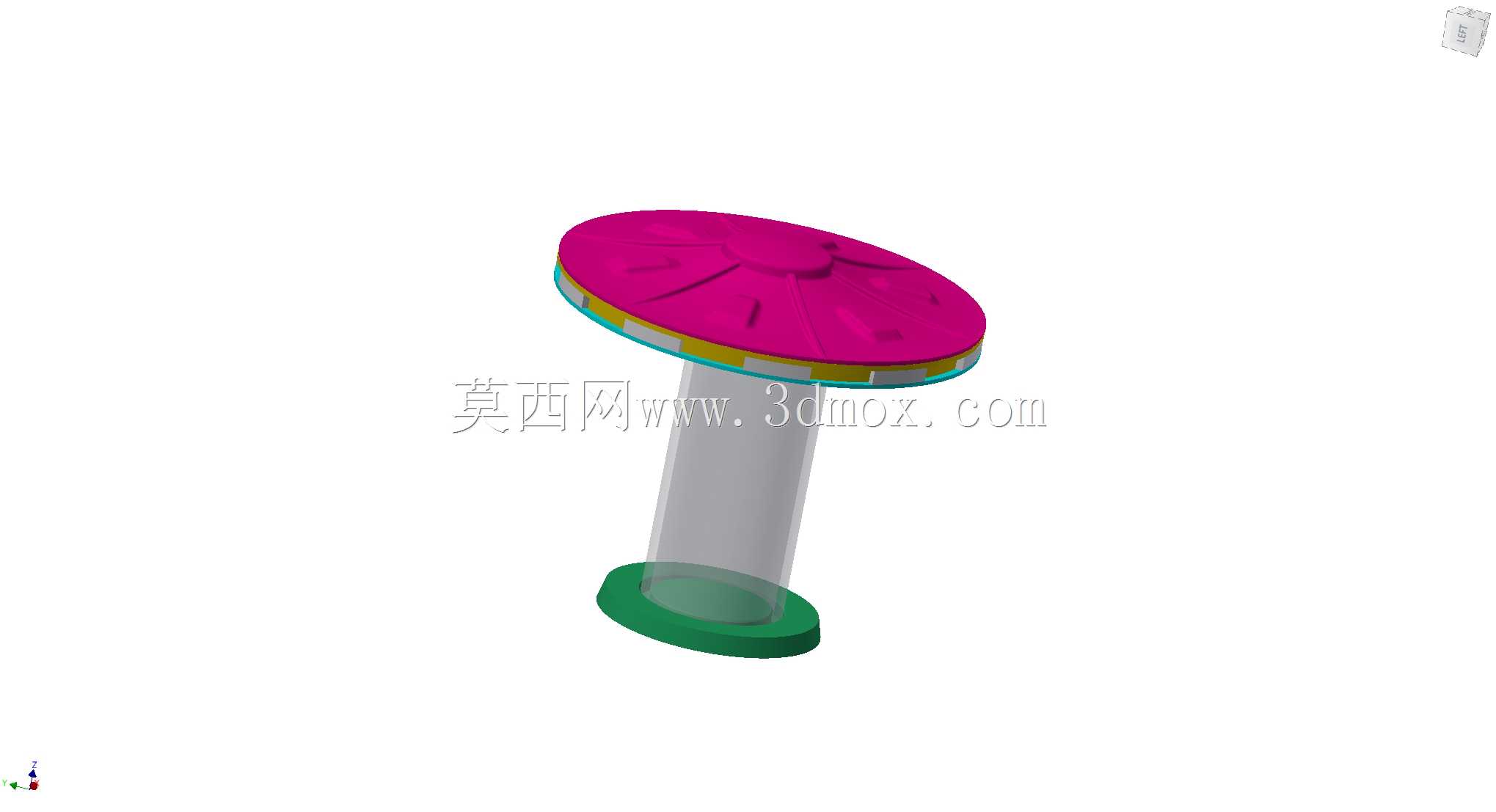

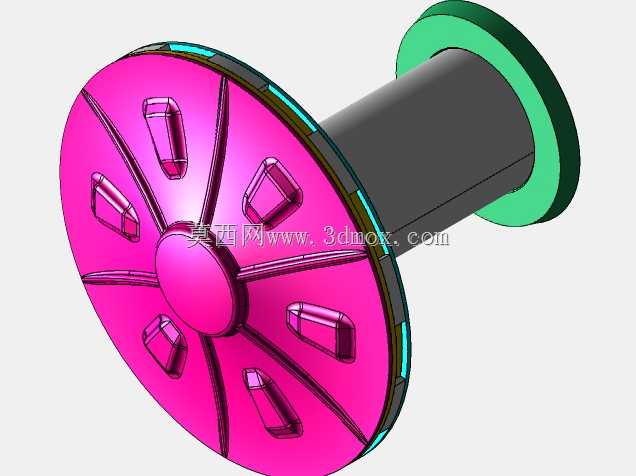

　　这款立式臭氧消杀装置的结构设计，核心围绕小空间密闭消杀场景的使用需求展开，日常可放置于桌面、柜体内部、小型储物间等区域，通过释放臭氧完成空气与物体表面的消杀作业，适配家庭储物区、小型办公隔间、实验耗材暂存柜等多种对消杀有需求的场景，无需外接复杂管路，放置即可完成部署。从结构组成来看，整体分为三个核心功能段，顶部圆盘状结构为臭氧发生与扩散组件的安装载体，内部预留了发生模块的固定位与供电走线槽，圆盘边缘做了薄化收边处理，既可以降低整体结构重量，也能让臭氧从圆盘边缘的预留缝隙均匀向四周扩散，避免单一方向臭氧浓度过高导致的局部腐蚀问题，圆盘上表面做了均匀的放射状加强筋，在控制壁厚的前提下提升了顶部壳体的结构强度，

　　避免日常挪动过程中按压导致的壳体变形。中间的柱状段为支撑与走线结构，采用中空薄壁圆柱设计，内部空间用于容纳供电导线与控制电路板的延伸走线，柱体上下两端分别做了插接定位止口，与顶部圆盘、底部基座装配时可以直接通过止口定位，减少装配过程中的对位调整工作量，柱体壁厚经过受力校核，在承受顶部组件重量的前提下，不会出现侧向受力弯折的问题，同时柱体表面做了哑光防滑处理，挪动设备时可以直接握持柱体完成转移，避免滑脱摔损。底部的圆盘基座为整机配重与稳定结构，内部预留了配重块的安装腔室，装配时可根据整机重量需求添加适配的配重块，降低整机重心，避免设备被误碰时出现倾倒问题，基座底部预留了防滑胶垫的安装槽，装配防滑胶垫后可以增大与放置面的摩擦力，

　　即使在光滑的玻璃、瓷砖桌面放置也不会出现滑移问题，基座侧面预留了供电接口的安装位，接口位置距离基座底面有足够的安全距离，避免桌面有积液时渗入接口导致的供电故障。在设计思路上，这款结构优先考虑了装配与维护的便捷性，三个核心组件均采用卡扣加少量紧固螺丝的连接方式，日常维护更换发生模块时，仅需拆开顶部圆盘的固定卡扣即可完成模块更换，无需拆解整机结构，内部走线全部预留了走线卡扣位，装配时可以将导线固定在柱体内壁，避免挪动过程中导线晃动与内壁摩擦导致的绝缘层破损。从安装边界尺寸来看，顶部圆盘直径控制在适合小空间放置的范围，不会占用过多桌面放置面积，中间柱体的高度经过场景适配，既可以保证臭氧扩散的高度覆盖常规桌面以上的储物空间，

　　也不会因为高度过高导致整机稳定性下降，底部基座直径略小于顶部圆盘，保证放置稳定性的同时，不会因为基座过大挤占周边物品的放置空间。结构设计过程中充分考虑了臭氧的腐蚀特性，所有与臭氧接触的壳体部件均选用耐氧化的工程塑料材质，避免长期使用过程中壳体被臭氧腐蚀出现脆化、开裂的问题，各部件的拼接缝隙处预留了密封槽，可加装密封胶条减少臭氧向壳体内部的渗入，保护内部的电路与发生模块不受臭氧腐蚀，延长设备的整体使用寿命。在实际使用场景中，这款设备可以直接放置在需要消杀的封闭空间内，接通电源后即可通过顶部的发生组件释放臭氧，完成空间内的空气与物体表面消杀，无需额外安装固定支架，挪动转移十分便捷，适配多种临时消杀、固定点位消杀的使用需求，结构上没有外露的尖锐边角，日常使用过程中不会出现磕碰划伤的问题，适合在人员非停留时段的小空间消杀作业使用。
