旋转式金属外壳USB闪存盘结构设计

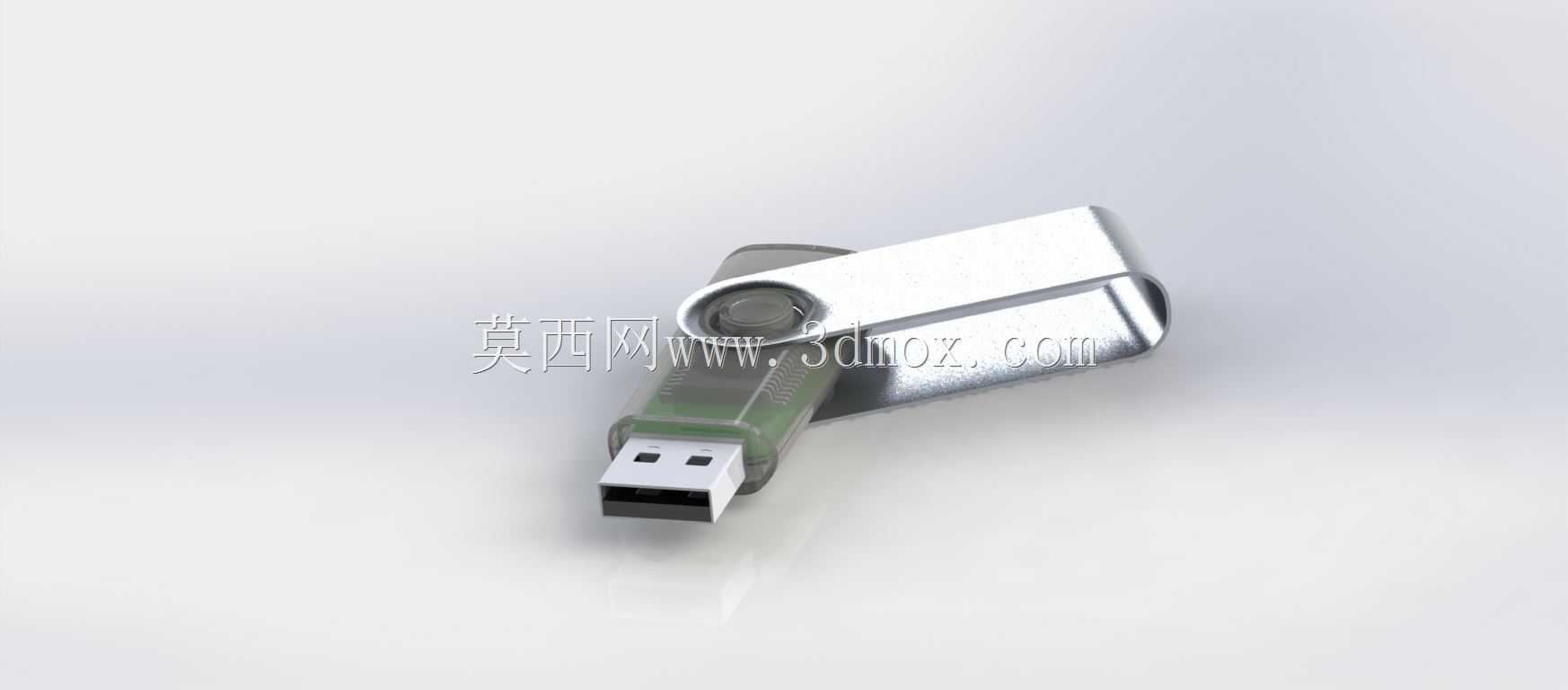

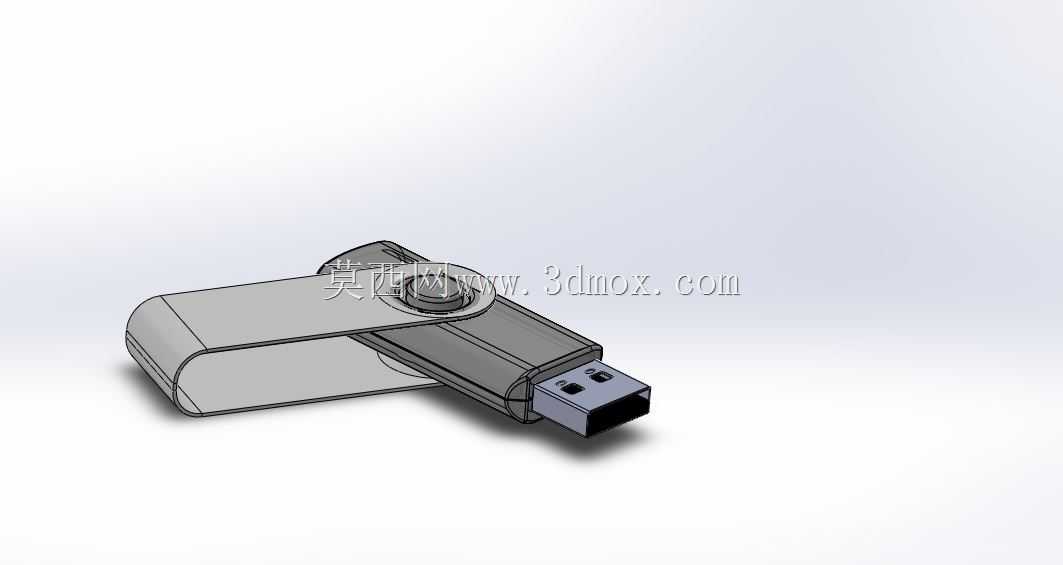

　　日常办公场景中，这类旋转结构的USB闪存盘是工程技术人员随身携带的高频存储载体，不同于传统盖帽式U盘容易丢失保护盖的痛点，旋转式结构通过内置的转轴阻尼结构实现USB插头的收放，无需额外配件即可完成接口的防护，在车间现场拷贝加工程序、外出对接方案传输图纸、日常备份项目资料的场景下都能适配。从结构设计角度看，这款闪存盘的主体分为金属旋转夹片、半透明塑料中框、USB公头组件三个核心部分，金属夹片采用锌合金压铸后抛光镀铬处理，既保证了日常携带时的抗摔抗挤压性能，金属表面的磨砂质感也能避免手持时打滑，旋转夹片的弧度贴合手指捏持的轮廓，插拔USB接口时不需要额外施加过大的握持力。半透明的塑料中框采用PC材质注塑成型，

　　透光性可以让内部的状态指示灯在数据读写时清晰透出，用户可以直观判断设备的工作状态，避免读写过程中强行拔出导致的数据损坏，中框与金属夹片的配合间隙控制在0.15mm以内，既保证旋转时的阻尼感适中，不会出现夹片松垮晃动的情况，也不会因为间隙过小导致旋转卡涩，长期使用后磨损量控制在合理范围内，阻尼衰减幅度不影响正常使用。USB公头部分采用标准USB Type-A接口尺寸，完全符合通用串行总线的物理接口规范，金属屏蔽壳厚度0.3mm，插拔寿命满足万次以上的使用要求，接口内部的胶芯采用耐高温PBT材质，焊盘与内部PCB板采用波峰焊固定，焊点强度可以承受日常插拔时的侧向力，不会出现接口松动脱焊的问题。设计过程中需要重点考量旋转转轴的定位结构，

　　在夹片旋转到完全打开位置时，转轴处的凸点会卡入中框对应的定位凹槽，此时USB公头完全露出，与夹片保持平行，插入电脑USB接口时夹片可以作为受力支撑，不会因为插拔力导致结构回缩；当夹片旋转到闭合位置时，凸点卡入另一侧的定位凹槽，金属夹片完全覆盖USB公头，避免接口被口袋里的灰尘、金属碎屑污染，也能防止接口被挤压变形。整体外形尺寸控制在长度60mm、宽度20mm、厚度10mm以内，属于便携存储设备的常规尺寸范围，安装边界上不需要额外的配套配件，直接适配所有标准USB Type-A母座接口，不管是台式机前置后置接口、笔记本侧边接口、工业设备的调试USB接口都能直接插入使用，不会因为外形尺寸过大遮挡相邻的接口。

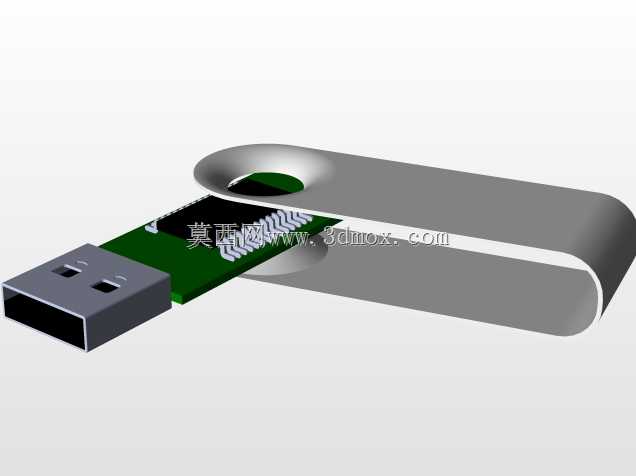

　　结构设计时还做了边角的圆弧过渡处理，所有外露的棱边都做了R0.5以上的圆角，避免放在口袋里划伤衣物或者皮肤，金属夹片的边缘做了抛光去毛刺处理，不会出现割手的问题。内部PCB板的布局上，将存储芯片、主控芯片、电源管理芯片沿长度方向排布，充分利用中框内部的空间，状态LED灯布置在靠近中框透光区域的位置，减少光传导的损耗，指示灯的光线经过半透明PC材质漫反射后不会过于刺眼，在车间强光环境下也能清晰识别读写状态。这类闪存盘的结构设计没有多余的冗余部件，整体装配流程简单，金属夹片与塑料中框通过转轴铆接固定，USB公头组件与中框采用卡扣加超声波焊接的方式固定，装配后整体结构强度高，抗跌落性能可以满足1.2米高度自由跌落至水泥地面无结构损坏、功能正常的要求，完全适配工程人员复杂的使用场景，不管是在车间的油污环境、户外的高低温环境下，都能稳定完成数据存储传输的功能。
