20齿HTD3M型8mm内孔15mm宽同步带轮

　　在轻载精密传动的各类设备布局里，这类小规格圆弧齿同步带轮的应用覆盖范围极广，从桌面级自动化输送工位、小型3D打印设备的轴端传动，到消费电子组装线的微型送料机构、通讯设备内置的调谐驱动单元，但凡需要保证恒定传动比、无滑差的低速轻载传动场景，都能见到这类带轮的身影。不同于平带传动依赖摩擦力传递动力的形式，HTD3M齿型的圆弧齿廓设计，能让带齿与轮齿的啮合过程更平顺，齿根应力集中的问题被大幅削弱，即便在频繁正反转的传动工况下，也能有效降低带齿的磨损速率，延长同步带的实际使用寿命。

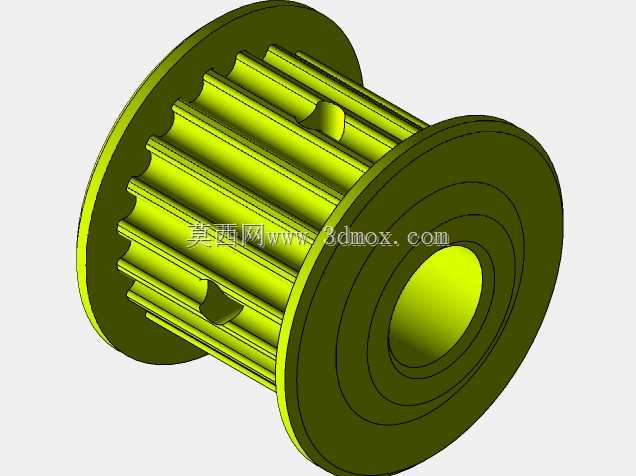

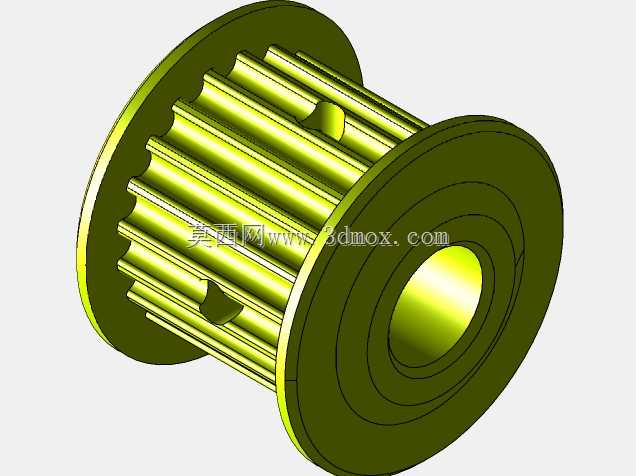

　　这款带轮的设计围绕紧凑安装空间的需求展开，整体采用双侧挡边的结构形式，挡边的外径略大于带轮的齿顶圆直径，能够在同步带运转过程中限制皮带的轴向窜动，避免皮带在高速往复运动中从轮体上滑脱，尤其适合安装空间局促、无法额外加装皮带导向限位结构的小型设备。内孔设计为8mm直径的光孔形式，适配市面上常见的8mm直径输出轴，不管是小型直流减速电机的输出轴，还是直线模组的从动端支撑轴，都能直接配合顶丝完成轴向与周向的固定，轮体上预留的顶丝孔位正对轴的平面卡位，拧紧后即可保证轮体与轴无相对转动，传递额定扭矩时不会出现打滑松脱的问题。轮体的有效齿宽设定为15mm，适配宽度15mm的HTD3M同步带，这个宽度规格的皮带在轻载传动场景下的张力冗余量充足，既不会因为带宽过大造成安装空间的浪费，也不会因为带宽不足导致皮带抗拉强度不够、运转中出现跳齿的问题。

　　从建模的细节来看，轮齿的齿形参数完全遵循HTD3M的标准规范，齿距为3mm，20齿的设计对应的节圆直径为19.1mm，齿顶圆、齿根圆的尺寸公差都按照精密传动的要求做了预留，三维建模过程中对齿面的过渡圆角做了细化处理，避免实际加工后出现锐边割伤同步带的问题。轮体的轮毂部分做了等壁厚的轻量化设计，在保证轮体整体结构强度、满足传动扭矩需求的前提下，尽可能缩减了轮体的自身重量，降低轴端的转动惯量，对于需要频繁启停、正反转切换的传动工位来说，更小的转动惯量能够减少电机启动时的惯性负载，提升传动的响应速度。双侧挡边与轮体主体采用一体化的建模结构，不存在拼接缝隙，实际加工不管是采用铝合金车铣一体加工，还是采用工程塑料注塑成型，都能保证结构的整体性，不会出现挡边受侧向力脱落的问题。

　　在实际选型安装过程中，这款带轮的安装边界需要重点关注几个维度：首先是轴向的安装空间，因为带轮自身宽度15mm，加上双侧挡边的突出厚度，轴向需要预留至少18mm的安装余量，避免挡边与周边的机架、轴承座等结构发生运动干涉；其次是轴端的伸出长度，要保证8mm内孔与轴的配合长度不小于12mm，这样顶丝锁紧后的接触面积足够，传递扭矩时不会出现轮体偏摆；最后是中心距的调整余量，因为同步带传动需要适当的初张紧力，安装时两带轮的中心距要预留2-3mm的调整空间，方便皮带的安装与张紧度调节，张紧力调整到用手指按压皮带中段、挠度为皮带跨度1%左右即可，过紧会加剧轴承受力，过松则容易出现跳齿问题。

　　这类小规格同步带轮在通讯类设备的内置传动结构中尤为常用，比如通讯机柜里的自动风门驱动、可调天线的角度调节机构，都需要这类传动精准、运行噪音低的传动件，因为这类场景不仅要求传动比准确，还要求运转过程中无明显振动和噪音，避免影响通讯设备的正常运行。圆弧齿同步带轮的啮合过程是渐进式的，带齿进入和退出啮合时不会产生直齿同步带的那种冲击噪音，完全能满足这类场景的使用要求。建模过程中还对轮体的内孔与齿面的同轴度做了公差约束，保证实际加工后轮体的径向跳动量控制在0.05mm以内，高速运转时不会出现偏心带来的振动问题，即便在每分钟上千转的转速下，也能保持平稳的传动状态。
