小型气动式泡沫发生装置结构设计

　　这款泡沫发生装置主要面向小型清洁作业、局部发泡填充、实验台小剂量发泡等场景设计，区别于大型工业发泡生产线的大体积高产能配置，整体结构紧凑，可直接集成在手持清洁设备、小型发泡实验台、便携喷涂设备的末端执行段，不需要额外搭建大型配套机架，适配小空间内的安装使用需求。

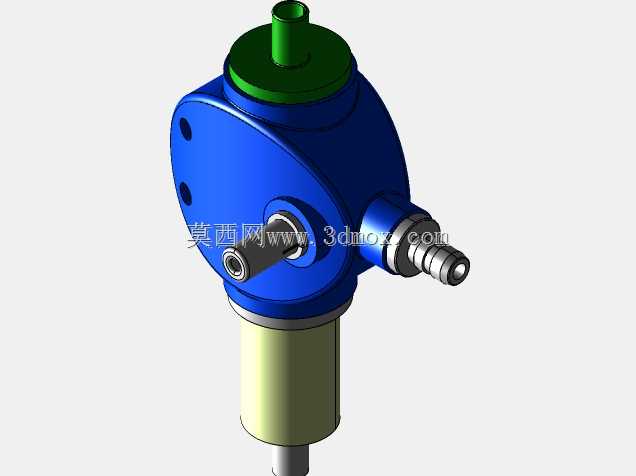

　　从实际功能逻辑来看，装置核心通过侧向接入的压缩空气接口输入高压气源，顶部接口输入发泡原液或者清洁液，下部柱体段为气液混合腔，内部设置有多层紊流格栅结构，高压气体进入腔体后与液体充分剪切混合，形成均匀细密的泡沫后从下部输出端导出，可根据接入气源的压力调整泡沫的发泡倍率，适配不同场景下的泡沫密度需求——比如清洁场景需要更高含水量的湿泡沫，填充场景需要更高持泡性的干泡沫，仅通过调整进气压力和进液流量即可实现参数切换，不需要更换核心腔体结构。

　　设计过程中优先考虑了安装适配性，主体腔体采用回转体结构设计，侧面预留的两个法兰安装孔可直接通过螺栓固定在设备安装面板上，不需要额外设计定制安装支架，安装孔的孔距按照常规小型气动元件的安装规范设置，可兼容现有多数小型设备的安装位尺寸。侧向伸出的气源接口采用标准快插式接头结构，可直接对接常规外径的气动软管，不需要额外加工转接头；顶部的进液接口同样采用外螺纹标准接口，可兼容常规液体管路的连接需求，现场装配时不需要进行二次加工即可完成管路对接。

　　结构细节上，主体腔体采用分体式装配设计，上部端盖与主腔体通过螺纹连接加密封圈密封，可快速拆卸进行内部格栅的清理或者更换，避免长期使用后残留的发泡液干结堵塞混合腔；侧向的气路接入端内置有单向阀结构，可防止混合腔内部的液体倒灌进入气路，造成气源管路的污染或者损坏气源元件。下部的混合腔柱体与主腔体之间采用密封压盖连接，可根据不同的发泡需求更换不同长度的混合腔柱体，调整气液混合的路径长度，获得不同发泡效果的同时不需要更换整个主体部件，降低后期维护的配件成本。

　　从安装边界来看，装置整体最大径向尺寸控制在常规小型气动马达的尺寸范围内，轴向总长度可根据混合腔柱体的长度调整，标准配置下的轴向长度可适配多数手持设备、桌面实验设备的内部安装空间，不会出现突出设备外壳或者与其他内部元件干涉的问题。所有外部接口的朝向都经过布局优化，气源接口与进液接口分别朝向不同的侧方，管路连接后不会出现管路弯折、相互干涉的情况，下部泡沫输出端的轴线与主腔体轴线重合，可直接对接泡沫输出管路或者发泡喷头，不需要额外设计转向接头。

　　在实际工况适配方面，装置的所有过流部件都采用耐常见发泡液、清洁液腐蚀的材质设计，密封件选用耐化学腐蚀的氟橡胶材质，可长期接触弱酸碱类的发泡介质而不会出现密封失效、腔体腐蚀的问题。运动部件仅包含内部的单向阀阀芯，没有高速运动的摩擦部件，整体运行噪音低，故障率远低于采用电机搅拌的发泡装置，不需要定期添加润滑油或者更换磨损的搅拌部件，日常维护仅需要定期拆开腔体清理残留的干结介质即可，维护操作门槛低，不需要专业的设备维修人员即可完成。

　　针对不同行业的适配需求，该结构可通过调整内部紊流格栅的孔径、层数，适配不同粘度的发泡介质，比如用于食品行业的发泡作业时，可更换为食品级材质的腔体和密封件，用于工业清洁场景时可选用工程塑料材质降低整体重量，用于工业填充场景时可选用金属材质提升耐压能力，整体核心结构不需要做大幅修改即可跨场景适配，结构通用性较强。
