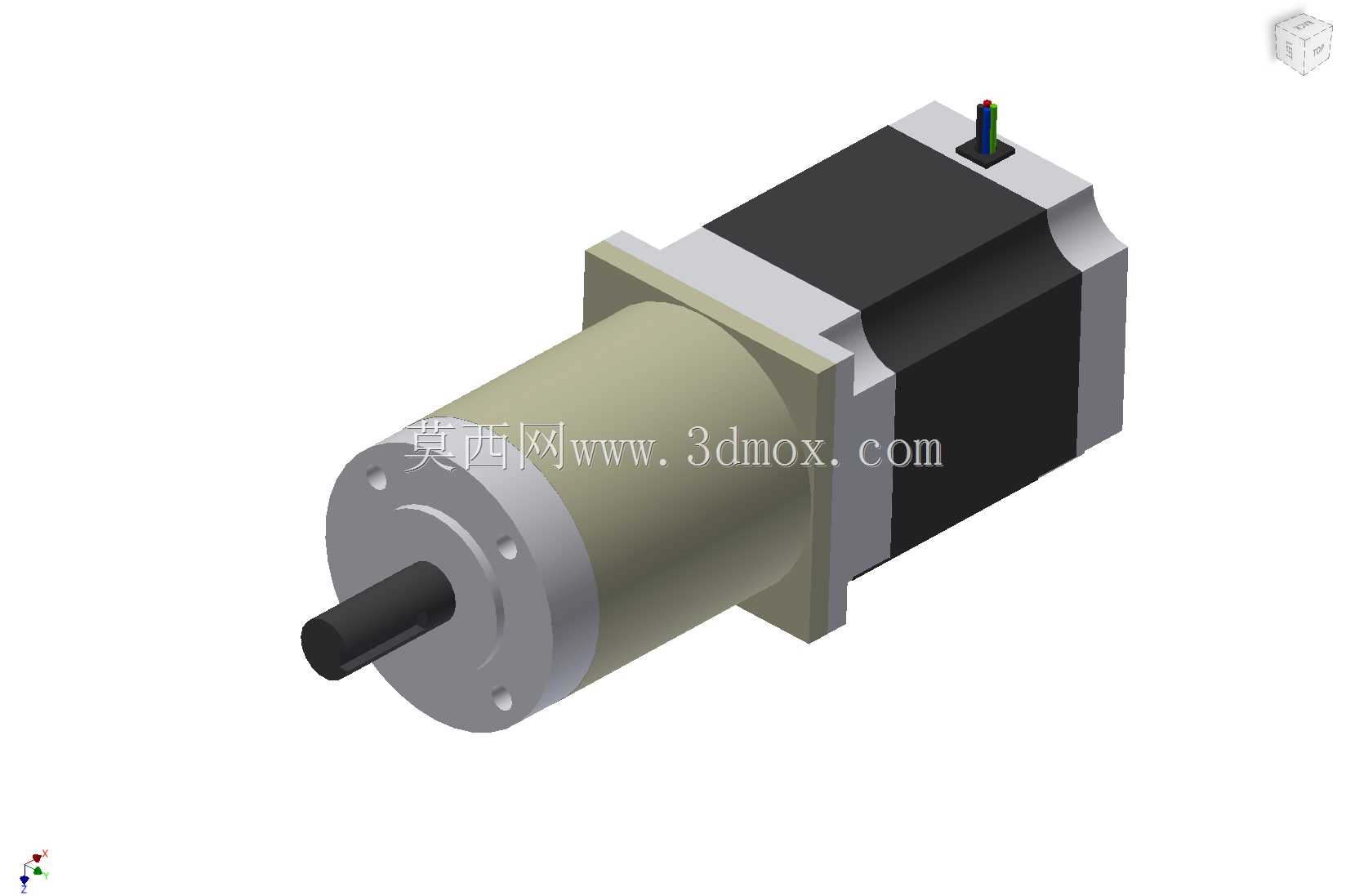

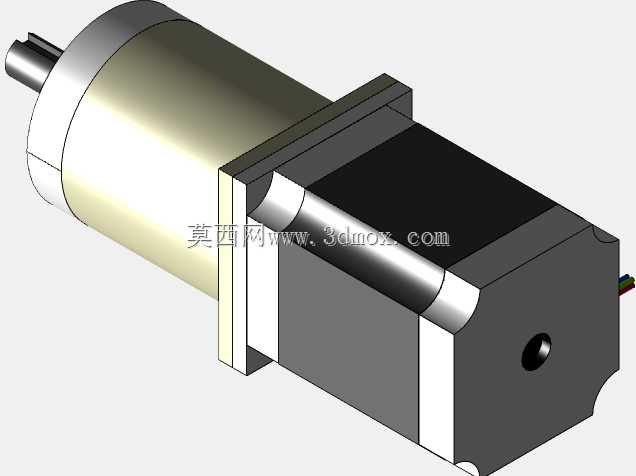

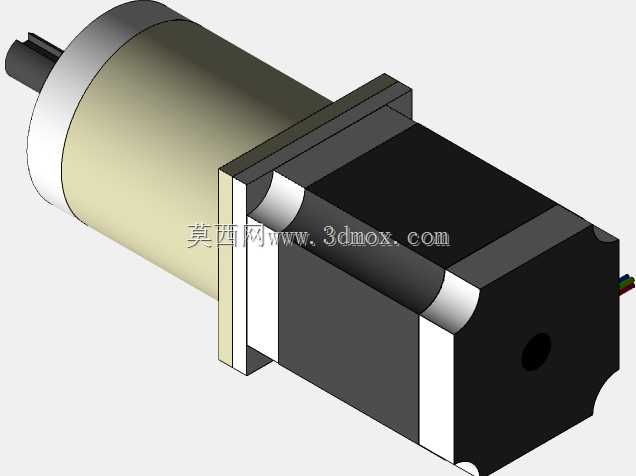

带行星减速结构23HS系列步进电机

　　这款带行星减速机构的步进电机，在小型自动化设备的传动链路里属于非常常见的动力执行单元，日常做非标设备结构选型时，这类集成减速箱的步进电机往往能解决很多直连步进电机扭矩不足、安装空间受限的痛点。先从实际应用场景说起，这类电机常出现在小型传送带的驱动端、点胶设备的位移轴、3D打印设备的送料机构、小型旋转工作台的分度驱动，还有一些民用智能设备的传动结构里，比如自动售货机的货道驱动、智能门锁的锁舌传动，只要是需要低转速、大扭矩、定位精度可控的小负载传动场景，都能看到这类集成减速箱步进电机的身影。

　　从功能特性上看，前端集成的行星减速箱，核心作用是把步进电机本体的高转速低扭矩输出，通过行星齿轮组的减速增扭，转化为低转速大扭矩的输出特性，同时行星减速结构的同轴度表现更好，相比平行轴减速箱，整体径向尺寸更紧凑，不会出现输出轴与电机轴偏心的问题，运行时的振动和噪音也能控制在较低水平。电机本体采用混合式步进结构，步距角精度稳定，配合减速箱的减速比，能把单步的输出转角进一步细分，提升负载端的定位分辨率，避免直连电机驱动小负载时出现的低速爬行、过冲问题。

　　做结构设计时，这类集成减速的步进电机，安装边界是选型阶段必须优先核对的参数。前端的安装法兰采用标准方形止口设计，止口的配合公差一般取H7/js6的过渡配合，安装孔位为对称分布的通孔，方便从前端直接锁付到设备的安装立板上，不需要额外做转接法兰。输出轴为单键圆轴结构，轴径与减速箱的额定输出扭矩匹配，轴伸长度控制在合理范围，避免带负载时出现轴端挠度变形，连接负载时可以选用抱紧式联轴器或者键连接，保证传动时无间隙回差。电机本体的尾部预留了出线空间，出线采用多芯屏蔽线，能减少驱动器脉冲信号传输时的电磁干扰，接线端的线序对应步进驱动器的A+、A-、B+、B-相位，接线时不需要额外做相位调整，按照常规两相步进电机的接线逻辑即可完成调试。

　　设计思路上，这款电机把减速箱与电机本体做了一体化集成，省去了用户自行搭配减速箱与电机时的同轴度校准、转接件设计的工作量，出厂时已经做好了齿轮组的润滑与间隙调整，齿轮组采用粉末冶金材质，兼顾耐磨性能与加工成本，减速箱的外壳采用锌合金压铸成型，散热性能优于塑料外壳，长时间运行时能把齿轮啮合产生的热量快速传导出去，避免内部润滑脂高温失效。电机本体的定子与转子冲片采用高导磁硅钢片，绕组的漆包线耐温等级满足常规工业场景的使用要求，外壳采用拉伸铝型材，表面做阳极氧化处理，既能提升散热效率，也能避免车间环境下的锈蚀问题。

　　实际选型使用时，需要注意安装时的轴向受力限制，这类带行星减速的步进电机，输出轴不能承受过大的轴向负载，比如直接连接丝杆做垂直传动时，需要额外加装支撑座承载轴向力，避免减速箱内部的行星齿轮架受力变形，影响传动精度。另外在调试驱动器参数时，因为减速箱存在一定的减速比，设置电子齿轮比时需要把减速比计算在内，避免出现脉冲当量计算错误，导致设备走位不准。日常维护时，这类一体化减速电机不需要定期加注润滑脂，出厂时填充的润滑脂能满足全生命周期的润滑需求，只需要定期检查安装螺丝的锁付力度，清理电机外壳表面的灰尘与油污，保证散热风道通畅即可。

　　从安装尺寸的细节来看，电机本体的截面尺寸符合57系列步进电机的安装规范，搭配的行星减速箱外径与电机本体截面尺寸接近，不会出现减速箱突出电机外圆的情况，在设备内部安装时，预留的安装空间只需要按照电机本体的截面尺寸留余量即可，不需要额外给减速箱预留避让空间。尾部的出线方向可以根据安装场景调整，部分批次的产品可以选择侧出线或者后出线，适配不同的设备内部走线空间，避免线缆与周边结构件出现干涉。
