60规格方形法兰安装步进电机结构设计

　　做非标设备结构选型时，步进电机是绕不开的执行元件，这款方形法兰安装的步进电机，是桌面级自动化设备、小型传动机构里应用极广的规格。先从安装边界说起，这类60机座的步进电机，法兰端采用标准四孔定位设计，安装孔位的中心距、轴伸长度、轴径都遵循通用工业规范，做安装板设计时不需要额外做非标适配，直接按照常规安装孔位打沉孔即可，输出轴为单出轴D型切边设计，搭配同步轮、联轴器时不需要额外做轴面防转加工，靠紧定螺丝就能锁死，避免长期正反转出现轴孔打滑的问题。从实际应用场景看，这类电机常出现在小型传送带的驱动端、点胶机的XYZ轴传动、3D打印设备的进给机构、小型雕刻机的运动轴驱动，还有一些自动锁螺丝机的送料机构动力端，因为步进电机的开环控制特性，

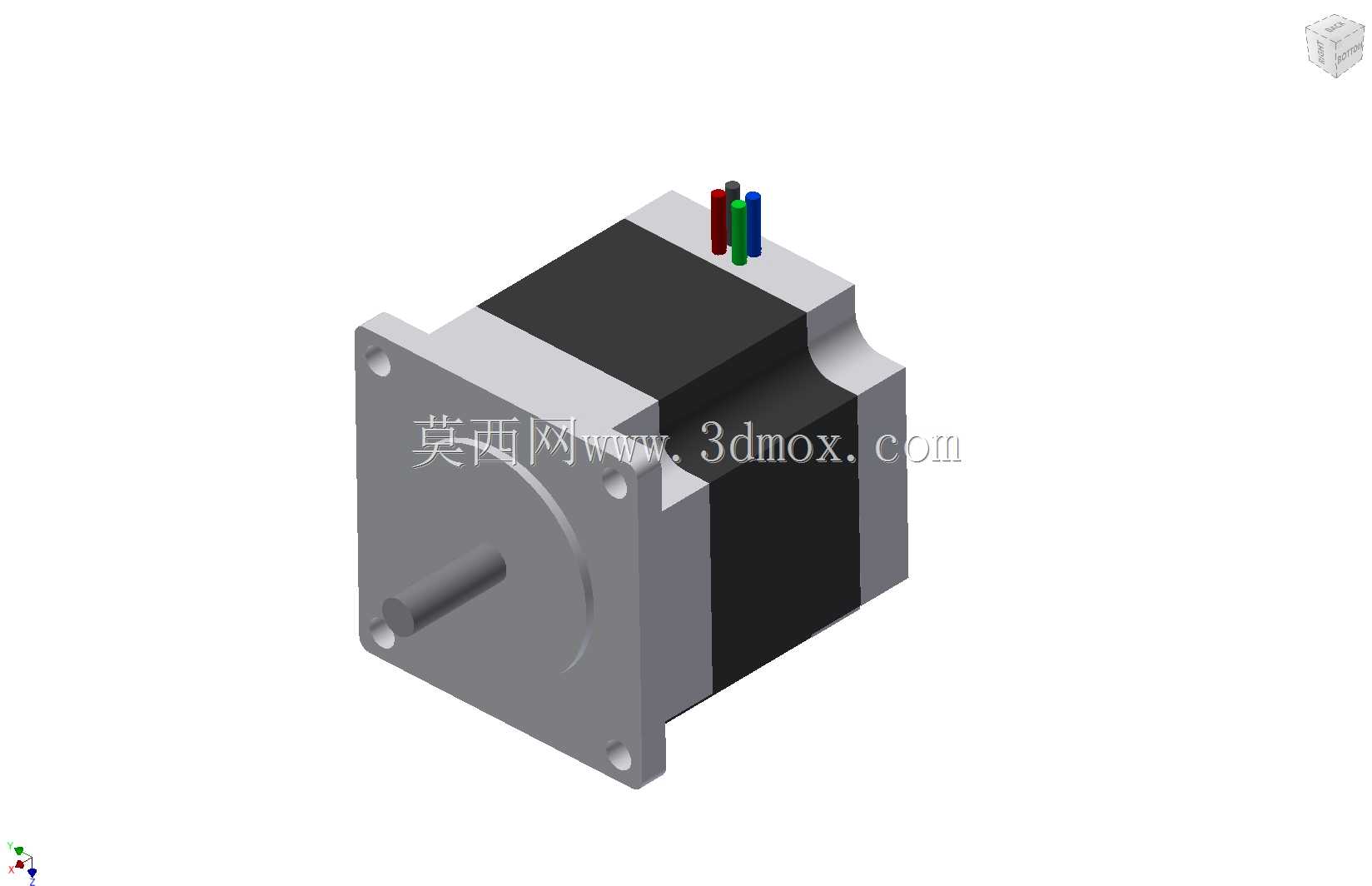

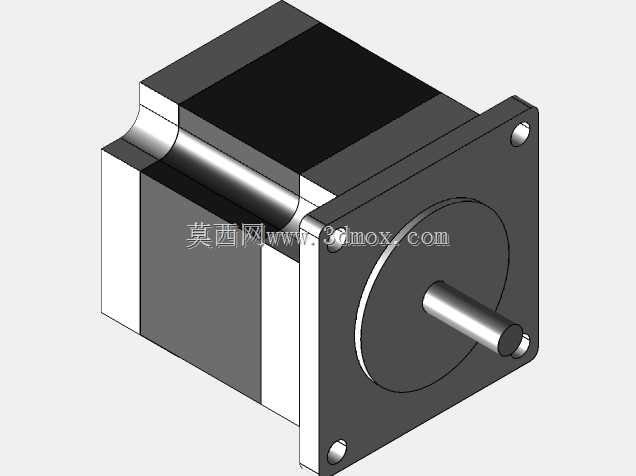

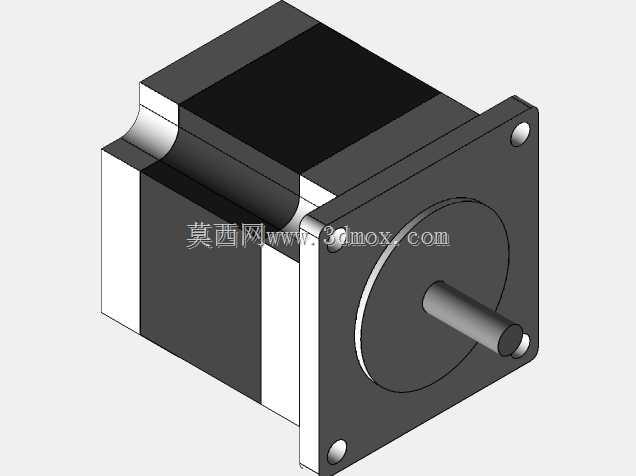

　　不需要额外加装编码器就能实现精准的角位移控制，对于成本敏感、定位精度要求在0.1度级别的设备来说，性价比远高于伺服电机。设计这款三维模型的时候，首先还原了电机的实际分层结构：前端的法兰安装座采用压铸铝合金材质的质感表现，安装面做了凸台定位设计，和设备安装板贴合时能保证同轴度，不会出现电机轴和传动部件不同心导致的径向跳动；中间的定子绕组部分做了方形外壳的倒角处理，实际生产中这个外壳是拉伸钢壳，表面做发黑处理，既可以保护内部的硅钢片和绕组，也能起到一定的散热作用；尾部的端盖同样是铝合金材质，预留了接线端的出线位置，模型里还原了红、绿、蓝、黑四根相线的出线结构，对应两相四线的接线方式，做电气布线设计时可以直接参考出线位置预留走线空间，

　　避免后期装配出现线缆和周边结构干涉的问题。从功能特性上看，这类步进电机的保持扭矩可以满足大部分小型负载的驱动需求，低速运行时不会出现明显的共振区，搭配细分驱动器使用时，运行平稳性可以满足大部分轻载传动的要求，模型里还原了电机本体的所有外部安装特征，包括法兰端的四个安装通孔、轴伸的长度和直径、机身的整体长度、尾部出线端的位置，做设备整体装配时，可以直接把这个模型调入装配体，做干涉检查、安装空间预留，不需要再手动测绘电机尺寸，能大幅缩短结构设计的周期。很多刚入行的结构工程师做选型时，容易忽略电机本体的散热空间预留，这款电机的机身外壳是主要散热面，设计安装结构时不要把电机外壳完全包裹在封闭腔体内，要预留至少5mm的空气流通间隙，

　　避免长时间运行出现过热丢步的问题；另外安装时要注意法兰面和安装板的贴合度，不要在法兰面和安装板之间加太厚的垫片，否则会导致电机轴和负载的同轴度偏差，长期运行会加剧轴承磨损，缩短电机使用寿命。模型的外形尺寸完全按照量产60步进电机的实际尺寸绘制，所有的安装孔位、轴伸尺寸、机身长宽高都和实物一致，做结构设计时可以直接用来生成安装板的工程图，不需要反复核对样本尺寸，也可以用来做设备的运动仿真，模拟电机运行时和周边部件的位置关系，避免出现运动过程中电机和其他结构碰撞的问题。从设计思路上，没有做多余的简化，把电机外部的所有特征都做了还原，包括接线端的线芯颜色区分、法兰面的定位凸台、轴端的D型切边、安装孔的沉头结构，这些细节都是实际装配时需要重点关注的部分，很多简化模型会忽略这些特征，导致设计出来的安装板和实物不匹配，需要二次返工，这个模型完全规避了这些问题，不管是做方案演示、装配干涉检查还是工程图导出，都能满足实际工程需求。
