带行星减速结构的42系列步进电机

　　在小型自动化设备的传动选型中，集成行星减速结构的步进电机一直是兼顾精度与扭矩输出的核心执行部件，这款适配42安装法兰的减速步进电机，主要面向小空间、高负载定位的传动场景，常见于3D打印设备的Z轴进给、小型桌面机械手的关节驱动、点胶设备的位移平台传动、智能仓储的小型分拣拨叉机构，以及医疗检验设备的样本输送工位，这类场景普遍对安装空间有严格限制，同时需要电机在低转速区间输出足够扭矩，避免丢步导致的定位偏差。

　　从结构设计来看，这款产品将行星减速箱与步进电机本体做了一体化集成，省去了用户自行搭配减速箱时需要做的同轴度校准、连接法兰加工等工序，减速箱的输出轴采用单出轴圆轴设计，轴径匹配常规的联轴器安装公差，可直接搭配同步轮、联轴器或者小型齿轮完成动力输出，电机尾部的出线采用多色线芯区分相序，接线时可直接对应驱动器的A+、A-、B+、B-端口，无需额外做线序定义的核对。设计阶段首先考虑的是安装边界的适配性，电机本体的安装法兰遵循42系列步进电机的通用安装孔位，孔距为31mm的正方形分布，安装孔采用M3螺纹通孔，用户在替换同规格普通步进电机时，无需更改原有设备的安装板开孔尺寸，仅需核对输出轴长度与减速比参数即可完成替换。

　　行星减速箱部分采用直齿行星传动结构，内齿圈与减速箱外壳做一体化设计，减少了装配环节的累积公差，太阳轮直接与电机转子轴过盈配合，避免了键连接带来的回程间隙，行星轮采用三个均布的结构设计，可均匀分担输出端的负载，相比单级齿轮减速，这种结构的传动效率更高，同时运转时的噪音更低，在低速运行时不会出现明显的齿轮啮合振动。电机本体的定子与转子间隙控制在0.02mm以内，保证了电机的步距角精度，搭配减速箱后，输出端的等效步距角会随减速比等比例缩小，可进一步提升设备的定位分辨率，适合需要微量进给的传动场景。

　　在实际选型应用中，需要注意安装边界的几个核心尺寸：首先是电机总长度，包含减速箱的整体长度要比普通42步进电机更长，在做设备结构布局时，需要预留足够的轴向安装空间，避免与周边的结构件发生干涉；其次是输出轴的径向负载能力，由于减速箱输出轴的支撑轴承跨距更大，相比普通步进电机的出轴，可承受更大的径向力，适合直接驱动带轮或者齿轮的场景，但如果是轴向负载较大的工况，仍需要额外增加推力轴承做支撑；最后是减速箱的安装同轴度，虽然一体化设计已经保证了电机与减速箱的同轴度，但在安装负载时，仍需要保证负载轴与电机输出轴的同轴度误差控制在0.1mm以内，避免长期运行时出现偏载导致的轴承磨损、齿轮断齿等问题。

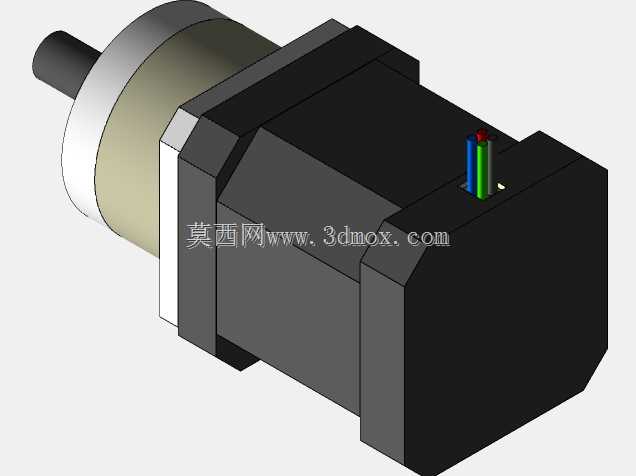

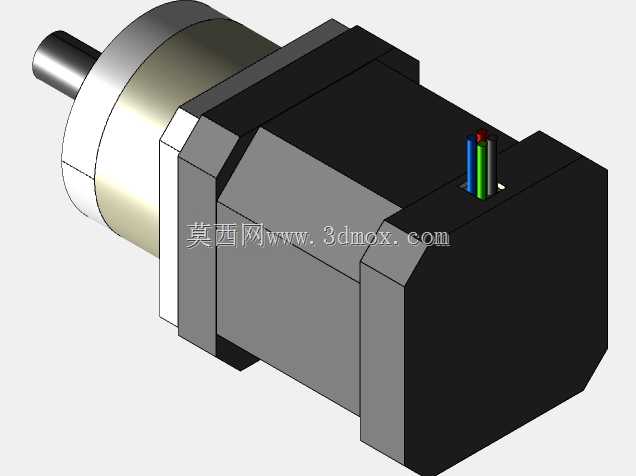

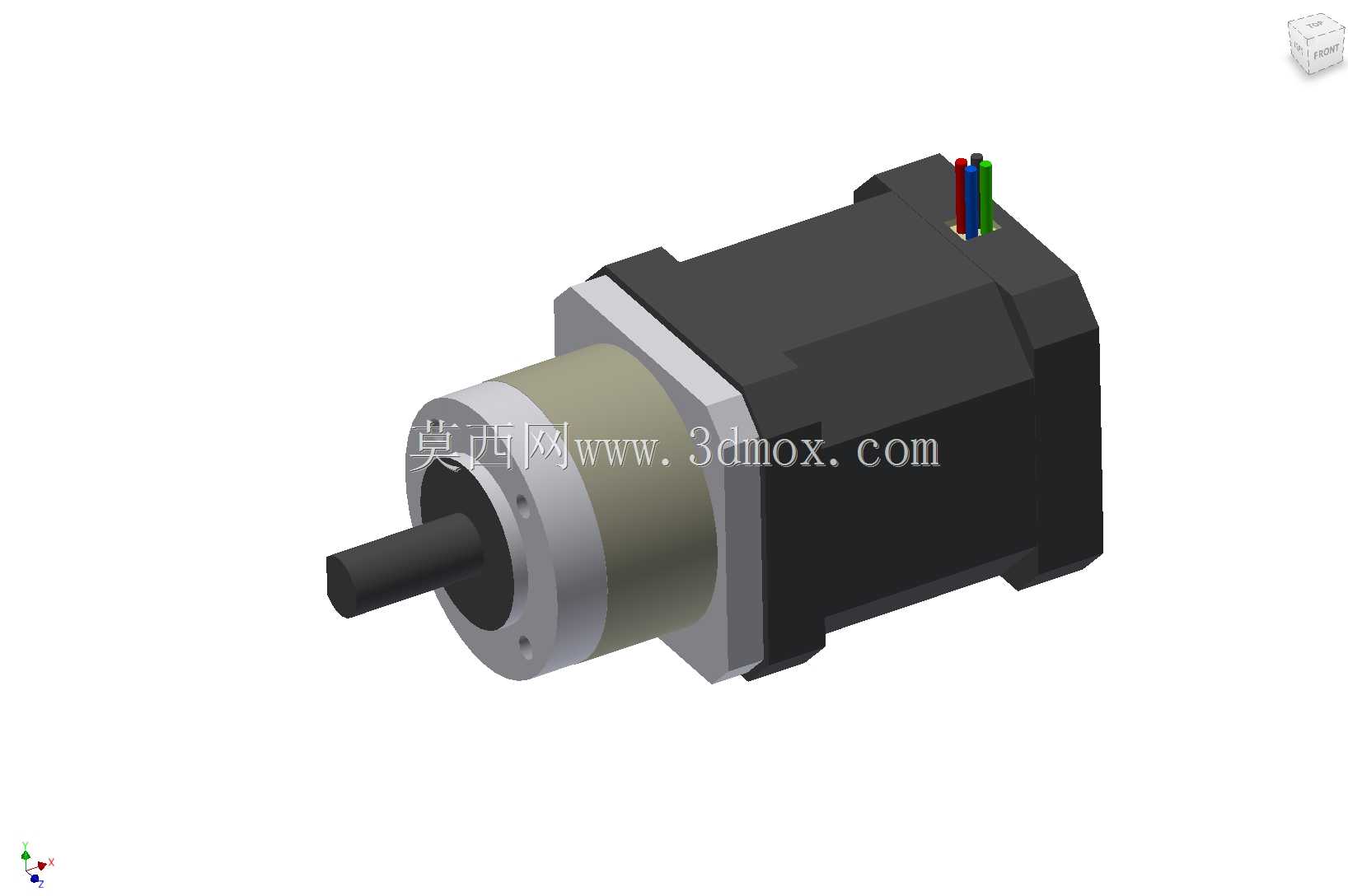

　　从功能特性来看，这款减速步进电机在低速区间的扭矩输出相比同规格普通步进电机有明显提升，可避免普通步进电机在低转速下容易出现的共振问题，同时减速箱的存在也降低了负载转动惯量与电机转子惯量的比值，让电机的启停响应更快，在频繁正反转的工况下，不会出现过冲或者丢步的问题。在做三维结构设计时，这款模型完整还原了电机的外形轮廓、安装孔位、出轴长度以及接线位置，结构工程师在做设备整体装配时，可直接将模型导入装配体中，完成安装空间的干涉检查、连接部件的尺寸匹配，无需自行测绘电机外形，可大幅缩短结构设计阶段的选型与建模周期。建模时对减速箱与电机本体的衔接台阶、安装孔的沉头深度、出轴的扁位结构都做了精准还原，可直接用于生成工程图的安装示意，也可用于设备的运动仿真，模拟电机运转时与周边结构的安全距离。

　　在实际设备调试阶段，这类集成减速箱的步进电机，驱动器参数设置与普通步进电机基本一致，仅需要根据减速比换算对应的脉冲当量即可，不需要额外调整驱动电流或者细分参数，对于设备开发人员来说，学习成本极低，可直接沿用原有普通步进电机的驱动方案，仅需根据负载扭矩需求选择对应减速比的型号即可。需要注意的是，在垂直安装的场景下，需要搭配带抱闸的型号或者在传动链路中增加自锁结构，避免设备断电时负载下滑导致的位置偏差或者安全问题，这款模型的结构也预留了抱闸器的安装空间，可根据实际需求拓展对应的功能结构。
