带行星减速结构的14HS系列步进电机

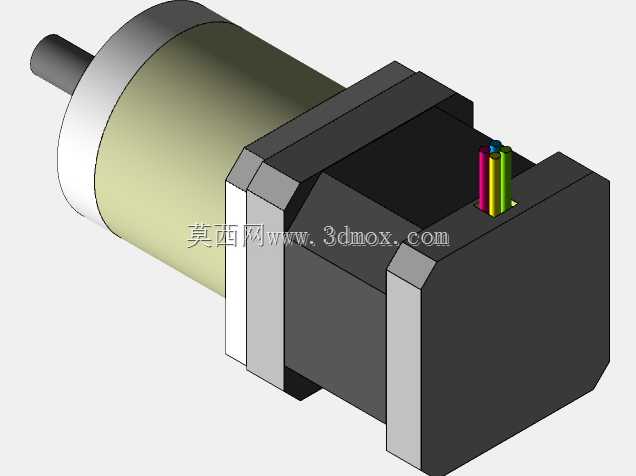

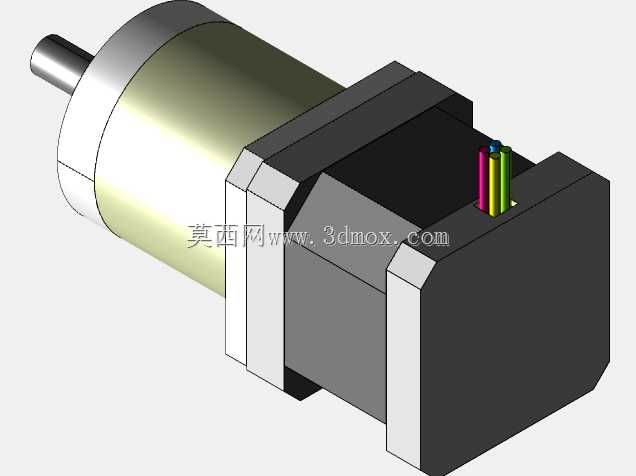

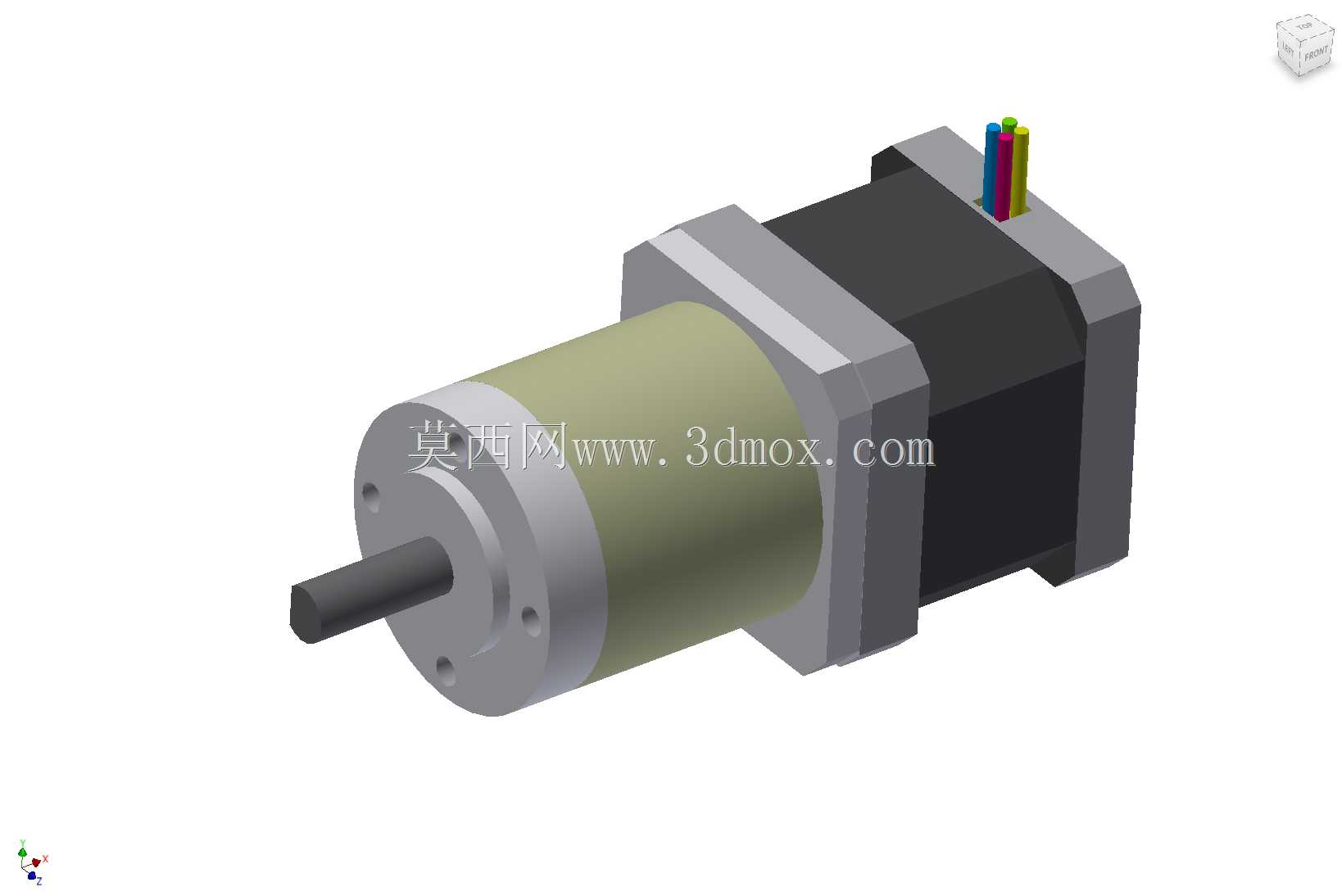

　　这款集成行星减速结构的步进电机，在小型自动化设备的传动链路里属于非常典型的执行端部件，日常做小型模组选型、非标设备改型时经常会碰到这类结构的应用。从实际使用场景来看，这类带减速箱的步进电机常出现在3D打印机的挤出机构、小型桌面机械手的关节传动、医疗检测设备的样本推送工位、智能安防设备的云台转动结构里，这些场景普遍对输出扭矩有要求，但安装空间又十分受限，普通同机座号的步进电机扭矩不足以带动负载，直接选大机座号的电机又会挤占过多安装空间，这类集成减速箱的结构刚好能平衡扭矩输出和安装尺寸的矛盾。

　　从功能特性上看，前端的行星减速结构可以在不提升电机本体额定转速的前提下，通过齿轮组的减速比放大输出扭矩，同时降低输出轴的转动惯量，让负载启停的响应速度更快，也能避免步进电机低速运行时容易出现的低频振动问题，对于需要低速平稳传动的工位来说适配性很强。电机尾部引出的多色芯线是对应步进电机的不同相序，接线时可以通过线色区分相绕组，减少现场接线的错接概率，出线端做了固定处理，避免设备运行时的拉扯导致线芯断裂。

　　做这款模型的结构设计时，首先要明确安装边界的约束：电机本体是14机座号的方形结构，安装孔位的中心距、止口尺寸都要符合对应机座号的通用安装规范，这样用户替换同规格电机时不需要重新加工安装板。前端减速箱的输出轴采用单扁位结构，配套的传动轮、联轴器可以通过紧定螺丝直接锁在扁位上，防止传动时出现轴跟转的打滑问题，输出轴的伸出长度、轴径都要匹配常用的小型传动件尺寸，避免用户选型后还要二次加工轴件。减速箱的外壳和电机本体的衔接处做了同轴度定位台阶，保证减速箱的齿轮组和电机输出轴的同轴度误差控制在允许范围内，减少齿轮啮合时的偏磨问题，提升整体传动的使用寿命。

　　从外形尺寸的安装边界来看，电机本体的方形外廓尺寸适配小型设备的紧凑安装空间，整体轴向长度包含减速箱和输出轴的尺寸，在做布局设计时可以直接把模型导入装配体，校核和周边结构件的干涉情况：比如安装时电机尾部的出线空间要预留足够的折弯半径，避免线材被挤压破损；前端输出轴和负载连接件的配合长度要匹配，不能出现轴顶到负载内部结构的问题；侧面的安装孔是通孔设计，从电机侧锁螺丝到安装板上时，要预留螺丝头的沉孔空间或者扳手操作空间。

　　实际做结构选型时，还要注意这类减速步进电机的负载匹配：不能因为减速后扭矩变大就超负载使用，要核算负载的转动惯量和电机输出轴的惯量比，保证在合理区间内才能让电机运行平稳，不会出现失步问题。模型里还原的减速箱外壳的固定螺丝位置、电机端盖的接缝细节，也能帮助做结构设计时判断拆装维护的空间是否足够，比如后期需要更换电机或者维护减速箱时，周边的结构件会不会挡住拆装螺丝的操作路径，这些细节在三维布局阶段就能提前发现问题，避免后期加工装配时才发现维护空间不足的问题。另外，电机本体的外壳是方形结构，做安装板设计时可以利用方形外廓做防转定位，不需要额外加定位销就能保证电机安装的周向位置精度，对于需要保证输出轴朝向的工位来说，这个结构特性能减少装配时的调整工作量。
