这类带开口夹槽的轴连接构件,在轻工自动化输送线、小型工装夹具调整机构、通讯设备架设的可调支架里应用十分普遍,核心作用是实现垂直相交轴系的位置锁紧与铰接支撑,相比一体式轴套,它的开口结构允许装配时快速套入轴杆,不需要从轴端逐段穿装,在设备后期维护、工位调整时能大幅减少拆装工作量,尤其适合排布紧凑、轴段中间需要加装固定支撑的场景。

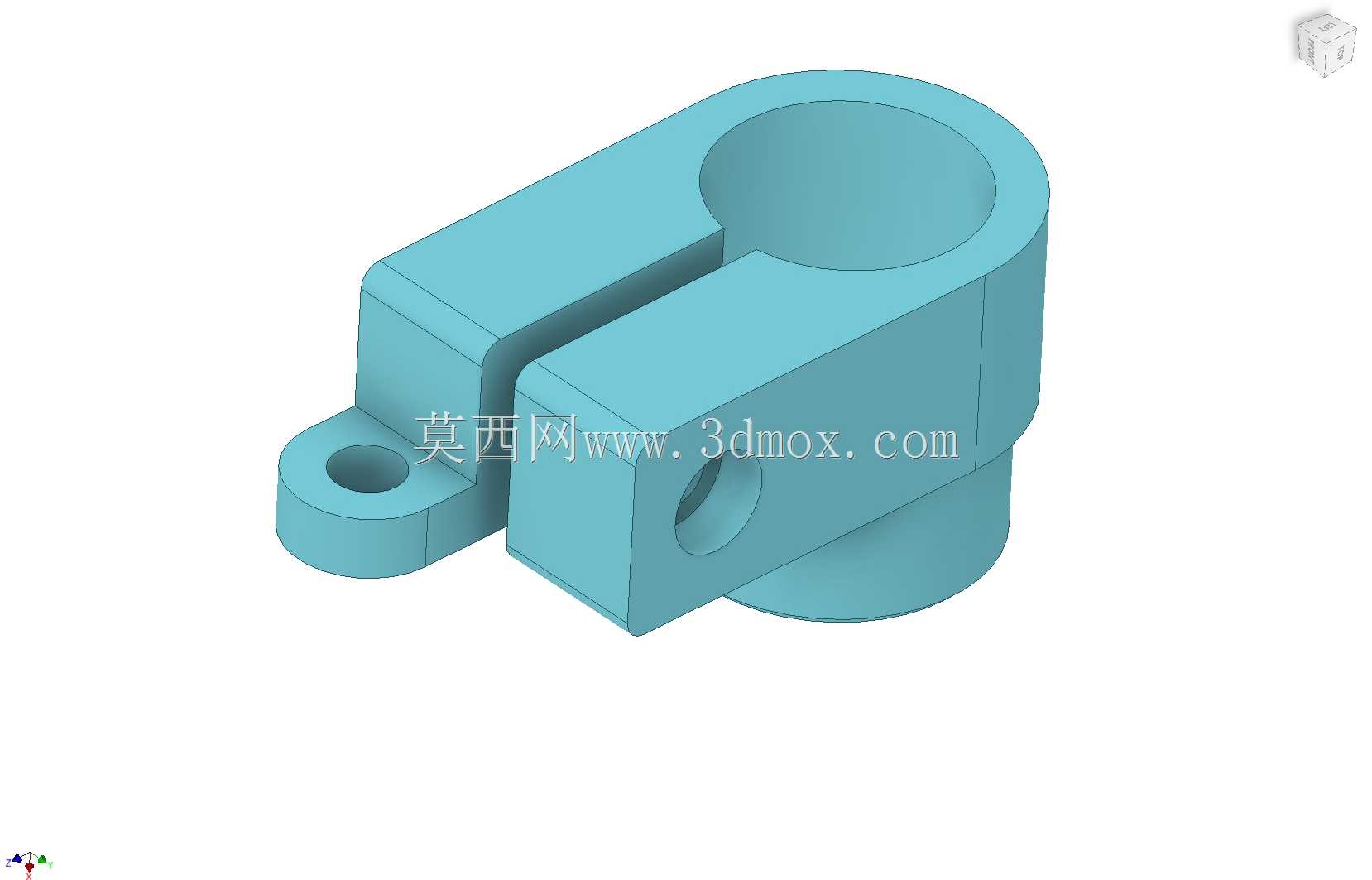

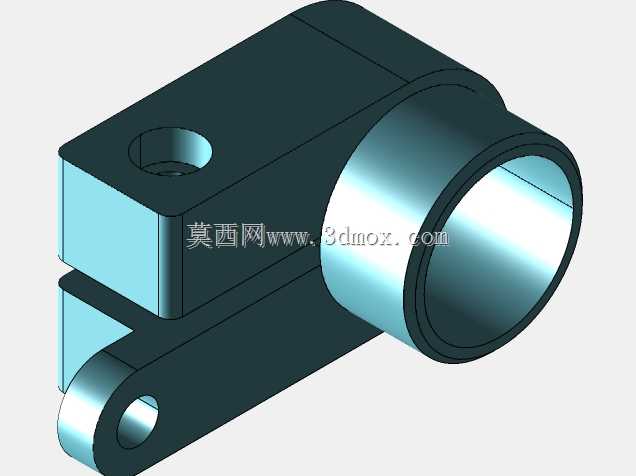

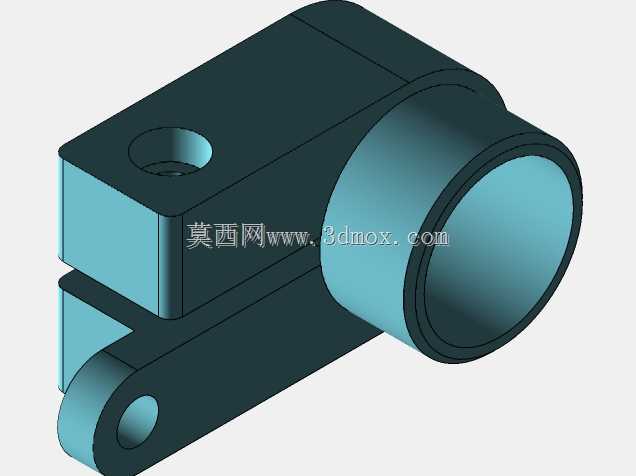

从结构功能来看,构件主体的大直径通孔用于穿装主轴,开口槽将孔壁分割为两个夹紧臂,臂上预留的横向销孔用来穿装锁紧螺栓,拧紧螺栓时两个夹紧臂产生弹性形变,抱紧中间的主轴,实现构件在轴上任意位置的固定,这种锁紧方式不会在轴表面加工键槽或者定位孔,不会削弱主轴的结构强度,调整位置时只需要松开螺栓就能沿轴滑动、绕轴旋转,调整到位后直接锁紧,定位灵活度很高。构件下方延伸出的带孔凸耳,是用于连接从动杆件的铰接端,凸耳上的小孔用于穿装铰接销,和被带动的摆杆、连杆形成转动副,当主轴转动或者构件沿主轴滑动时,就能带动铰接的杆件完成预设的摆动、推拉动作,很多小型手动调节机构、气动摆杆机构里都能看到这类结构的身影。
设计这类构件的时候,首先要核算开口槽的形变余量,槽宽一般取主轴直径的1/12到1/10,既要保证锁紧时臂部有足够的弹性变形量抱紧轴面,又不能让槽宽过大导致锁紧时臂部应力超过材料屈服极限,出现永久变形失去夹紧力。材料通常选用压铸铝合金或者增强尼龙,铝合金件的夹紧臂厚度取孔径的1/5左右就能满足锁紧强度要求,尼龙件则需要适当加厚臂部,避免长期锁紧出现蠕变松弛。主体大孔的公差一般取H7级,和主轴采用间隙配合,保证滑动、转动调整时顺畅不卡滞,孔壁的表面粗糙度控制在Ra1.6到Ra3.2之间,太粗糙会磨损轴面,太光滑则会降低摩擦系数,需要更大的锁紧力才能保证固定不打滑。
安装边界方面,这类构件的轴向总长度要根据夹紧力需求确定,通常大孔的轴向长度不小于孔径的1.2倍,过短的话夹紧时接触面积不足,容易受侧向力出现偏转,无法保证铰接端的位置精度。下方凸耳的铰接孔中心和主轴中心的垂直距离,要根据连接杆件的运动行程计算确定,这个偏心距直接决定了铰接端的摆动半径,设计时要预留足够的运动空间,避免构件摆动时和周边的其他零部件发生干涉。凸耳上的铰接孔公差取H8级,和铰接销采用小间隙配合,保证转动灵活的同时减少旷量,避免机构运动时出现冲击噪音。横向锁紧销孔的位置要尽量靠近开口槽的根部,这样拧紧螺栓时夹紧力的力臂更短,能以更小的螺栓扭矩获得足够的抱紧力,同时要注意销孔边缘和大孔内壁的距离不能小于3mm,避免壁厚太薄出现应力开裂。
实际应用中,这类构件经常成对使用,在同一根主轴上固定多个铰接点,分别带动不同的连杆完成多工位的协同动作,比如小型包装设备的料门启闭机构、通讯天线架设的角度调整支架、工装夹具的快速压紧摆臂,都能通过调整这类构件在轴上的位置、旋转角度,快速适配不同的工作行程需求,不需要重新加工定制零件,大幅降低了设备调试的周期和改造成本。设计建模时要特别注意开口槽根部的圆角处理,不能做成直角尖角,避免锁紧时应力集中导致臂部断裂,圆角半径一般取1到2mm,既能分散应力,也不会影响夹紧时孔壁和轴面的贴合度。
