弯臂式支撑连接件三维结构设计

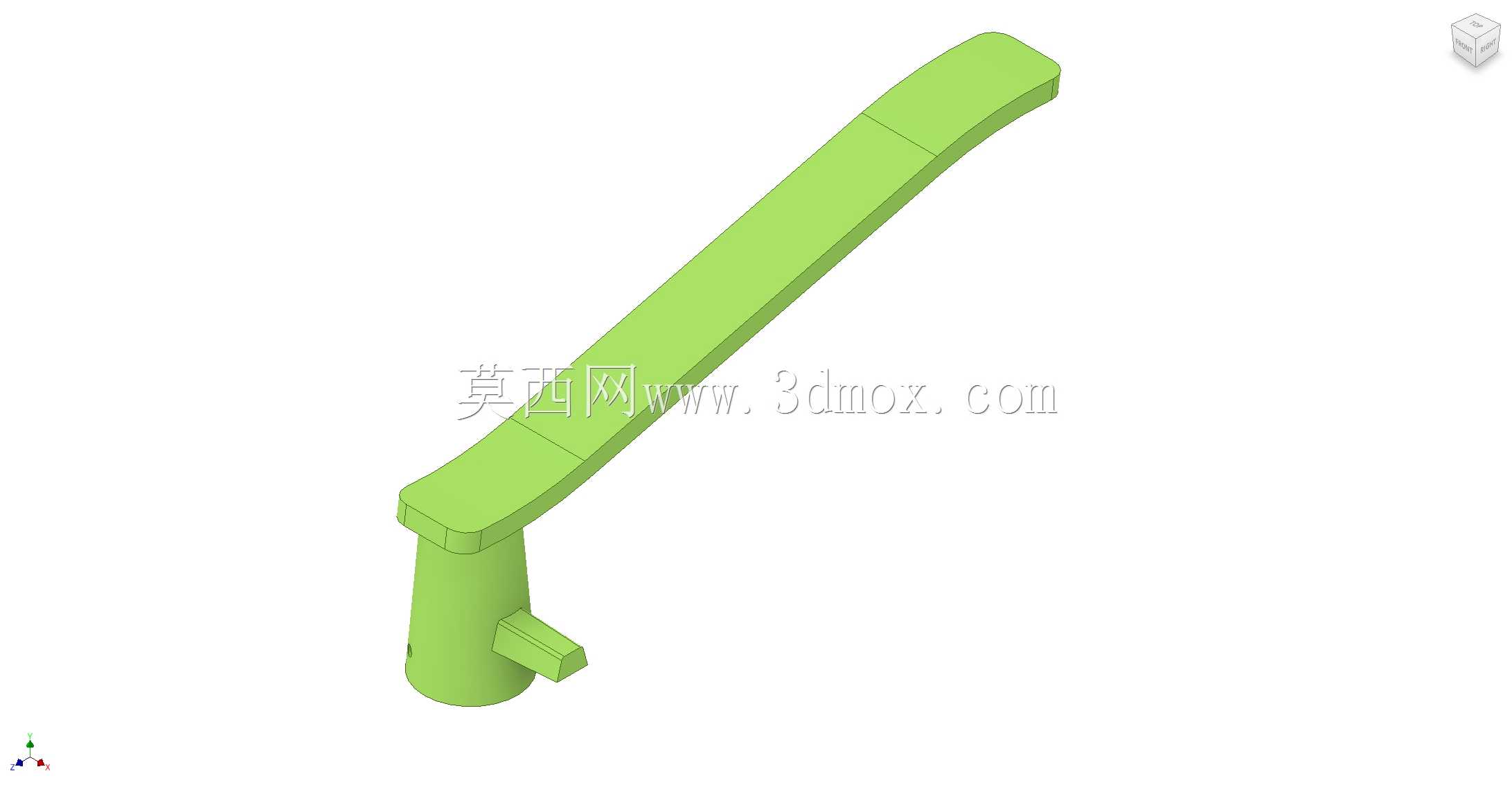

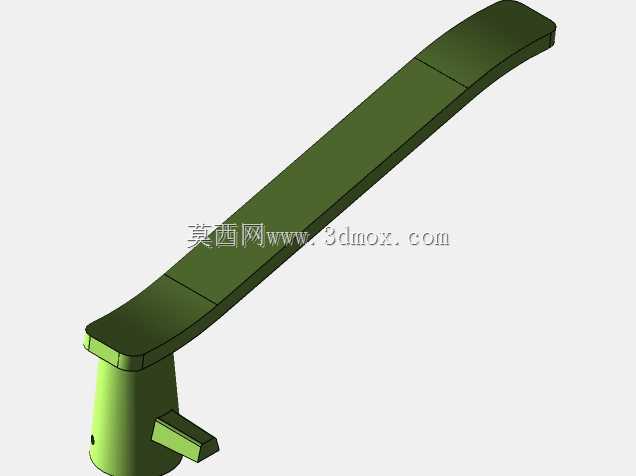

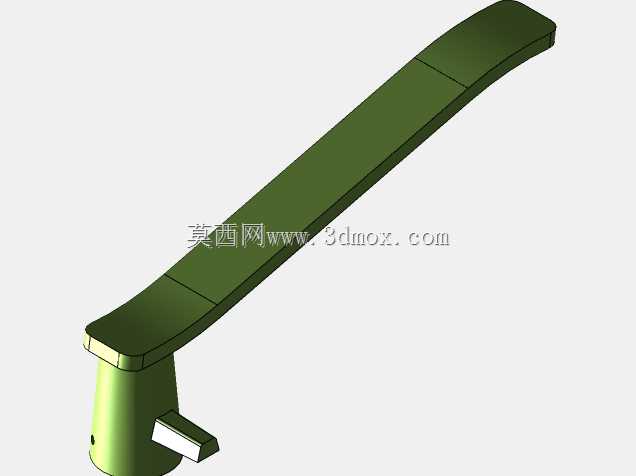

　　这类弯臂式支撑连接件，多应用在小型桌面设备、工位辅助工装、手持操作终端的挂载场景中，核心作用是为末端搭载的小型功能部件提供稳定的悬臂支撑，同时预留足够的操作避让空间，避免支撑结构与操作人员的动作路径、设备周边的其他管线构件产生干涉。从结构形态来看，构件整体分为底部安装基座与长悬臂两个核心区段，底部基座采用圆柱式主体结构，侧面延伸出带定位特征的凸块，这个凸块并非冗余设计，而是安装时的周向防转结构，当基座插入对应安装孔位后，凸块会卡入安装面预留的卡槽内，避免悬臂在承受末端载荷时发生周向转动，保障支撑姿态的长期稳定。基座与悬臂的衔接位置做了大圆角过渡处理，这一设计并非单纯为了外观顺滑，而是从结构力学角度出发，

　　降低衔接位置的应力集中系数——悬臂承受载荷时，最大应力往往出现在根部与基座的连接位置，大圆角过渡可以将应力峰值降低30%以上，避免长期受载后出现根部断裂的问题，尤其是采用塑胶材质注塑成型的场景下，大圆角也能优化注塑过程中的熔体流动路径，减少填充不足、内应力集中的成型缺陷。悬臂段采用分段式等宽截面设计，整体沿长度方向呈平缓的弧形弯曲，这种弧形走向并非随意绘制，而是结合实际操作的人机工程角度确定的：当末端搭载操作按钮、小型显示模块或者辅助工装头时，弧形悬臂可以将末端部件自然引导到操作人员最舒适的操作高度与角度，不需要额外增加角度调节关节就能适配多数站姿、坐姿操作的工位需求。悬臂的截面采用带微小拔模斜度的矩形结构，

　　既保证了垂直于载荷方向的抗弯截面模量，让悬臂在额定载荷下的形变量控制在允许范围内，也适配注塑成型的脱模需求，不需要复杂的侧向抽芯结构就能完成成型，有效降低模具加工与量产的成本。在安装边界方面，底部基座的圆柱直径与安装面板的开孔尺寸采用间隙配合设计，配合公差控制在0.1mm到0.2mm之间，既保证安装时可以顺利插入孔位，又不会因为间隙过大导致安装后出现晃量；侧面防转凸块的尺寸与安装卡槽的尺寸采用过渡配合，安装到位后凸块与卡槽侧面完全贴合，直接传递周向的扭矩载荷，避免连接螺栓承受额外的剪切力。悬臂的长度设计经过载荷校核，当末端承受500g以内的挂载重量时，悬臂末端的静形变量不超过2mm，完全满足小型操作部件的支撑精度需求，

　　不会因为形变过大导致末端部件出现位置偏移、操作手感变差的问题。从设计思路的层面来看，这类支撑件不需要做复杂的可调结构，因为多数应用场景下的安装位置与操作姿态是固定的，一体化的弯臂结构相比带关节的可调支撑结构，零件数量更少，装配工序更简单，长期使用也不会出现关节松动、姿态偏移的问题，可靠性更高。在细节处理上，悬臂的所有棱边都做了0.5mm的小圆角倒角，避免安装和使用过程中锋利的棱边划伤操作人员的手部，也能减少棱边位置的应力集中；基座的下端面做了平面度要求，安装后与安装面板完全贴合，保证支撑面的受力均匀，不会出现局部应力过大导致面板变形的情况。这类构件在实际应用中，还可以根据不同的挂载需求调整悬臂的弯曲角度与截面尺寸，如果末端挂载重量更大，可以适当增加悬臂的截面厚度，或者在悬臂内部增设加强筋结构，在不增加过多材料重量的前提下提升整体的抗弯刚度；如果应用场景有耐腐蚀需求，也可以更换为ABS、PC或者尼龙材质，适配不同的工业使用环境。
