带径向凸齿的离心式叶轮结构设计

　　这类带周向均布凸齿的轮状结构，核心应用场景集中在小型离心式流体输送设备、微型涡轮动力单元以及部分需要径向拨料的轻载输送机构中，日常接触最多的小型桌面吸尘设备动力端、微型气动马达的做功叶轮、小型鼓风机的风轮结构，都能看到同类型的设计逻辑。从实际功能来看，该结构依靠周向均匀排布的径向凸齿，在随中心轴高速旋转时，要么通过齿面与流体介质接触完成动能传递，实现流体的轴向进、径向出的增压输送，要么通过凸齿的拨动作用，完成颗粒状物料的均匀拨送，部分同结构的制动组件里，这类凸齿还会和阻尼块配合，实现旋转过程中的渐进式制动效果。

　　设计过程中首先要匹配的是安装边界，中心的带台阶轴孔是核心安装基准，轴孔内的定位槽需要和动力输出轴的定位销完全契合，避免高速旋转时出现周向打滑，轴孔的台阶深度要严格匹配输出轴的轴肩尺寸，保证叶轮安装后端面和轴肩完全贴合，不会出现轴向窜动。轮盘的基体厚度需要根据工作转速做强度校核，日常应用在每分钟一万转以内的工况下，轮盘基体厚度取凸齿高度的三分之一即可满足强度要求，若应用在更高转速的涡轮工况，还需要在轮盘背面增加辐射状加强筋，抵消高速旋转产生的径向离心力，避免轮盘出现径向形变。

　　周向凸齿的设计是整个结构的核心，首先要保证所有凸齿的周向分度误差控制在0.05毫米以内，若分度不均，高速旋转时会产生明显的动不平衡量，带来整机振动、轴承磨损加快的问题。凸齿的型线并非简单的矩形直齿，齿面沿旋转方向会做微小的倾斜处理，若用于流体输送，倾斜角度要匹配流体的入射角度，减少流体冲击齿面产生的紊流和噪音；若用于物料拨送，齿端会做微小的圆角处理，避免拨送过程中卡滞物料或者刮伤接触的料道壁面。凸齿和轮盘基体的连接处必须做圆角过渡，绝对不能出现直角尖角，否则高速旋转时应力会集中在连接根部，长时间运行容易出现齿根断裂的失效问题。

　　从安装适配的尺寸边界来看，这类小型叶轮的外径通常控制在50到120毫米区间，适配功率在100瓦到500瓦的小型动力单元，轴向总厚度不超过30毫米，能够嵌入紧凑的设备腔体内部，不需要额外预留过大的安装空间。安装时除了中心轴孔的配合，轮盘背面的止口要和腔体内部的定位台阶配合，保证叶轮旋转时和腔体内壁的间隙均匀，单边间隙控制在0.3到0.8毫米之间，间隙过大会出现流体回流、输送效率下降的问题，间隙过小则容易因为热胀冷缩出现叶轮擦碰腔壁的故障。

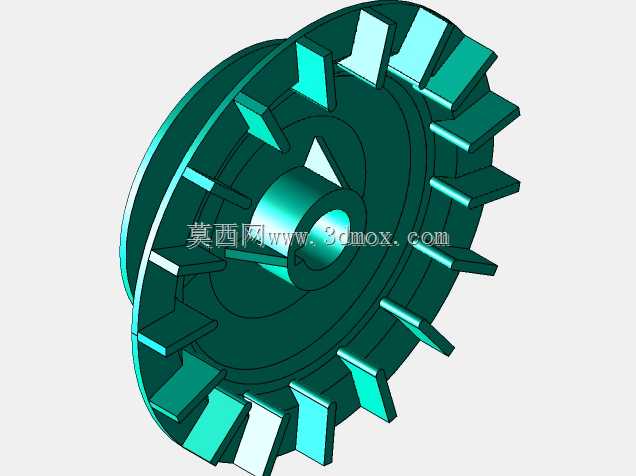

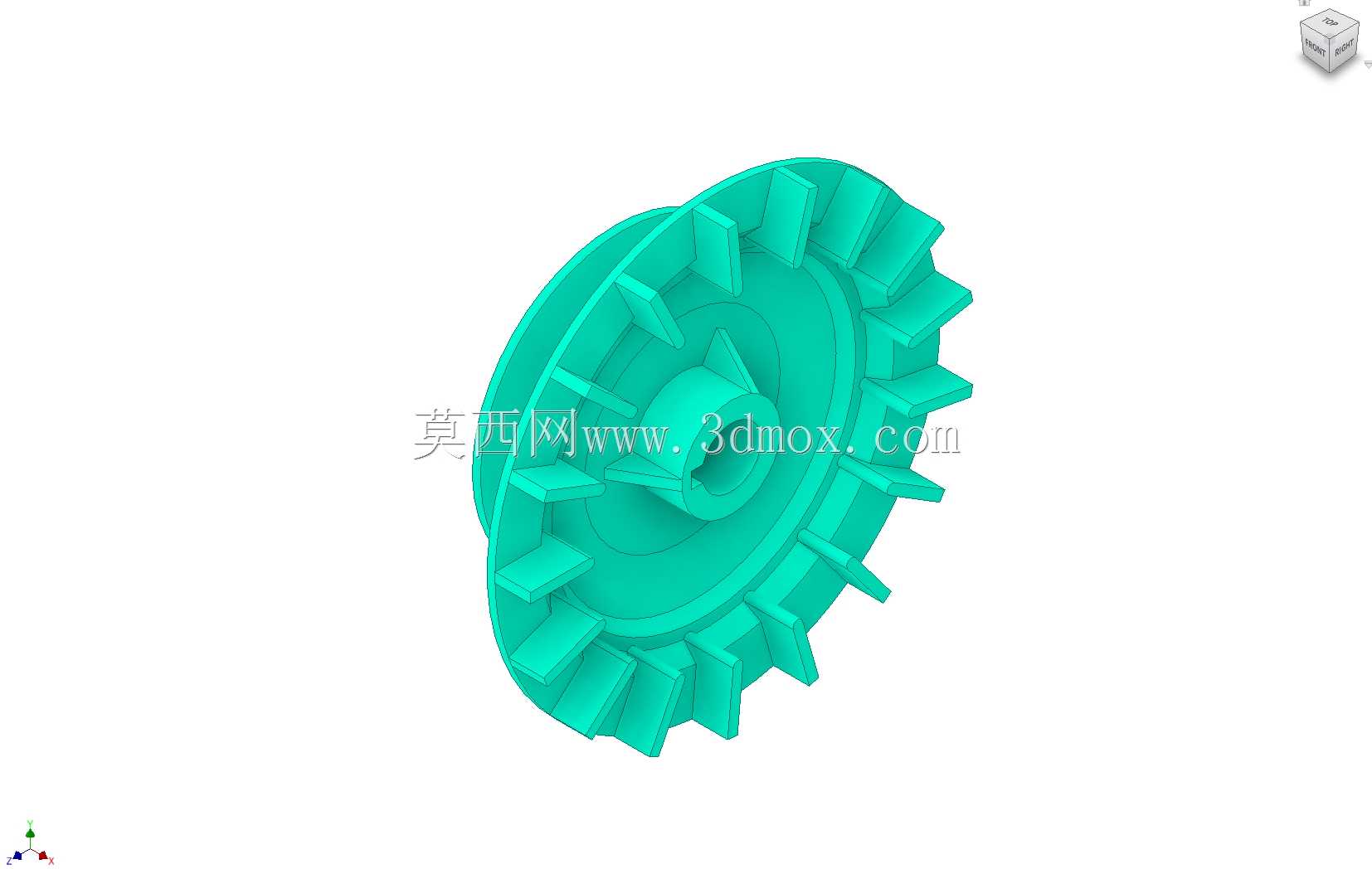

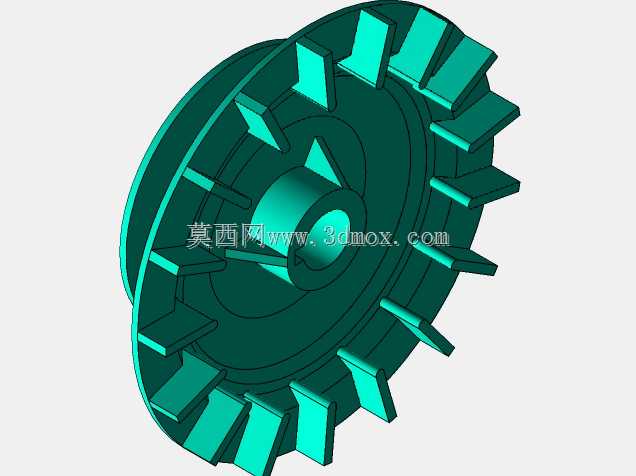

　　实际建模过程中，首先要确定中心轴孔的基准轴线，所有的旋转特征都要以该轴线为唯一基准，避免出现不同轴的问题。先绘制轮盘基体的旋转截面，完成基体特征后，再绘制单个凸齿的截面草图，通过圆周阵列的方式生成所有凸齿，阵列时要严格保证实例数量和分度角度的准确性，阵列完成后要逐个检查齿根的过渡圆角，不能出现遗漏。建模完成后需要做动平衡的模拟校验，对质量分布不均的位置做微小的去重处理，保证整体的质心落在中心轴线上，减少实际运行时的振动。这类结构不需要做额外的表面处理，若应用在有腐蚀的流体环境中，只需要选择对应的耐腐蚀工程塑料或者金属材质即可，常规工况下采用普通注塑工艺就能实现批量生产，加工成本低，一致性容易保证，适合大规模应用在小型民用机电设备中。
