这类带侧孔与端部滚花的细长轴件,在小型手动工具、便携通讯辅助设备、轻工装配工装里的应用占比不低,很多时候作为伸缩调节机构的内芯杆件、定位锁止的滑动杆件使用,日常接触到的便携天线伸缩内杆、小型扭力工具的传力杆、文具类伸缩结构的芯轴,都能见到同结构轴件的身影。从结构功能来看,轴身靠近端部的径向小孔,主要用于穿装定位销或者弹簧卡珠,实现杆件伸缩到指定位置后的卡滞锁止,避免杆件受轴向力时出现非预期滑移;轴身中段的浅凹坑,是为了配合外部套筒内壁的弹性凸点,实现档位感的调节反馈,用户推拉调节时能清晰感知到档位切换的节点,不会出现调节过位或者定位模糊的问题;端部的滚花段采用直纹滚花设计,滚花深度控制在0.2-0.3mm区间,
既可以保证和外部塑胶或者金属套筒压装时的足够摩擦力,避免轴件和套筒之间出现相对转动,又不会因为滚花过深导致压装时套筒内壁被切削产生多余碎屑,影响装配后的滑动顺畅度。设计这类细长轴的时候,首先要控制长径比,本次设计的轴件长径比控制在22:1,属于常规细长轴范畴,选材时优先选用冷拉圆钢作为毛坯,减少外圆车削的加工余量,降低加工过程中因为切削应力导致的轴件弯曲变形;轴身的外圆公差统一按h7级控制,表面粗糙度控制在Ra1.6,保证和外部滑动套筒的配合间隙在0.02-0.04mm之间,既不会因为间隙过大出现晃动,也不会因为间隙过小导致滑动卡滞。径向小孔的位置度公差控制在φ0.1mm以内,孔口做0.1mm的倒角处理,
避免穿装销钉或者卡珠时刮伤零件表面,同时也能消除孔口的锐角毛刺,防止装配时划伤操作人员。端部滚花段的长度根据压装深度确定,一般比配合套筒的压装深度长1mm,保证压装后滚花段完全嵌入套筒内部,不会出现外露的滚花棱角影响外观或者使用安全。安装边界方面,这类轴件的装配空间一般为圆柱形内腔,内腔的同轴度公差需要控制在φ0.05mm以内,避免轴件装入后出现别劲的问题;轴件的轴向活动行程根据实际使用需求确定,设计时要在轴的非滚花端预留1.5mm的限位台阶,防止轴件被过度拉出从套筒内脱落,同时在套筒的对应位置设置限位挡圈,和轴端台阶配合形成硬限位,保证行程终点的定位可靠性。实际加工过程中,这类细长轴需要采用一夹一顶的装夹方式,

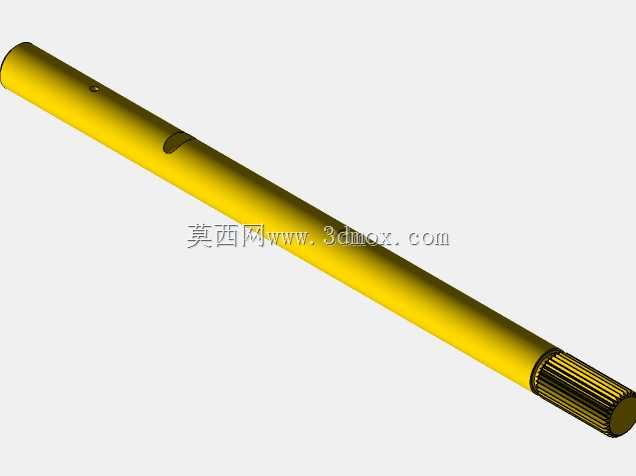

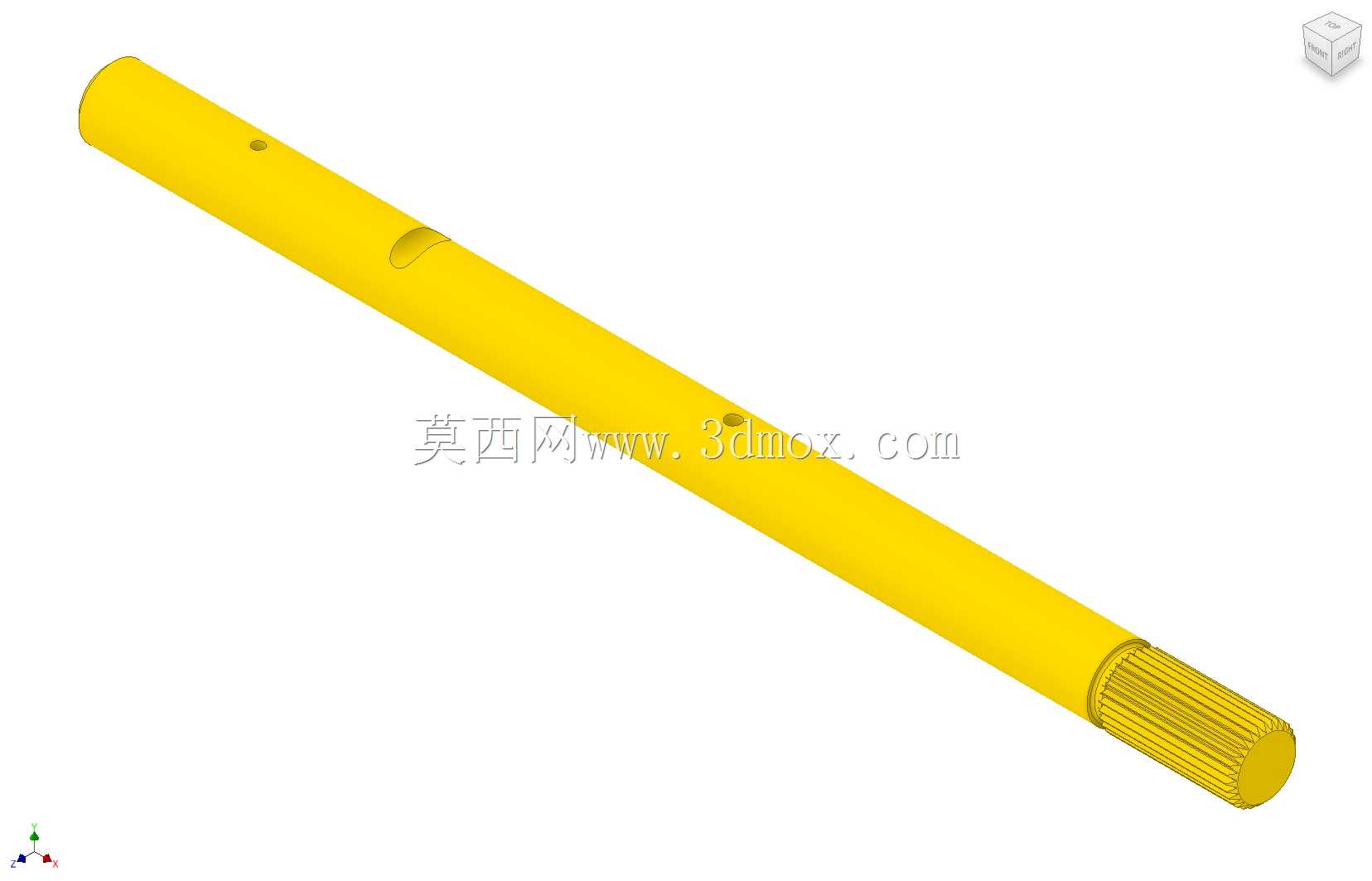

尾座顶尖的顶紧力要控制在合适范围,顶紧力过大会导致轴件弯曲,顶紧力过小会出现加工时工件窜动影响尺寸精度;加工顺序上先粗车外圆留0.2mm的精车余量,再进行时效处理消除加工应力,之后精车外圆到尺寸,再加工径向小孔和中段凹坑,最后进行端部滚花加工,滚花时要采用低速进给,同时加注切削液避免滚花轮粘屑导致滚花纹路缺损。表面处理一般采用黄色钝化镀锌处理,也就是图中呈现的亮黄色外观,既可以提升零件的防锈能力,也能获得比较均匀的外观色泽,适合外露或者半外露的使用场景;镀锌层厚度控制在8-12μm,不会因为镀层过厚影响外圆的配合尺寸,也能满足常规室内使用环境下的防锈要求。在装配验证环节,需要测试轴件在套筒内的滑动阻力,滑动阻力控制在5-10N之间为合适,阻力过大容易导致调节费力,阻力过小则容易出现自行滑移的问题;同时要测试各个锁止位置的卡滞力,卡滞力要大于20N,保证正常使用时不会因为轻微外力就出现档位跳变。这类轴件虽然结构简单,但是细节尺寸的把控直接影响最终的使用手感和寿命,很多同类型产品出现的调节卡滞、锁止失效、晃动量大的问题,本质都是设计阶段没有控制好配合公差、形位公差以及表面处理的镀层厚度,导致零件加工完成后实际装配尺寸偏离设计值,最终影响整机的使用体验。
