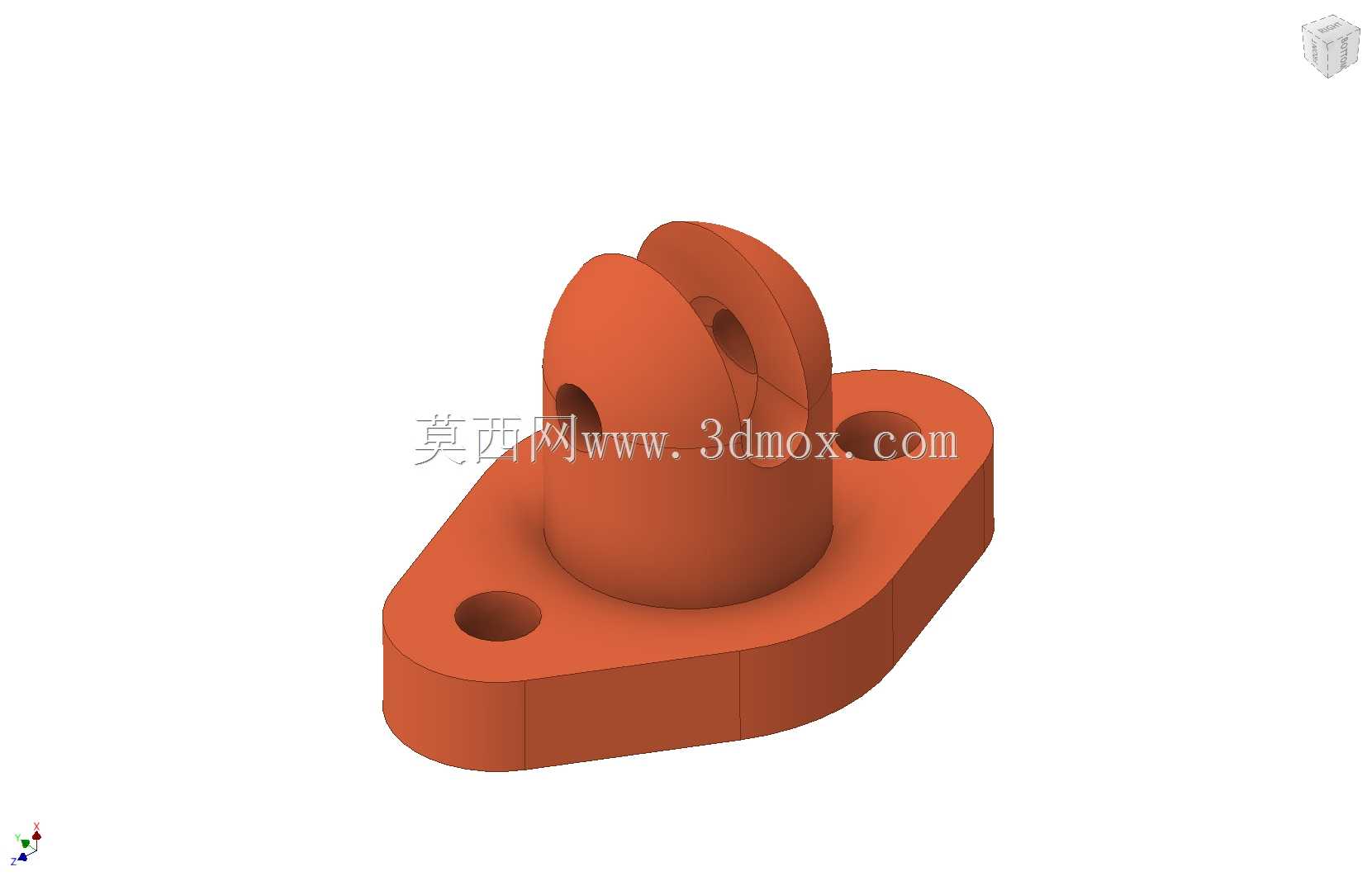

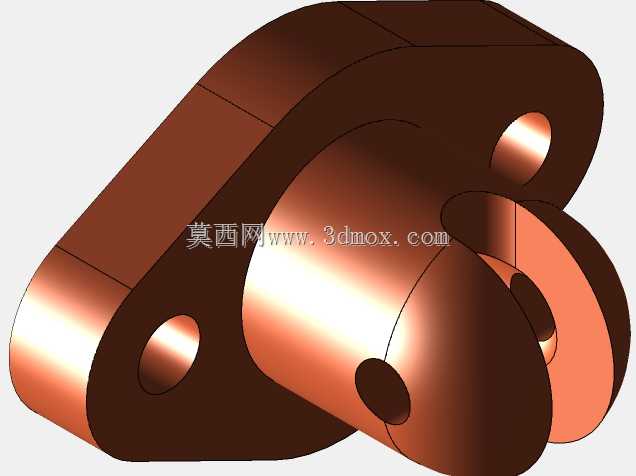

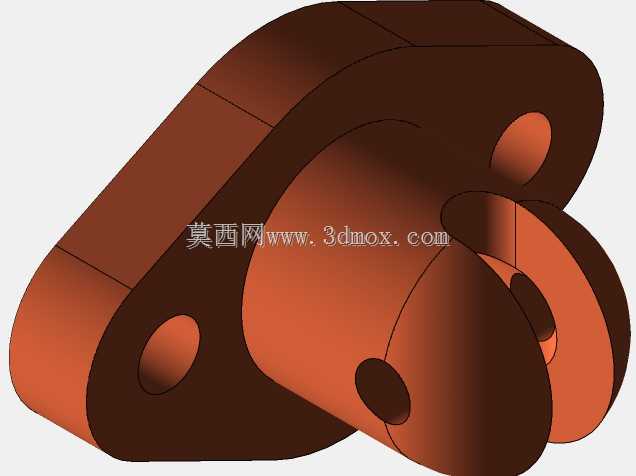

带双耳铰接座的三角法兰安装支座

　　这类带双耳铰接结构的三角法兰支座，在轻工输送线、小型工装夹具、气动执行机构末端的铰接点位应用十分广泛，日常做设备改造时经常会碰到需要做铰接支撑的场景，这类零件的核心作用就是给做往复摆动的杆件提供稳定的固定支撑基础，同时通过双耳的铰接孔实现与摆臂、连杆类零件的销轴连接，保证摆动过程中无多余窜动。从结构设计逻辑来看，底部采用三角切边的法兰安装形式，而非整圆法兰，核心是在狭小安装空间内压缩安装占用面积，三个安装孔沿法兰盘周向均布，孔位做了沉头设计，安装时内六角螺栓的头部可以完全沉入沉孔内，不会突出法兰安装面，既避免螺栓头部与相邻运动部件发生刮蹭，也能让法兰底面与安装基板完全贴合，保证支撑的稳定性。法兰盘的厚度经过受力校核，

　　在承受常规摆臂侧向载荷时不会发生翘曲变形，底部与安装面接触的平面做了平面度公差要求，安装后不会出现倾斜导致铰接孔轴线偏移的问题。上部的双耳铰接座与底部法兰采用圆弧过渡衔接，避免直角连接处的应力集中，在承受交变摆动力时不会在根部出现疲劳断裂的问题。双耳片的厚度保持一致，两个铰接孔做了同轴度公差约束，穿入销轴后不会出现卡滞、别劲的情况，孔的内壁预留了一定的粗糙度要求，既可以直接穿销轴做干摩擦铰接，也可以压入铜套或者自润滑轴承，适配不同转速、不同载荷的摆动工况。中间的立柱段高度根据实际安装的摆动行程做了匹配，保证摆臂摆动到极限位置时，不会与底部法兰或者安装基板发生碰撞干涉。实际建模过程中，这类零件需要重点关注几个安装边界尺寸：

　　首先是三个安装孔的中心距，必须与安装基板上的预制孔位完全匹配，否则现场安装时会出现孔位错位无法装配的问题；其次是铰接孔的中心高度，这个尺寸直接决定了连接摆杆的摆动半径，一旦尺寸偏差过大，会导致整个连杆机构的运动行程不符合设计要求，甚至出现机构卡死的情况；另外双耳片的内间距尺寸，需要与配合的摆臂端部厚度做间隙配合，间隙控制在0.1-0.2mm之间，既保证摆动顺畅，又不会出现轴向窜动过大的问题。在做结构优化时，还可以根据实际载荷情况调整耳片厚度、法兰盘厚度，如果是用于重载工况，可以在耳片外侧增加加强筋，提升耳片的抗弯折能力；如果是用于轻量化的小型设备，可以在法兰盘非受力区域做减重槽设计，在不影响结构强度的前提下降低零件整体重量。

　　这类支座的材质选择也比较灵活，常规工况下采用45号钢做表面发黑处理即可满足防锈和强度要求，有耐腐蚀需求的场景可以采用304不锈钢加工，用于轻量化设备时也可以采用铝合金材质做阳极氧化处理，不同材质的加工工艺虽然有区别，但核心的尺寸配合要求是一致的。现场安装时需要先将法兰底面与安装基面清理干净，避免铁屑、焊渣等杂物垫在接触面之间导致支座倾斜，螺栓紧固时要按照对角顺序逐步拧紧，保证法兰面受力均匀，不会出现局部翘起的情况。铰接孔装配销轴时，要在销轴表面涂抹适量润滑脂，降低铰接部位的磨损，延长零件的使用寿命，日常设备维护时也需要定期检查铰接部位的磨损情况，以及法兰螺栓的紧固状态，避免长期交变载荷下螺栓松动导致支座移位，影响整个机构的运行精度。
