双安装座带开口抱箍式管线固定夹结构

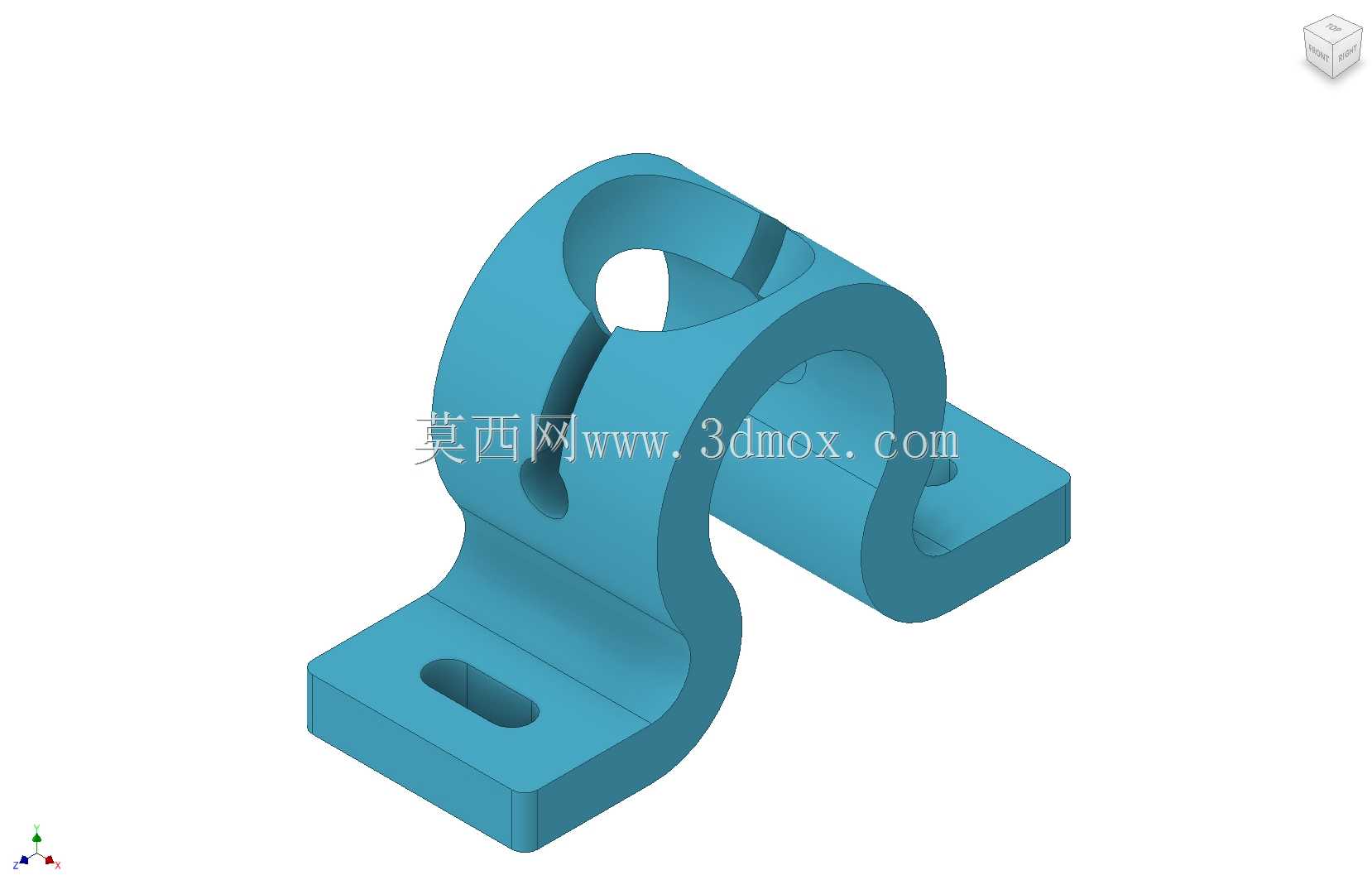

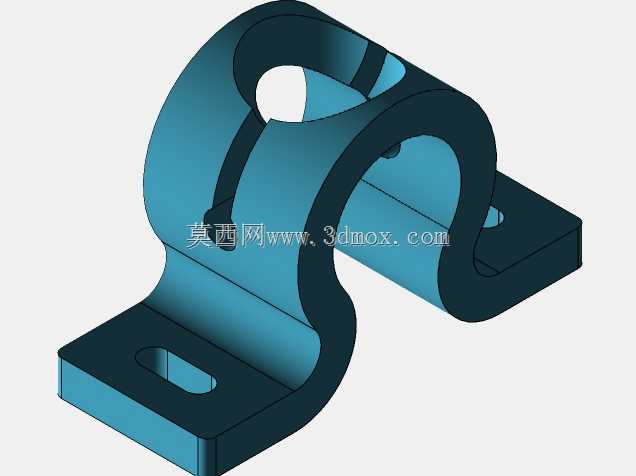

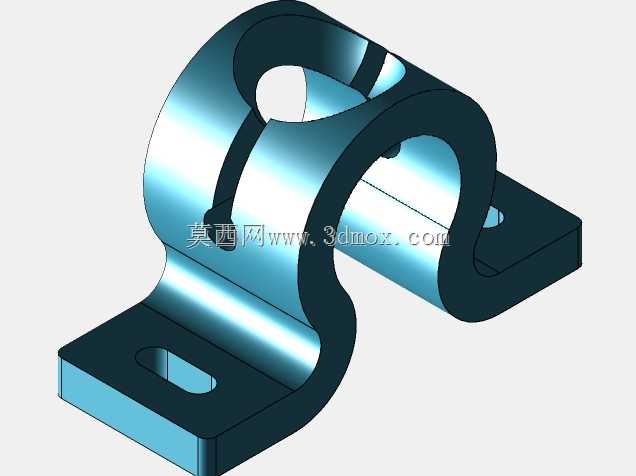

　　日常做通讯设备内部走线、小型机电设备管线排布的时候，最常遇到的问题就是圆柱形管线、杆件的固定既要稳，又要留够安装调整余量，还要避免硬接触磨破线缆外层或者刮花杆件表面，这款双安装座的开口抱箍结构就是针对这类场景做的优化设计。先看实际使用场景，不管是通讯机柜内部的射频线缆固定、小型气动设备的气管排布，还是轻型设备上的操作杆、导向杆的辅助支撑，这款固定件都能适配，它的两个安装脚是对称分布在抱箍主体两侧的，每个安装脚都开了长圆形的安装孔，不是常规的圆孔，这个设计细节很实用，现场安装的时候如果安装底板的孔位有轻微偏差，不需要重新打孔，顺着长孔的方向微调固定件位置就能对准，安装容错率比圆孔结构高不少，尤其是在已经做了表面喷涂的机柜板件上，

　　不用补漆返工，能省不少现场调试的时间。再看抱箍主体的结构，它是单开口的C型抱箍结构，抱箍的圆弧内径是适配对应直径的圆柱件的，开口的宽度比被固定件的直径略小，安装的时候不需要把整个管线或者杆件从端部穿进去，直接从开口位置卡入就行，对于已经布好线的现场改造场景特别友好，不用拆动原有管线的两端接头，直接卡装之后再通过安装脚固定到底板上，就能完成固定，比封闭式的抱箍安装效率高很多。抱箍和安装脚之间是圆弧过渡的连接结构，没有直角锐边，一方面是避免应力集中，长期受震动的时候不会在直角位置出现断裂，另一方面也不会刮蹭到旁边的其他线缆，做设备内部布线的时候不用担心锐边割破线皮。从安装边界来看，两个安装脚的底面是共面的，完全贴合安装基准面，

　　安装之后不会出现翘边的情况，抱箍的中心高度是固定的，选型的时候只要确认被固定件的直径、安装面到管线中心的预留高度，还有两个安装孔的中心距，就能直接匹配，不需要额外做适配加工。抱箍的内壁是光滑圆弧面，没有凸起或者纹路，卡装非金属材质的线缆、软管的时候不会压伤外层，要是固定金属杆件，也可以在抱箍内壁加一层薄的橡胶垫，进一步增加摩擦力，防止杆件轴向窜动，同时隔绝金属之间的硬接触，减少设备运行震动带来的异响。设计的时候特意把抱箍的壁厚做了均匀处理，不管是用注塑工艺做塑料件，还是用钣金冲压、铸铝工艺做金属件，都不会出现壁厚不均导致的缩痕、变形问题，量产的时候良率更高。两个安装脚的厚度比抱箍主体的壁厚略厚一点，因为安装孔位置是受力点，

　　锁螺丝的时候如果厚度不够容易出现压裂或者变形，加厚之后即使锁附力达到常规自攻螺丝或者机米螺丝的标准扭矩，也不会出现安装脚开裂的情况。另外抱箍开口的两个端面做了小的倒角处理，卡装管线的时候不会因为端面太锋利刮破线缆的外护套，尤其是安装带屏蔽层的通讯线缆的时候，一旦刮破外护套导致屏蔽层外露，很容易影响信号传输，这个倒角细节虽然小，但在通讯类设备的应用里是很有必要的。从受力角度分析，当被固定的管线受到径向的外力时，力会通过抱箍的圆弧壁均匀传递到两侧的安装脚，再通过安装螺丝分散到底板上，不会出现局部应力过大的情况，即使设备在运输过程中有颠簸震动，这个固定结构也能牢牢把管线卡住，不会出现松脱移位的问题。要是需要固定不同直径的管线，只需要调整抱箍的圆弧内径、安装脚的长度和安装孔的间距，整个结构的设计逻辑不用改，能快速衍生出不同规格的系列产品，适配不同的布线需求。很多新手做结构设计的时候，容易把这类固定夹的安装孔做成圆孔，现场安装的时候只要孔位差个1毫米就装不上，要么扩孔要么重新做件，耽误项目进度，长圆孔的设计就是把安装公差提前预留出来，符合实际装配的需求。还有的设计会把抱箍的开口做的太大，卡装之后管线容易掉出来，开口太小又很难卡进去，这款结构的开口宽度经过反复验证，刚好能让对应直径的管线用手稍微用力就能卡入，卡入之后抱箍的自身弹力会把管件抱住，即使还没锁安装螺丝，临时固定的时候也不会轻易脱落，方便现场施工的时候临时定位，不用一直手扶着锁螺丝。
