双扭杆式扭转弹簧精密三维设计作品

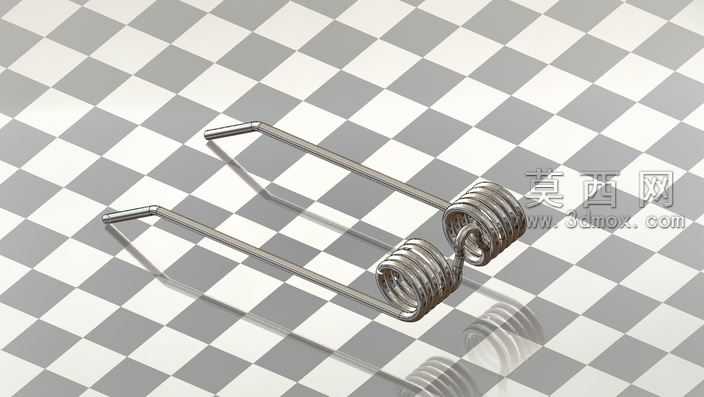

本作品为双扭臂结构扭转弹簧的三维建模成果，建模过程依托参数化设计逻辑完成，首先对扭转弹簧的核心功能结构进行拆解，将整体划分为螺旋簧体、双侧扭臂、连接过渡段三个核心部分，先通过螺旋线扫描指令构建核心簧体结构，严格匹配扭转弹簧的有效圈数、节距、簧丝直径参数，保证螺旋升角均匀一致，簧丝截面轮廓全程贴合螺旋路径，无截面畸变、路径偏移的建模缺陷。在扭臂结构建模阶段，针对扭臂的平直段、末端弯折段分别进行路径绘制，采用扫描特征完成扭臂实体构建，精准控制扭臂的伸出长度、弯折角度、末端平直段长度，保证两侧扭臂相对于簧体中心对称，扭臂与簧体的连接过渡区域做平滑曲率处理，避免应力集中的结构缺陷，还原实际五金弹簧的工艺结构特征。材质与渲染环节，采用高反光金属材质模拟弹簧钢的表面质感，调整材质的粗糙度、反射率参数，还原冷轧弹簧钢经表面处理后的细腻金属光泽，渲染场景采用灰白棋盘格地面作为展示基底，搭配柔和的多光源布光方案，主光源提供清晰的结构明暗层次，辅助光源消除结构死角的暗部阴影，环境光补充整体漫反射效果，让弹簧的螺旋纹理、扭臂弯折细节、金属表面反光都得到清晰呈现，能够直观展示弹簧的整体形态与结构比例。结构设计层面，该扭转弹簧采用双扭臂对称布局，相比单扭臂扭转弹簧具备更均衡的扭矩输出特性，双侧扭臂可同步承受扭转载荷，簧体的螺旋圈数经过参数化校核，能够在额定扭转角度范围内提供稳定的弹性回复力，扭臂末端的平直段设计可适配卡槽、销轴类安装结构，保证弹簧在装配后不会出现滑脱、移位问题，过渡区域的圆角处理可有效降低工作过程中的应力集中风险，提升弹簧的疲劳使用寿命。建模全程遵循机械零件的设计规范，所有结构尺寸均参考通用扭转弹簧的行业标准设定，各部分结构的衔接自然流畅，无建模破面、特征重叠、几何错误等问题，可直接用于机械结构的装配仿真、弹性件性能模拟、产品展示渲染等场景，能够直观呈现双扭杆扭转弹簧的结构特点与形态特征，为相关机械结构的设计选型、装配验证提供精准的三维模型支撑。
