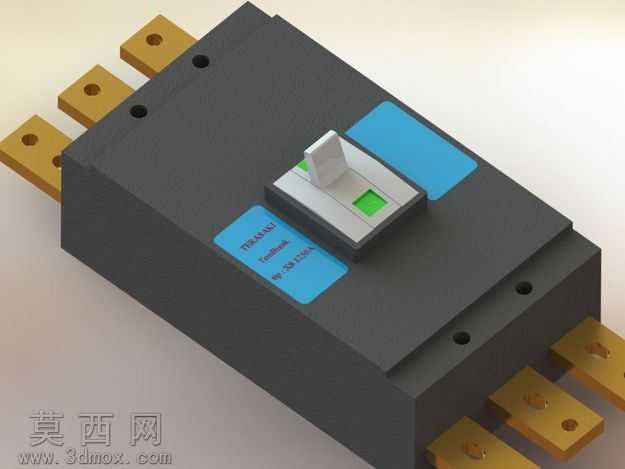

TerasakiXS1250A3P塑壳断路器三维结构

本作品为Terasaki品牌XS1250A3P三极塑壳断路器的三维建模成果，建模过程以实物测绘参数为核心依据，严格还原产品的真实比例与结构细节。建模阶段采用自底向上的装配设计思路，首先拆分断路器的核心组成模块：主体绝缘外壳、操作手柄机构、进出线接线端子、内部灭弧腔占位结构、标识铭牌区域，分别对每个零件进行独立建模，确保各部件的装配间隙、配合公差符合实际工业产品的设计规范。外壳部分采用哑光黑色工程塑料材质表现，建模时精准还原壳体表面的安装定位孔、散热凹槽、侧边卡扣结构，边缘做符合注塑工艺要求的圆角处理，避免出现尖锐直角的非工艺化设计；操作手柄区域采用银灰色哑光金属质感搭配绿色状态指示块，还原手柄的拨动行程限位结构，清晰呈现分合闸状态的视觉区分；进出线接线端子采用黄铜金属材质，还原端子的安装孔位、镀层质感与接线压紧结构，端子与壳体的装配位置严格对齐三极相位的排布间距，符合低压配电产品的电气安全间距要求。两侧的蓝色标识区域采用半光泽塑料材质，还原标识区域的凹陷贴合结构，模拟真实产品的铭牌粘贴位效果。渲染阶段采用柔和的工作室漫反射光源，搭配浅灰色渐变背景，突出产品的结构轮廓与材质质感，通过多角度光影调整展现壳体的哑光质感、金属端子的金属光泽、操作手柄的细腻触感，避免过度反光造成的结构细节丢失。设计过程中重点考量了产品的工业实用性还原，所有外部可见结构均与实物保持一致，安装孔位、端子尺寸、手柄操作位置的参数均参考同规格断路器的行业标准设定，既保证了三维模型的视觉真实感，也可用于配电场景的装配模拟、产品展示、教学演示等用途，完整呈现了大电流三极塑壳断路器的外部结构特征与工业设计细节。
