杠杆式姆斯截断阀门结构设计

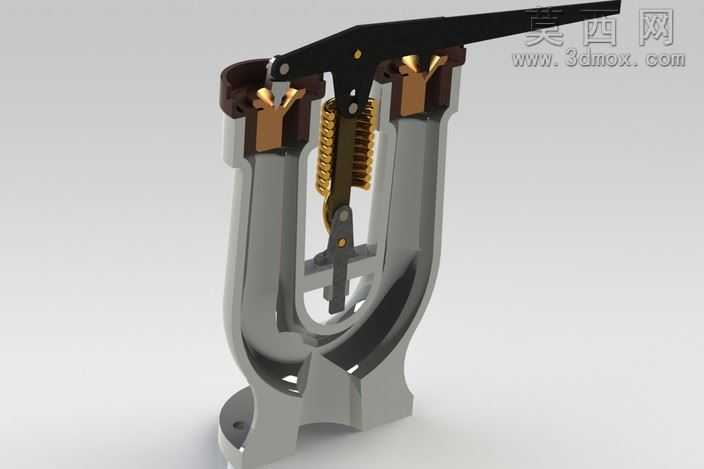

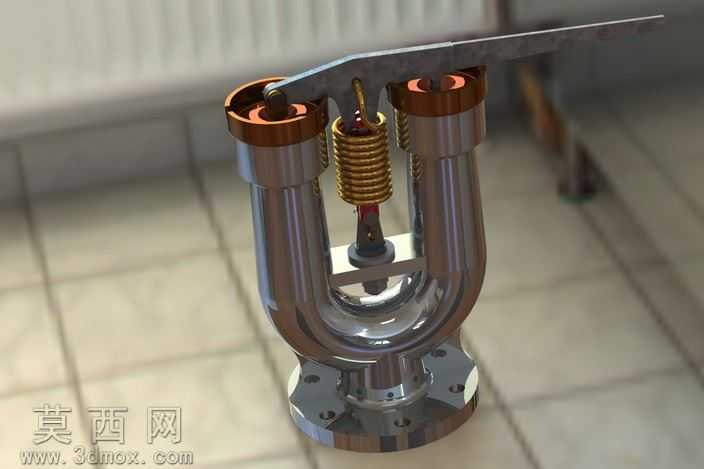

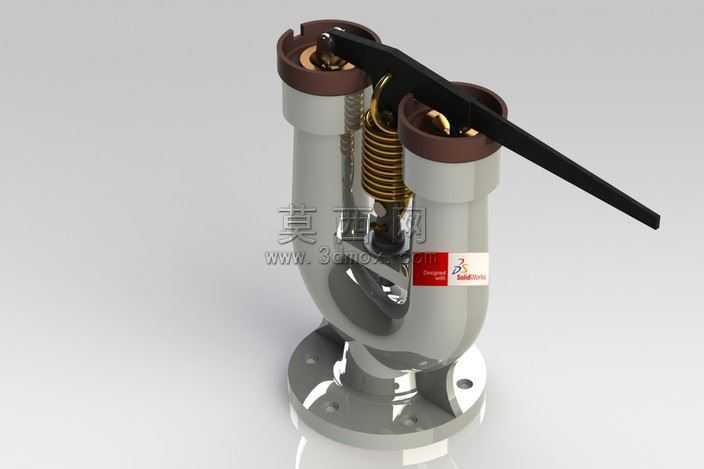

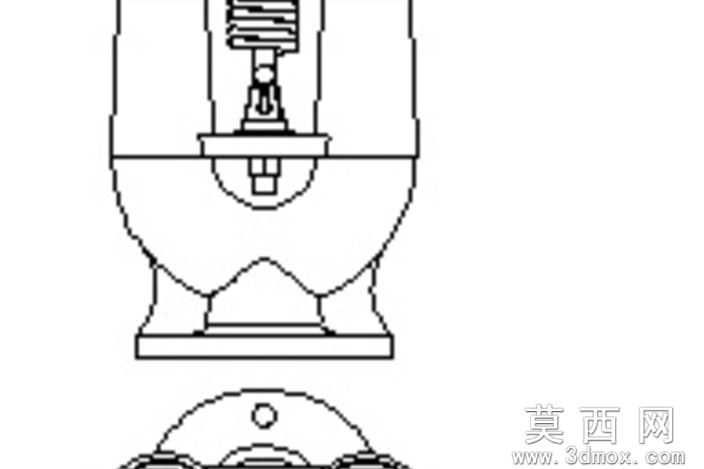

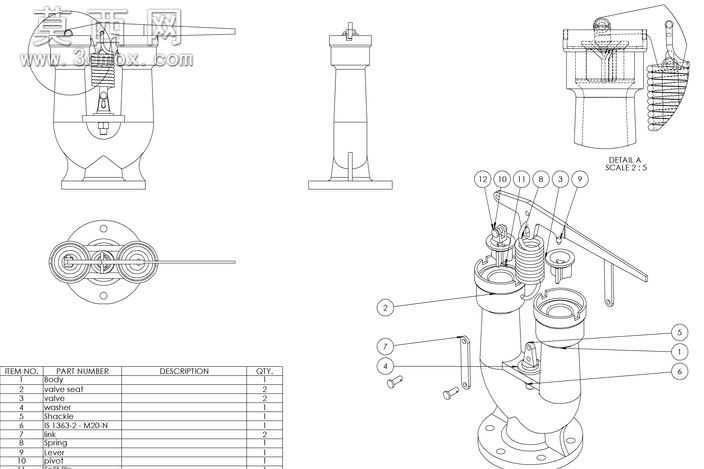

本作品为杠杆式姆斯截断阀门的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能框架的搭建，再逐一拆分各个零部件进行细节建模，确保各部件之间的装配公差符合机械设计规范，避免出现干涉错位问题。建模过程中对阀体主体、杠杆操作件、弹簧复位组件、密封接触副、导流内腔等核心结构做了精细化处理，阀体的U型支撑结构做了等壁厚优化，既保证结构强度满足管路承压需求，也兼顾了整体轻量化的设计目标。渲染阶段采用工业产品常用的写实材质方案，阀体主体赋予哑光铸钢材质，还原金属铸件的细腻磨砂质感，操作杠杆做黑色喷塑材质处理，表面添加细微的颗粒质感模拟真实喷塑工艺效果，内部弹簧、导电接触组件做抛光黄铜材质，通过调整金属粗糙度与反射参数，还原铜质零件温润的金属光泽，密封件部分采用深色耐油橡胶材质，调整材质的漫反射参数突出橡胶的哑光柔韧特性。场景布光采用三点布光方案，主光源从侧上方投射，打出零件的主体轮廓与结构阴影，辅助光源从另一侧补光，消除暗部死黑区域，凸显内部弹簧、接触件的细节结构，顶部添加轮廓光勾勒阀体边缘，提升整体渲染图的层次感与立体感。结构设计上，该阀门采用杠杆按压式操作逻辑，通过长力臂杠杆降低操作所需按压力度，内部设置复位弹簧实现松开操作件后的自动复位截断，两侧的接触组件配合内部阀芯实现管路的通断控制，U型阀体结构将操作组件与导流腔做了合理分隔，避免输送介质侵蚀操作传动部件，延长阀门的整体使用寿命。建模过程中对所有活动部件做了装配约束模拟，验证杠杆按压行程、弹簧压缩量、阀芯开合度之间的匹配关系，确保操作过程顺滑无卡滞，各运动部件的活动行程处于合理区间，不会出现超程碰撞或者密封不到位的问题，整体模型结构完整，细节还原度高，可用于阀门结构教学、产品方案展示、非标管路配件设计参考等场景。
