杠杆重锤式工业安全阀三维结构设计

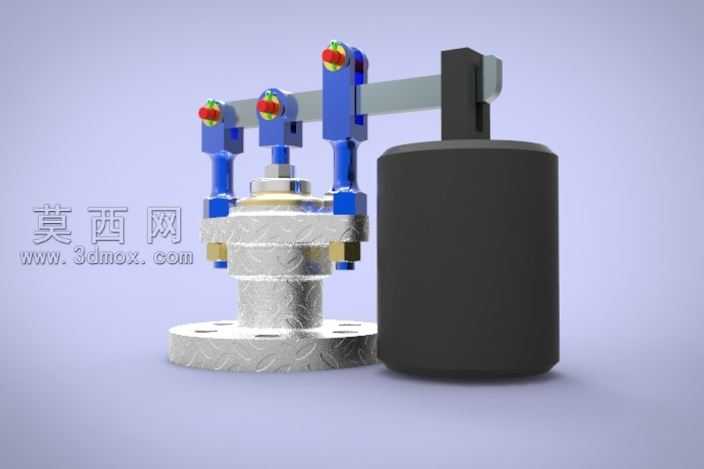

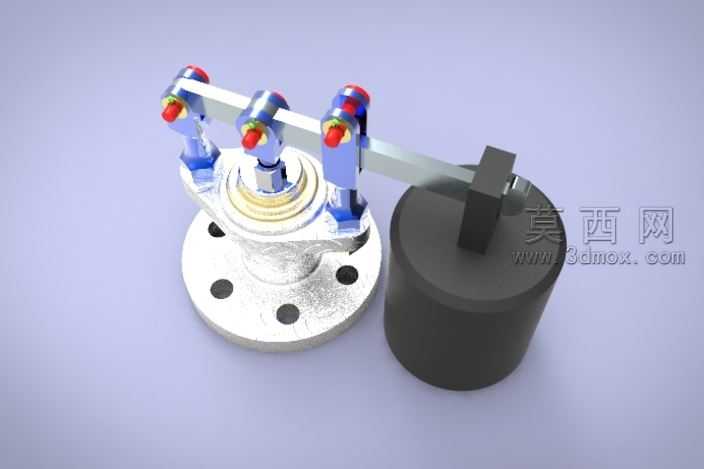

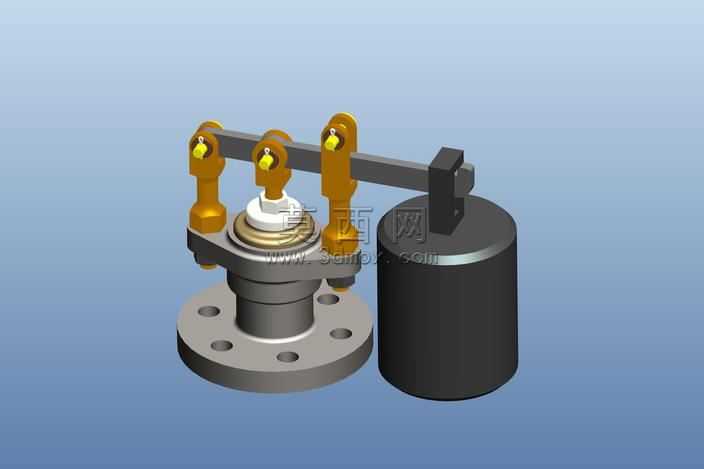

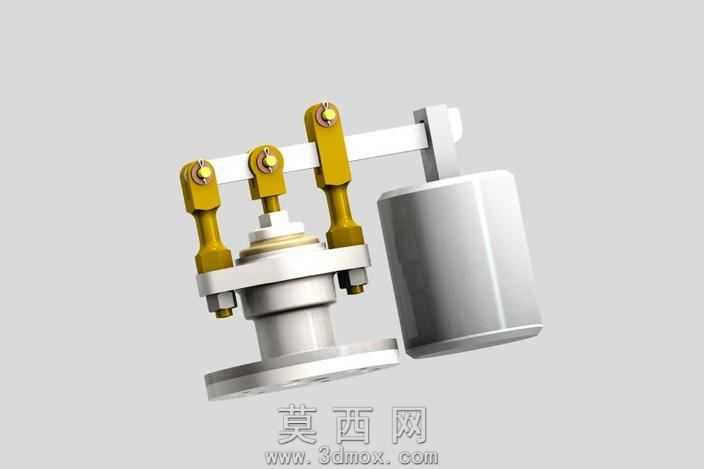

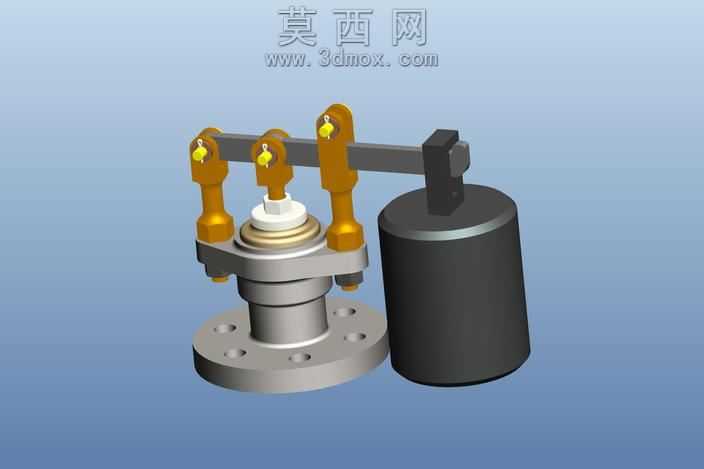

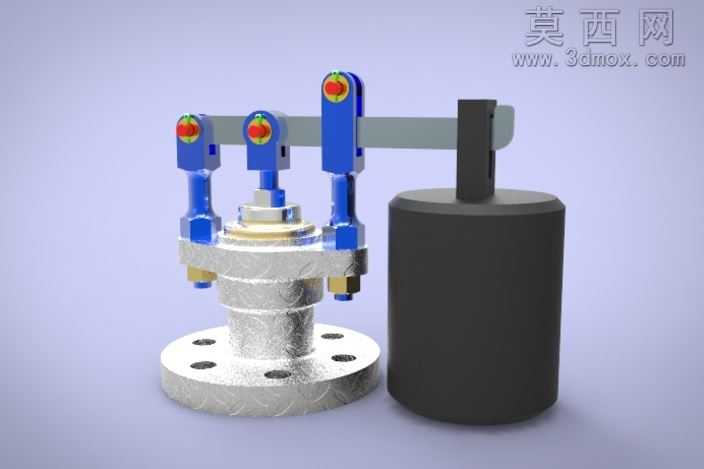

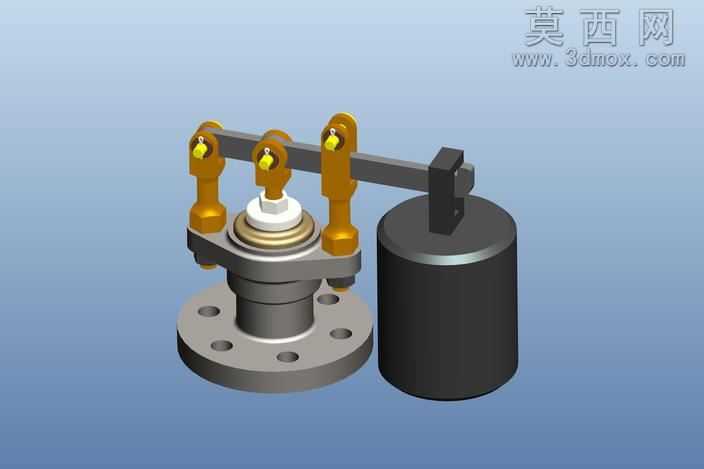

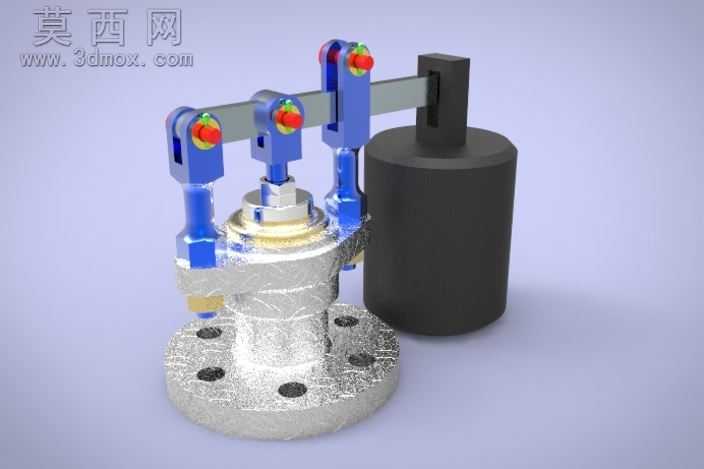

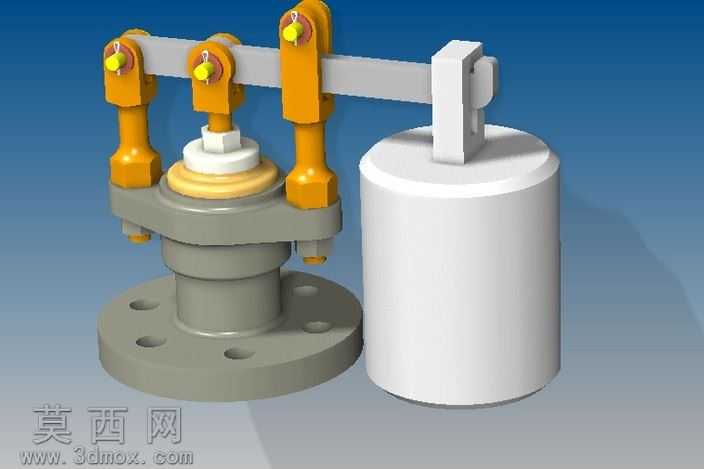

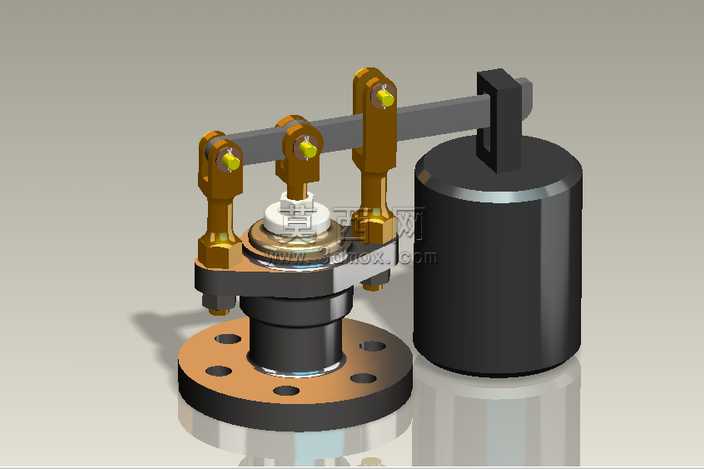

本作品为杠杆重锤式安全阀的三维数字化设计成果，建模阶段采用参数化特征建模逻辑，先完成底部法兰基座的结构搭建：按照法兰连接标准绘制带螺栓通孔的圆形法兰盘，向上延伸出带纹理质感的阀座主体，精准还原阀座与法兰一体成型的铸造结构特征，阀座内部预留介质流通通道与密封面安装位，保证密封配合面的尺寸精度符合压力泄放阀的设计要求。随后完成阀瓣、阀杆的装配建模，阀杆与阀瓣采用同轴配合设计，确保阀瓣升降动作的对中性，避免启闭过程中出现卡滞、密封偏斜的问题。杠杆加载机构是本模型的核心设计部分，依次完成三根支撑立柱、横向杠杆、调节重锤的建模：支撑立柱下端与阀盖采用定位凸台配合固定，上端通过铰接结构与横向杠杆连接，杠杆上的三个重锤采用可调节位置的装配设计，通过调整重锤在杠杆上的力臂长度，即可灵活设定安全阀的开启压力阈值，重锤端部采用红绿配色的标识结构，直观区分调节档位与锁定状态。模型右侧的圆柱形重锤罐为载荷提供稳定的重力输出，外表面做哑光磨砂质感处理，还原铸铁件的材质表现；金属部件分别赋予不同材质：阀座、法兰采用铸钢材质，表面添加细微的铸造纹理与金属反光效果，杠杆、支撑柱采用蓝色涂装的合金结构钢材质，重锤调节旋钮采用彩色塑料与金属结合的材质区分，铰接部位添加金属光泽的销轴细节，提升模型的真实感。渲染阶段采用柔和的影棚布光，主光源从侧上方照射，清晰呈现各部件的结构轮廓与材质质感，辅光源补充暗部细节，避免金属部件出现过强的反光丢失结构细节，背景采用浅蓝渐变底色，突出阀件主体的结构特征。整体建模严格遵循杠杆式安全阀的工作原理，各运动部件保留合理的装配间隙，完整呈现了阀件从基座、密封组件、杠杆加载机构到重锤载荷单元的全部结构，可用于阀件结构教学、产品展示以及后续的工程出图、仿真分析工作，清晰展现了重力加载式压力泄放阀的机械结构逻辑与设计要点。
