带无线充电底座的手持拾音麦克风结构设计

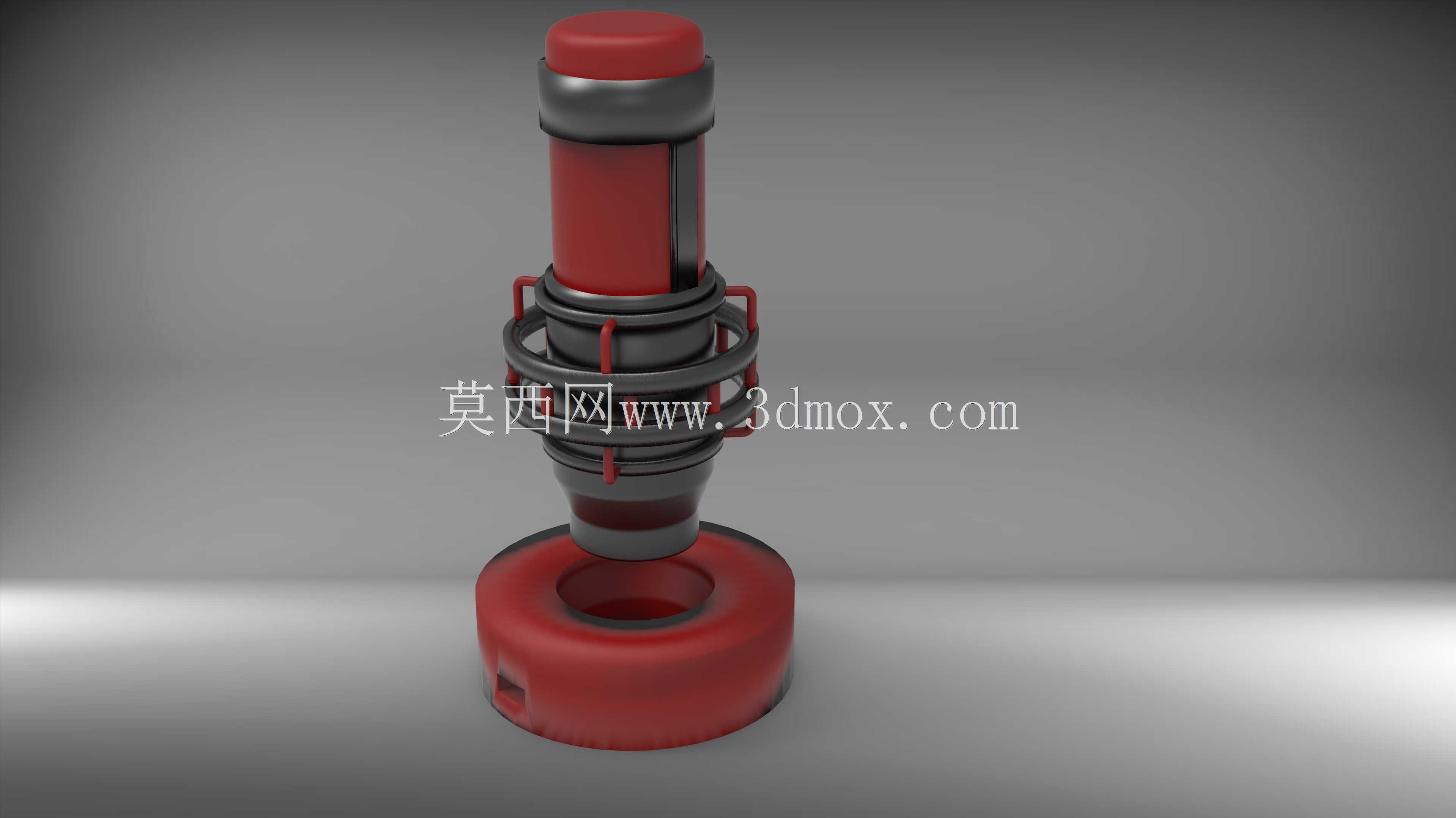

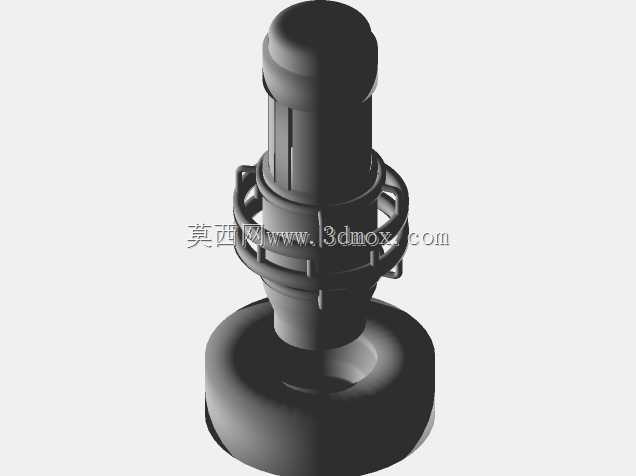

　　这款手持拾音设备的结构设计，首先围绕日常直播、线下会议、户外采访、家庭K歌等多场景的手持握持需求展开，主体握持段做了等径圆柱处理，表面预留软胶包覆的安装槽位，避免长时间握持出现打滑问题，同时在握持段中部设计了双层环形防护结构，既可以在设备意外跌落时分散冲击力，保护内部拾音音头与电路板组件，也能作为手持时的定位挡圈，让使用者无需目视就能快速找准握持位置，提升盲操作的便利性。设备顶部的拾音端做了圆弧过渡的封盖设计，封盖与主体外壳之间预留了防尘网的安装压合位，可根据不同拾音指向性需求更换不同密度的防尘网罩，适配不同场景的收音要求，拾音腔内部做了环形加强筋结构，既可以提升外壳的抗形变能力，也能减少腔体谐振对拾音效果的干扰，

　　避免手持摩擦产生的杂音传递到音头位置。底部的无线充电座采用了下沉式定位凹槽设计，凹槽内径与麦克风底部的外径做了0.2mm的间隙配合，放置时可以自动滑入定位，无需精准对准充电触点，充电座底部预留了防滑胶垫的安装位，放置在光滑桌面时不会出现滑动，同时充电座内部做了线圈安装的限位槽，无线充电线圈与麦克风底部的接收线圈对齐公差控制在3mm以内，保证充电效率不会出现明显衰减。从安装边界来看，麦克风主体的最大外径集中在中部防护环位置，整体长度控制在常规手持设备的适配区间，可兼容市面上主流的桌面麦克风支架、落地支架的夹持尺寸，无需额外加装转换套；充电座的整体占地尺寸小于常规马克杯的底座面积，放置在桌面不会占用过多空间，

　　充电座侧面预留了Type-C供电接口的开孔位置，接口边缘做了倒角处理，避免插拔充电线时刮伤线材外皮。结构设计上充分考虑了拆装维护的便利性，主体外壳采用分段式卡扣连接，没有使用过多的螺丝固定，仅在拾音音头的固定位置设置了两颗微型螺丝，日常更换防尘网或者清理内部积尘时，无需专用工具就能拆开外壳，同时所有卡扣的扣合量都控制在0.8mm，既保证装配后的连接强度，也不会因为扣合量过大导致拆装时出现卡扣断裂的问题。在材质选型的适配设计上，外壳主体预留了ABS注塑的壁厚均匀性控制，所有转角位置都做了R1以上的圆角过渡，避免注塑成型时出现缩痕、应力集中等问题，红色外观件的壁厚控制在1.8mm，黑色结构件的壁厚控制在2mm，

　　不同壁厚的衔接位置做了斜坡过渡，减少注塑过程中的内应力残留。中部的环形防护结构预留了软胶二次注塑的结合位，硬胶部分做了网格状的咬合结构，保证软胶与硬胶结合后不会出现脱胶分离的问题，即使在低温环境下使用也能保持足够的连接强度。无线充电部分的结构设计做了电磁屏蔽的预留位，在线圈与内部电路板之间设置了金属屏蔽片的安装槽，避免充电时的电磁干扰影响拾音电路的正常工作，同时充电电路的安装位置做了隔离筋设计，与拾音电路之间保留了足够的安全间隙，避免电路之间出现信号串扰。设备底部的充电接触面做了微凸的弧面设计，与充电座凹槽内的接触面形成稳定的三点接触定位，即使桌面存在轻微倾斜，麦克风放置在充电座上也不会出现倾倒问题，同时接触位置没有外露的金属触点，避免长期使用后触点氧化导致的充电接触不良问题，也能防止日常使用时液体泼溅造成的电路短路。
