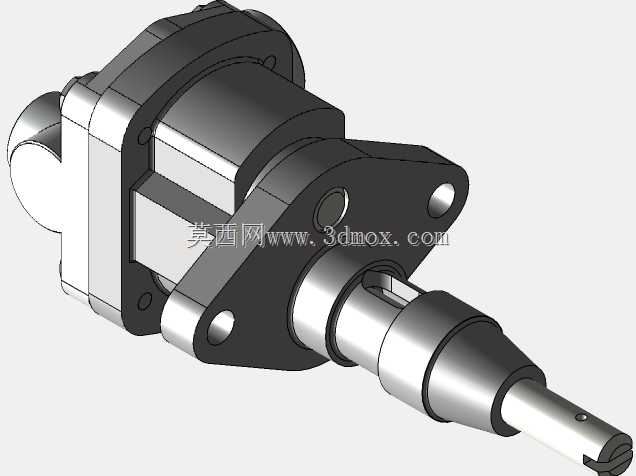

带法兰安装结构微型齿轮泵三维结构

　　做了快十年流体传动类三维结构设计，经手的泵类模型少说也有上百套，这次拆解的这款微型齿轮泵结构，在小型流体输送场景里的适配性其实很有代表性。先从安装边界说起，这款泵采用三孔菱形法兰安装座，法兰面的安装孔位做了沉头锪平处理，实际安装时不需要额外加装调整垫片，就能保证泵体与安装基面的贴合度，避免长期运行出现密封渗漏；伸出的驱动轴段做了阶梯轴设计，靠近泵体的轴段直径更大，用来承载径向载荷，最外端的细轴段预留了联轴器安装位，轴端的径向小孔是用来穿装锁紧销，避免联轴器运行时打滑，整个轴段的伸出长度控制得很紧凑，不会在狭小安装空间里和周边管路、结构件产生干涉。

　　从功能特性来看，这款齿轮泵依靠内部一对啮合的圆柱齿轮完成流体输送，泵体的进出油口采用对称式侧置布局，进出口通径一致，实际配管时不需要区分进出方向，降低现场安装的出错概率；泵体的密封结构采用多层组合密封，轴伸位置的密封件嵌装在泵体端盖的密封槽内，不需要拆解整个泵体就能完成密封件更换，日常维护的便利性很高。齿轮的齿形采用修正渐开线设计，啮合过程中的困油容积被控制在很小的范围，运行时的流体脉动和噪声比普通直齿齿轮泵低不少，适合对运行平稳性有要求的小型液压回路、微量流体加注场景。

　　设计思路上，这款泵没有追求过高的输出压力，而是把结构紧凑性和运行可靠性放在第一位，泵体的外壳采用分段式拼接结构，前段的法兰安装座和中段的齿轮腔、后段的端盖通过定位销+内六角螺栓锁紧，拼接面都做了精密磨削，平面粗糙度控制在Ra0.8以内，不需要额外加密封胶就能保证腔体的密封性。内部的齿轮轴采用一体式加工，齿轮和轴为同一毛坯成型，避免了键连接带来的间隙误差，长期运行也不会出现齿轮松动移位的问题；齿轮腔的内壁和齿轮齿顶的间隙控制在0.02-0.03mm之间，既保证齿轮转动时不会蹭到腔壁，又能把容积效率维持在较高水平，不会因为间隙过大出现内泄。

　　实际应用场景里，这类微型齿轮泵常被用在小型液压设备的润滑回路、实验室微量试剂输送装置、小型工程机械的伺服液压供油单元，甚至部分便携液压工具里也能看到同结构的产品。因为整体体积很小，法兰安装的方式又能适配多种安装基面，不管是立式安装在设备侧壁，还是卧式安装在设备底座上，都能保证运行稳定性。在做三维建模的时候，需要特别注意法兰安装孔的位置度公差，还有驱动轴和齿轮腔的同轴度要求，这两个尺寸如果出现偏差，实际装配时很容易出现轴卡滞、密封渗漏的问题；另外进出油口的螺纹深度也要做准确控制，过浅会导致管接头拧入不足漏油，过深则会顶到内部齿轮腔，影响齿轮正常转动。

　　从结构细节来看，这款泵的轴承嵌装在前后端盖的轴承孔内，采用滑动轴承结构，依靠输送的流体本身进行润滑，不需要额外加装润滑脂嘴，减少了日常维护点；轴承孔和轴的配合间隙控制在合理范围，既能保证轴转动灵活，又不会出现过大的窜动量，影响齿轮啮合精度。很多新手在做这类微型泵建模的时候，容易忽略密封槽的尺寸公差，要么槽开得太浅密封件装不进去，要么槽开得太深密封件压缩量不够导致渗漏，实际上这类静密封槽的深度一般是密封件线径的70%-80%，建模时按照这个比例去做，实际生产出来的密封可靠性就会高很多。另外这款泵的整体重量很轻，外壳采用铝合金材质加工，在保证结构强度的同时降低了整体重量，适合对设备自重有要求的移动类小型设备使用。
