航模尾传动用锥齿轮结构设计

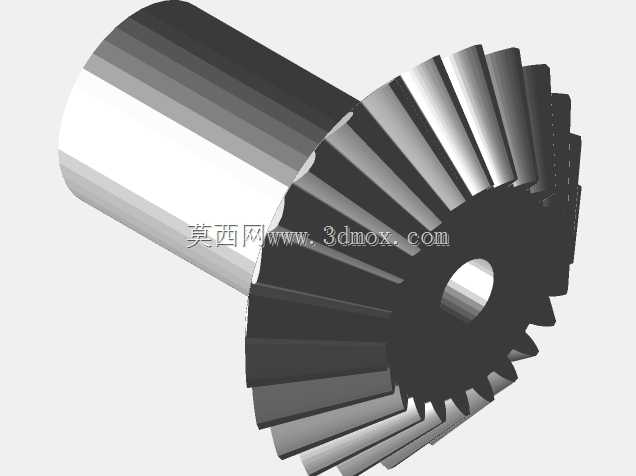

　　该锥齿轮零件主要应用于小型遥控直升机尾旋翼传动系统中，承担主传动链路换向、扭矩传递的核心作用，在航模动力传输场景里，这类锥齿轮需要在高转速、频繁变载荷的工况下保持稳定啮合，避免传动间隙过大导致的尾桨控制滞后，是航模尾传动总成里的关键受力零件。从结构设计来看，该零件采用一体化轴齿集成结构，将安装定位轴段与锥齿轮轮体做合并设计，省去了额外的轴齿连接装配环节，既减少了装配累积误差，也能在小尺寸空间内提升整体结构刚性，适配航模紧凑的尾管内部安装空间。轮齿部分采用等顶隙直齿锥齿轮齿形，齿向沿节锥母线方向分布，这种齿形设计在小模数传动场景下加工难度更低，啮合过程中轴向力方向稳定，不需要额外设置复杂的止推结构来抵消额外分力，很适合航模这类轻量化、

　　低负载但对传动响应速度要求高的场景。安装轴段采用光轴设计，轴端与轮体衔接处做了过渡圆角处理，避免应力集中在轴肩位置，在频繁正反转切换的工况下，能有效降低轴段根部的疲劳断裂风险，轴段外径与尾管内的轴承内孔尺寸匹配，安装时可直接压入对应规格的深沟球轴承内圈，轴向定位依靠轴段与轮体衔接的台阶面实现，不需要额外加工卡簧槽或者定位螺纹孔，进一步压缩了零件的轴向尺寸，适配600级航模尾管的有限安装空间。齿部参数设计上，节锥角匹配尾传动的换向角度，能将主旋翼过来的水平方向旋转扭矩平稳转换为尾桨所需的垂直方向旋转输出，齿顶边缘做了微小倒角处理，既可以避免安装啮合时齿顶磕碰产生毛刺，也能减少啮合初始阶段的冲击载荷，降低高转速下的传动噪音。

　　在实际使用场景中，这类锥齿轮需要和尾传动的主动锥齿轮保持正确的啮合间隙，间隙过大会导致传动虚位，影响尾桨的锁尾效果，间隙过小则会加剧齿面磨损，缩短零件使用寿命，因此该零件的轴段长度、轮体背锥面的位置度都做了严格的尺寸约束，安装时背锥面可作为啮合位置的参考基准，方便装配时快速调整到合适的啮合状态。从建模逻辑来看，该模型先通过齿坯轮廓旋转生成基础实体，再根据直齿锥齿轮的齿面生成逻辑逐齿切除出轮齿结构，最后对轴段、齿顶、过渡位置做圆角和倒角处理，完整还原了零件的所有安装与啮合特征，可直接用于传动结构的干涉检查、运动仿真，也能作为小批量加工的尺寸参考。这类集成式锥齿轮相比分体式的轴+齿轮装配结构，在小尺寸航模应用里优势明显，零件数量更少，

　　装配工序更简单，整体同轴度更容易保证，在高转速运转时的动平衡表现也更好，能减少尾传动部分的震动，提升航模飞行时的稳定性。需要注意的是，该零件的轮齿承载能力是匹配600级航模的动力输出设计的，齿厚、模数都针对该级别机型的扭矩范围做了优化，不能直接跨级别用到更大尺寸的航模上，否则容易出现断齿、扫齿的故障。安装边界上，轴段的长度刚好适配尾管内两个支撑轴承的间距，轮体最大外径不会和尾管内壁发生干涉，齿部的啮合位置刚好对应主动齿轮的安装高度，不需要额外增加调整垫片来补偿轴向位置误差，能有效降低装配调试的难度。
