遥控直升机二级传动大齿盘结构设计

　　这款大直径从动齿轮是航模传动系统里的核心从动部件，主要适配600级遥控直升机的二级减速传动链路，在整套动力传输路径里承担着把电机输出的高转速低扭矩动力，转化为旋翼需要的低转速大扭矩驱动力的关键作用，直接决定旋翼系统的动力输出平顺性与传动效率。从实际装机场景来看，这类齿盘通常安装在直升机主旋翼轴的下部，与电机轴上的金属主动小齿轮直接啮合，整套啮合副的安装中心距需要严格控制在公差范围内，否则很容易出现扫齿、传动卡顿或者运转噪音过大的问题，日常装机调试时，还要注意齿侧间隙的调整，一般预留0.1mm左右的旷量，既能避免运转卡滞，也能抵消飞行过程中机架震动带来的啮合偏移。

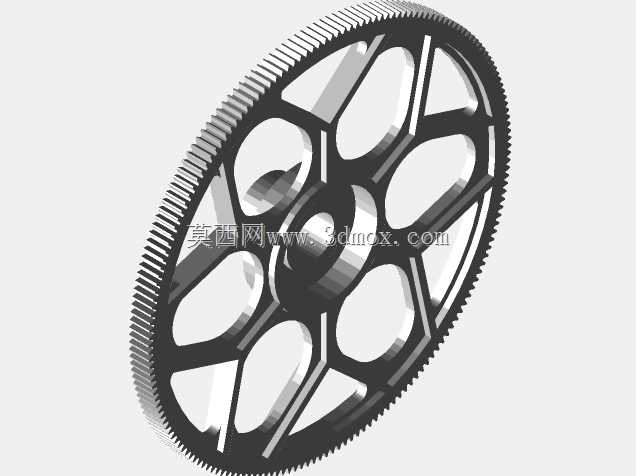

　　从结构设计层面来看，这款齿盘采用了辐条式镂空设计，轮缘部分是完整的渐开线直齿齿圈，齿形参数经过适配优化，和同模数的主动钢齿啮合重合度能达到1.2以上，保证传动过程中至少有一对轮齿处于啮合状态，避免出现传动冲击。中间的轮毂部分设计了与旋翼轴配合的定位安装孔，孔位周边做了加厚处理，用来传递大扭矩，避免轴孔配合处出现应力开裂。连接轮毂和外齿圈的辐条采用了对称式的镂空布局，一共设置了八处椭圆形镂空减重孔，辐条的筋条宽度经过受力校核，既能够传递额定扭矩，又能最大限度降低零件自身重量，毕竟航模对飞行重量十分敏感，每减少一克无效重量，都能提升飞行的机动性与续航表现。辐条的布局还做了动平衡优化，对称分布的结构让齿盘在高转速运转时不会出现偏心震动，实际装机时最高稳定运转转速能达到每分钟两千转以上，完全满足600级直升机的旋翼转速需求。

　　设计这类传动齿盘的时候，首先要确定的是模数与齿数参数，这款齿盘的齿数较多，配合小齿数的主动轮，能实现较大的单级减速比，刚好匹配二级传动的减速需求，不需要额外增加减速级就能把电机几万转的转速降到旋翼需要的工作转速区间。齿形部分采用标准渐开线齿形，压力角选用航模齿轮常用的20度标准压力角，加工和替换配件都比较方便，不需要定制特殊参数的啮合副。材料选择上，这类齿盘一般采用高强度工程塑料注塑成型，自身具备一定的自润滑特性，和金属主动齿轮啮合时不需要额外添加润滑脂就能长时间稳定运转，同时工程塑料的韧性较好，在出现轻微过载或者啮合异物的时候，能通过微小的形变吸收冲击，不会像金属齿轮那样直接崩齿断裂，日常飞行中的小磕碰也不容易造成齿形损坏。

　　安装边界方面，这款齿盘的外圆直径是整个传动舱内最大的回转零件，设计机架的时候需要在齿圈外围预留至少2mm的安全间隙，避免飞行过程中机架形变或者零件移位导致齿圈和机架结构发生摩擦。轮毂部分的安装孔采用D型孔或者紧配圆孔设计，和旋翼轴配合时需要加装防松卡簧，避免高转速下齿盘出现轴向窜动。齿盘的轴向厚度经过优化，既保证轮齿的啮合接触面积足够传递扭矩，又不会过厚增加不必要的重量，齿面的粗糙度控制在合理范围，降低啮合过程中的摩擦损耗，提升传动效率。在实际使用场景中，这类齿盘除了航模直升机之外，也可以适配其他需要大减速比、低负载的小型传动设备，比如小型传送带驱动装置、桌面级自动化设备的低速传动链路，只要中心距、模数和减速比匹配，都可以直接选用，不需要重新设计齿形参数。

　　从结构可靠性角度来看，辐条和齿圈、轮毂的连接处都做了圆角过渡处理，避免应力集中，在反复启停、正反转切换的工况下，不会在连接处出现疲劳断裂。轮齿的齿顶部分做了微小的倒角处理，装配时更容易和主动齿轮对位，不会出现齿顶对顶卡滞的问题，日常维护拆装的时候也不容易刮伤手部。整个齿盘的平面度控制在0.05mm以内，高转速运转时不会出现端面跳动，避免啮合过程中出现偏载，导致局部轮齿过度磨损。实际飞行测试中，这类结构的齿盘能够承受正常3D飞行的瞬时过载，在做剧烈机动动作的时候，传动链路依然能保持平顺，不会出现动力传递中断或者打滑的问题，完全满足航模运动的使用需求。
