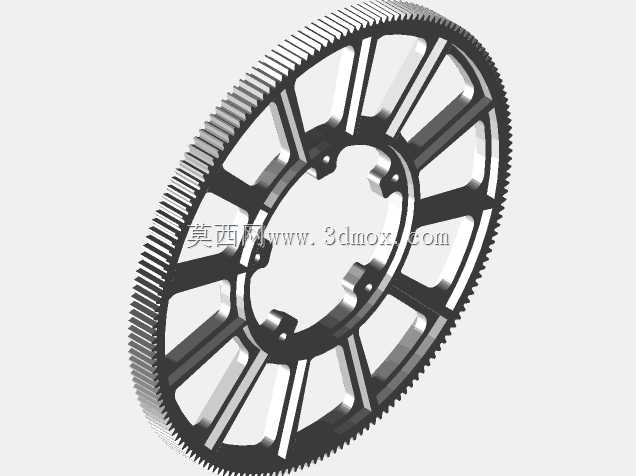

特雷克斯600吨级设备主传动齿轮结构

　　这款大直径重载主齿轮，主要适配特雷克斯600吨级重型工程机械设备的主传动回路，在整机的动力传递链路中承担核心扭矩转换、转速匹配的作用，常见于矿用重型挖掘机、大吨位履带起重机的回转机构或者主卷扬传动系统中，作业场景多为露天矿山、大型基建项目的重载施工工况，需要长期承受交变冲击载荷、大扭矩输入，同时还要适配户外多粉尘、温差变化大的作业环境，对齿部强度、结构刚性、安装配合精度都有极高的要求。从结构设计来看，该齿轮采用辐条式镂空结构，并非整体实心轮体，这种设计思路首先是为了在保证整体结构强度的前提下，尽可能降低轮体自身重量，减少传动回路的转动惯量，避免设备启停、换向过程中产生过大的惯性冲击，同时也能节省高强度合金钢材的用量，

　　控制零部件的制造成本。辐条的排布采用均匀周向分布的形式，每根辐条的截面都做了等强度优化，从轮毂连接位置到轮缘连接位置的截面厚度平滑过渡，避免应力集中点的出现，在长期承受交变载荷的过程中，不会因为局部应力过大出现辐条断裂的失效问题。齿圈部分采用大模数渐开线齿形设计，齿面宽度经过匹配计算，能够在额定扭矩输入下保证齿面接触应力、齿根弯曲应力都在材料许用范围内，齿顶和齿根都做了标准的圆角过渡处理，减少啮合过程中的应力集中，同时齿向根据重载传动的需求做了适当的修形，补偿重载下轮体的微小弹性变形，保证啮合过程中齿面接触均匀，避免偏载导致的局部齿面过度磨损。轮毂部分的安装定位结构采用多凸台定位孔设计，并非单一的中心孔定位，

　　这种设计能够传递更大的扭矩，相比单键连接的结构，多凸台配合的方式可以将扭矩载荷均匀分散到多个配合面，避免单键槽位置出现应力集中导致的轮毂开裂，安装时通过凸台与传动轴端的对应卡槽配合，能够实现精准的周向定位，保证齿轮与轴的同轴度，减少传动过程中的径向跳动，降低传动噪音和啮合冲击。在安装边界方面，该齿轮的中心安装孔直径、凸台的分布半径、齿顶圆直径都经过严格的尺寸链校核，能够直接适配对应型号设备的主传动轴安装位，不需要额外做结构修改，轮体的轴向厚度也匹配传动箱内的安装空间，装配时不会和箱体内的其他传动部件、密封结构产生干涉，齿圈的径向跳动、端面跳动公差都控制在重载传动的标准范围内，

　　装配后不需要做额外的动平衡校正就能满足高转速大扭矩传动的需求。从实际使用的角度来看，这类重载主齿轮的失效形式通常是齿面磨损、齿根断裂或者辐条疲劳开裂，因此在建模过程中，所有的过渡圆角、壁厚变化位置都严格按照实际加工工艺要求做了处理，没有出现尖锐棱角、壁厚突变的结构，既符合铸造、热处理的工艺要求，也能从结构设计层面提升零部件的疲劳寿命。轮体的镂空结构同时也方便装配过程中的吊装、对位，作业过程中还能带动传动箱内的润滑油流动，提升齿面啮合位置的润滑效果，带走啮合产生的热量，避免齿面温度过高导致的材料性能下降。在传动系统匹配上，该齿轮需要和对应的小齿轮组成啮合副，建模时齿形参数完全按照啮合配对要求设计，中心距、齿侧间隙都符合重载齿轮传动的设计规范，装配后能够保证合适的啮合侧隙，既不会因为侧隙过小出现卡齿、齿面胶合的问题，也不会因为侧隙过大导致传动过程中冲击过大、反向回程间隙超标的问题。对于重型工程机械设备来说，主传动齿轮的可靠性直接决定了整机的作业效率和故障率，这款齿轮的结构设计完全围绕重载工况的实际需求展开，没有多余的冗余结构，每一处结构设计都对应明确的功能需求，无论是辐条的截面形状、轮毂的连接形式还是齿形的修形处理，都是为了在极端重载工况下保证长期稳定的传动性能，减少设备的停机维护时间，适配大型矿山、基建项目中高强度连续作业的使用需求。
