带红外滤光片的贴片式RGB颜色传感元件

　　在工业自动化颜色分选、消费电子屏幕色温校准、便携式色差检测设备、智能照明色彩反馈这类场景里，小型化贴片式颜色传感元件的选型一直要兼顾安装空间占用、检测精度与抗红外干扰能力，这款集成红外滤光片的RGB颜色传感元件，就是针对这类紧凑安装场景做的结构还原。从实际使用层面看，这类传感元件的核心作用是通过表面的三色光电感应阵列，采集被测物体反射光中的红、绿、蓝三通道光强数据，自带的红外滤光层可以过滤掉环境光里的红外波段成分，避免红外光干扰导致的颜色识别偏差，不需要外围额外加装滤光片，能简化终端产品的光路设计。做结构设计的时候，首先要考虑的是贴片封装的安装边界，这类表贴元件采用无引脚侧面焊盘设计，四个焊盘分布在封装本体的两个长边侧，

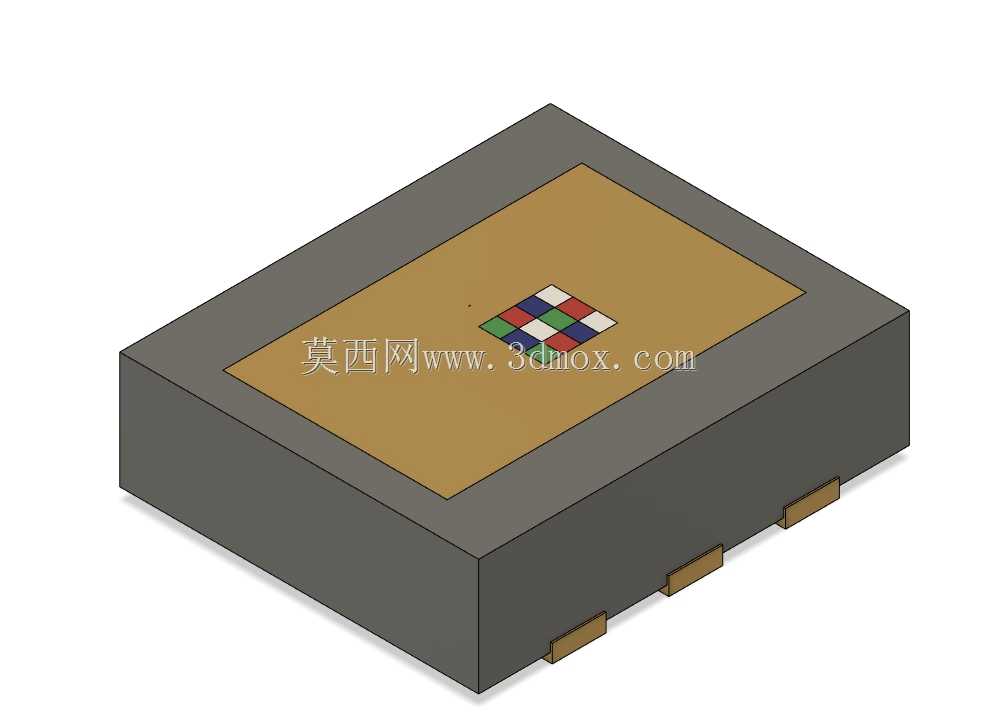

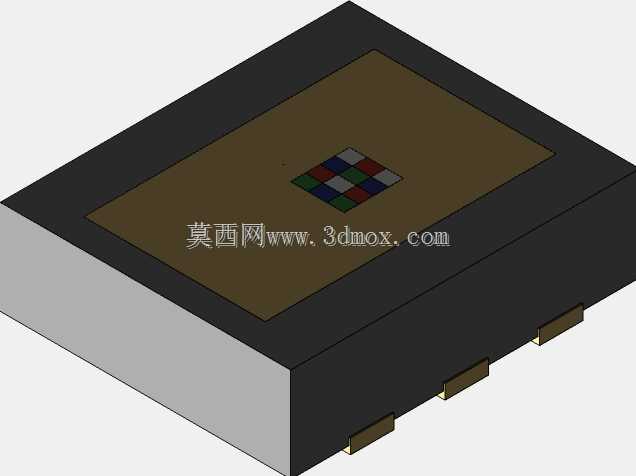

　　焊盘突出本体的尺寸控制在标准SMD贴装的公差范围内，适配常规SMT回流焊工艺，不需要特殊的钢网开孔设计，能直接兼容通用的贴片加工流程。封装本体采用方形扁平结构，顶面的感应区域做了内凹式的滤光片贴合设计，滤光片与封装顶面齐平，既避免了装配过程中滤光片被刮蹭损伤，也能保证入射光垂直到达感应阵列，减少斜射光带来的检测误差。建模过程中需要重点还原几个关键结构细节：一是封装本体的塑封外壳厚度，外壳采用黑色环氧塑封材质，侧壁厚度均匀，能起到内部感光芯片的遮光保护作用，避免侧面漏光影响检测精度；二是顶面感应区的彩色滤光阵列排布，红、绿、蓝三色滤光单元按标准拜耳阵列排布，每个滤光单元的尺寸与间距严格对应实际芯片的感光区布局，还原真实的感光面结构；

　　三是侧面焊盘的位置与尺寸，焊盘采用镀金工艺处理，建模时还原焊盘的突出高度与宽度，保证PCB封装匹配时不会出现焊盘偏移、露铜不足的问题。从安装适配角度看，这类传感元件的整体封装高度控制在毫米级，适合用在内部空间极度紧凑的可穿戴设备、便携式检测笔、小型智能传感器节点这类产品里，安装时只需要在PCB对应位置预留标准焊盘，不需要额外的定位结构，元件贴装后顶面与周边元器件的安全间隙只需要满足0.1mm以上即可，不会和周边的阻容元件产生结构干涉。在做终端产品结构设计时，还要注意传感元件正上方的光路预留，不能有遮挡物覆盖感应区域，如果需要加装导光结构，导光柱的端面要和传感元件顶面平行，距离控制在1mm以内，减少光强损耗。

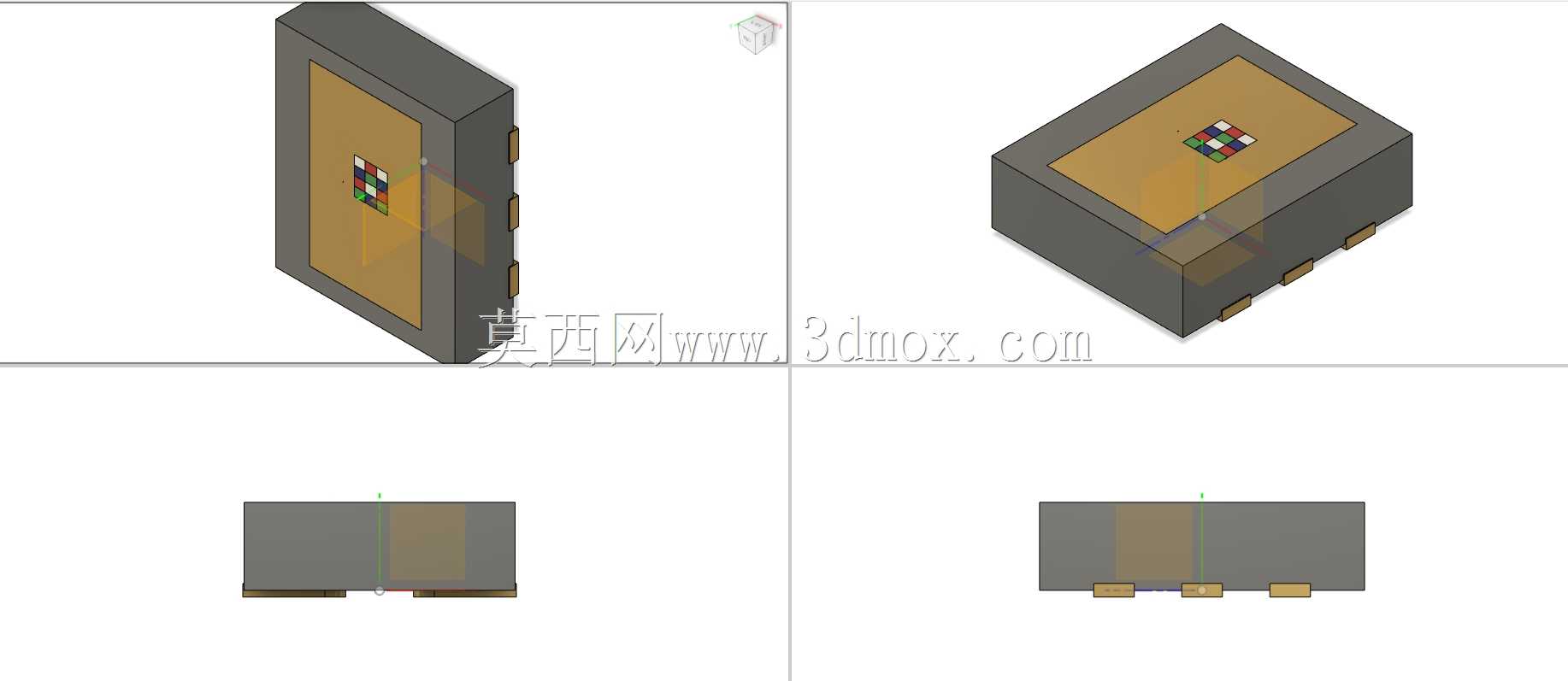

　　这类传感元件的结构设计没有多余的冗余结构，所有外形尺寸都围绕SMD贴装工艺与感光性能做优化，塑封外壳的边角做了微小的倒角处理，避免贴装过程中吸嘴取料时出现打滑、偏移的问题，顶面的丝印区域预留了型号标识的位置，不会占用感应区的有效面积。对于做设备选型的结构工程师来说，拿到这个三维模型可以直接导入到终端产品的PCB布局文件里，核对元件与周边结构件的间隙，提前规避贴装后出现的结构干涉问题，也可以基于这个模型做配套的导光结构、遮光罩的适配设计，不需要再手动测绘元件尺寸，能缩短前期结构设计的验证周期。建模时对封装的公差做了合理还原，所有外形尺寸都按照行业通用的SMD元件公差标准设置，保证模型导入后和实际元件的装配误差控制在可接受范围内，不会出现模型尺寸与实物偏差过大导致的装配问题。
