斯特林式外燃动力机组结构设计

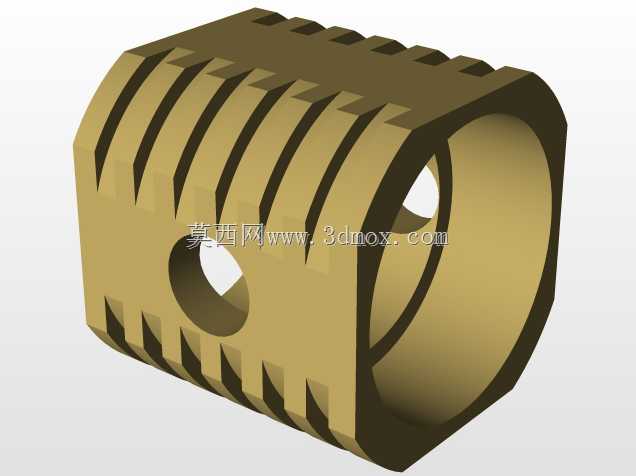

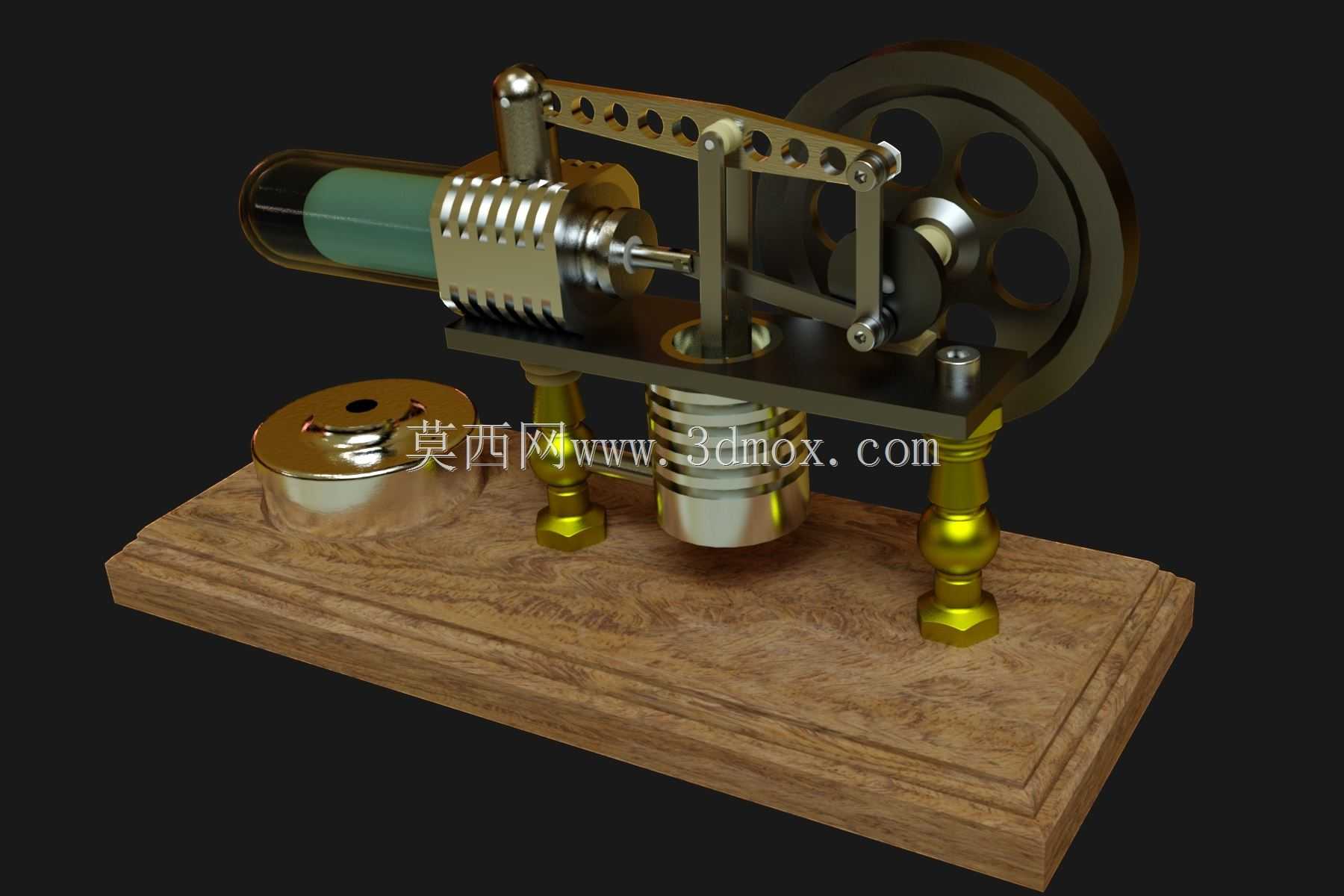

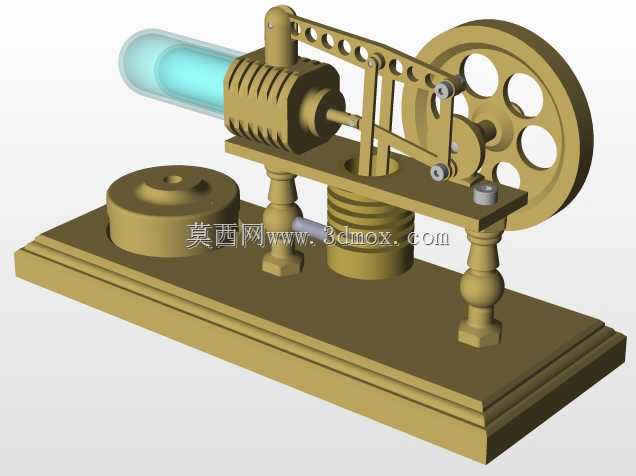

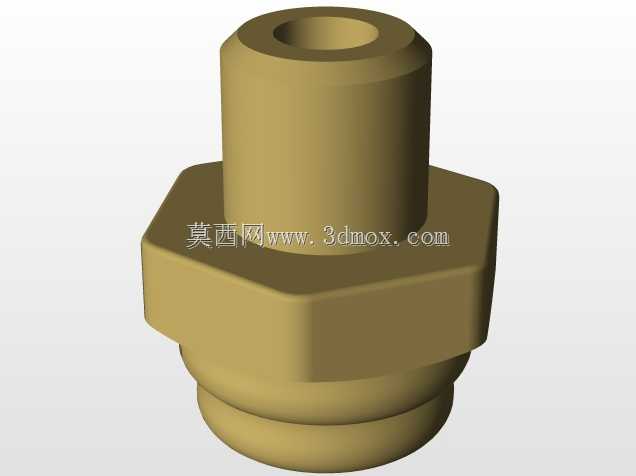

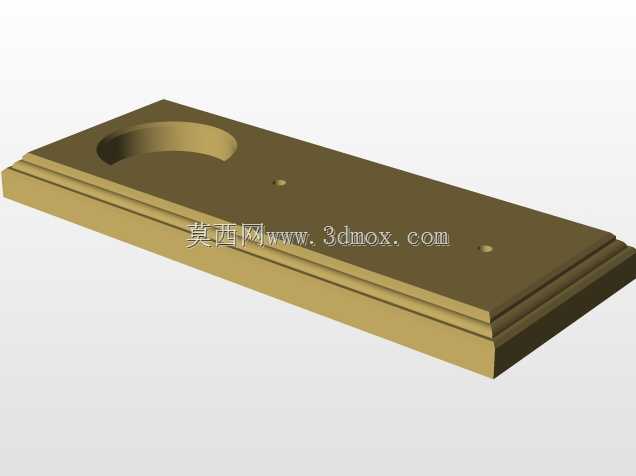

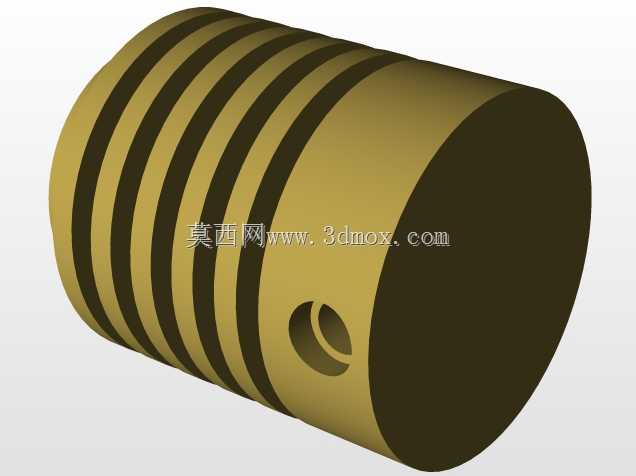

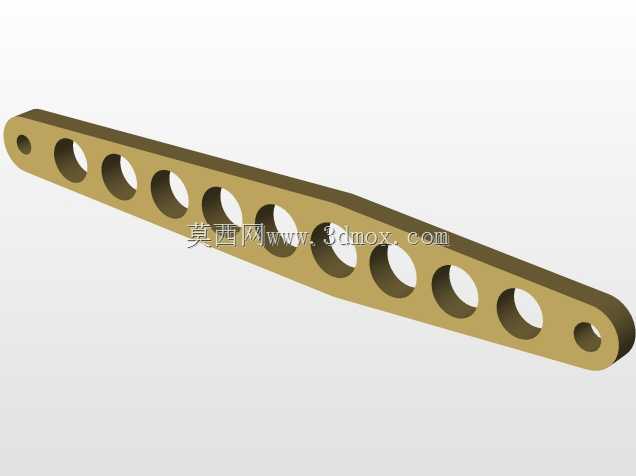

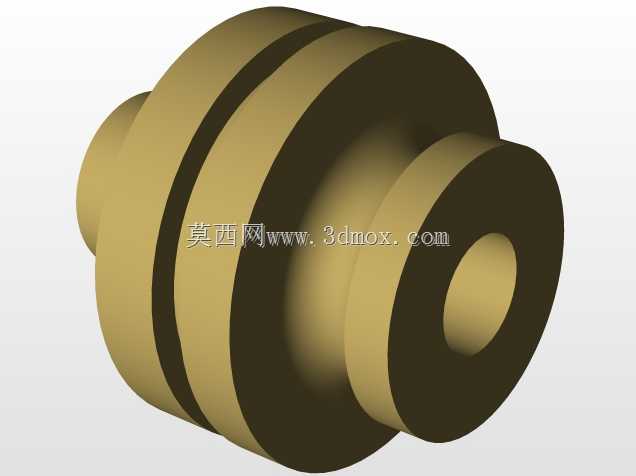

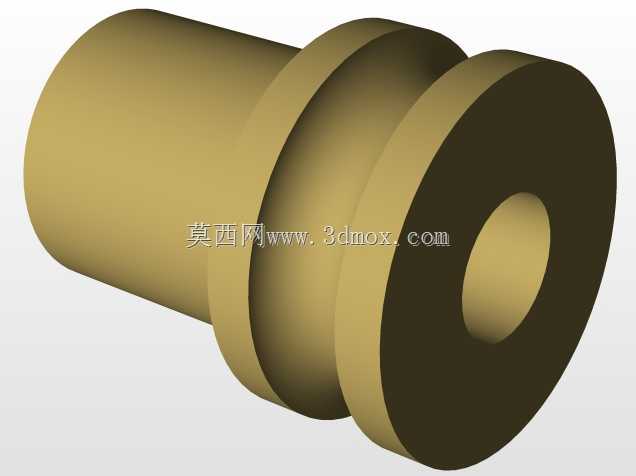

　　这套外燃式热动力装置的三维结构，完整还原了斯特林循环动力输出的核心传动逻辑，整套机构以实木材质作为安装基座，四个带装饰性柱脚的支撑铜柱将动力主体架离基座表面，既预留了下方置换气缸的安装空间，也让整体结构的重心落在基座几何中心范围内，避免运转过程中出现倾覆风险。从结构布局来看，装置左侧为带透明视窗的热置换气缸，气缸外侧布置了密集的散热鳍片结构，用于在循环过程中快速导出工质携带的余热，保证冷端与热端维持稳定的温度差，这是斯特林循环能够持续输出动力的核心前提。热置换活塞通过连杆与中部的摇臂支架连接，摇臂支架上加工有等距分布的减重孔，在保证支架结构刚性的前提下尽可能降低运动件的整体质量，减少往复运动过程中的惯性损耗。

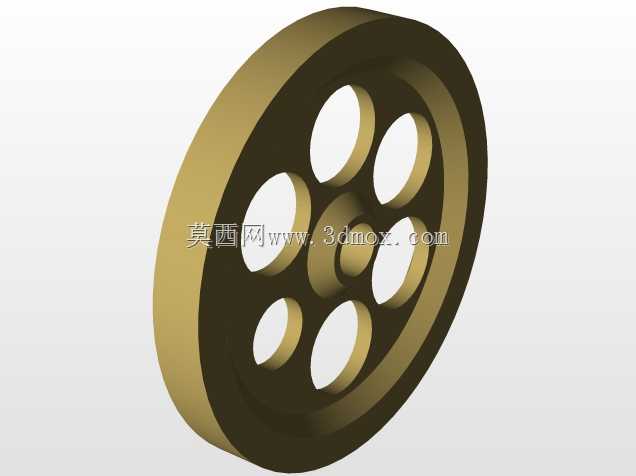

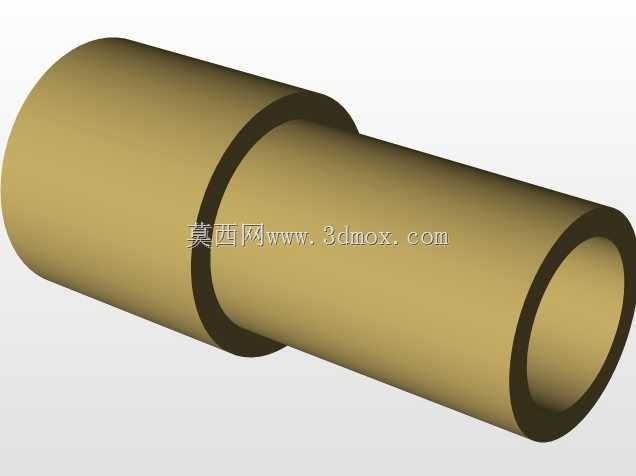

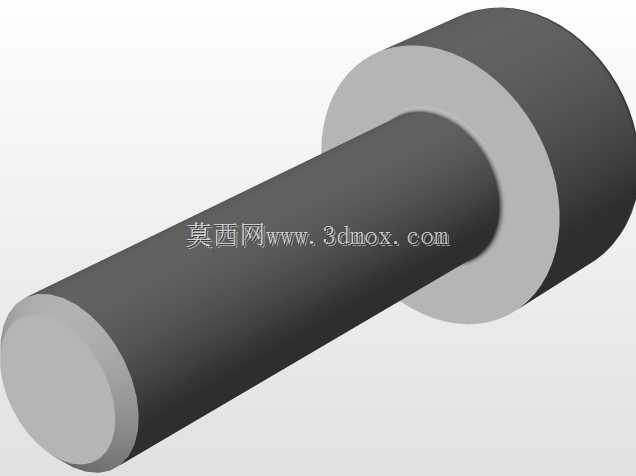

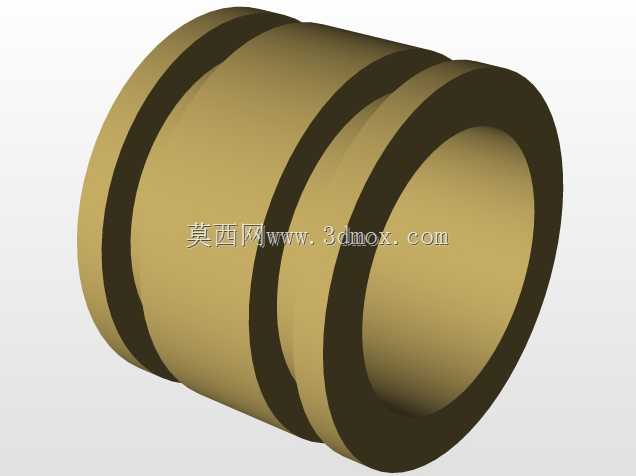

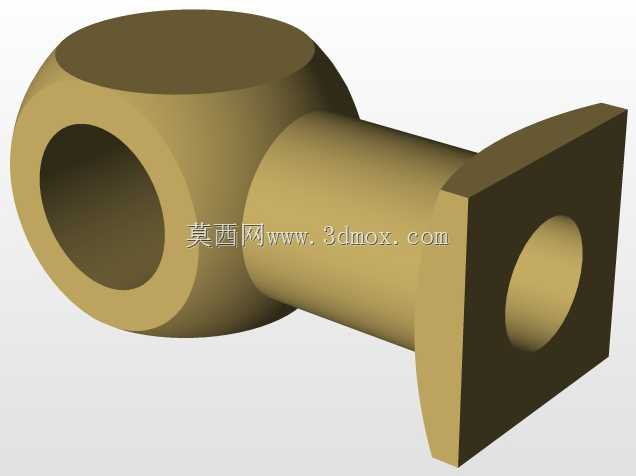

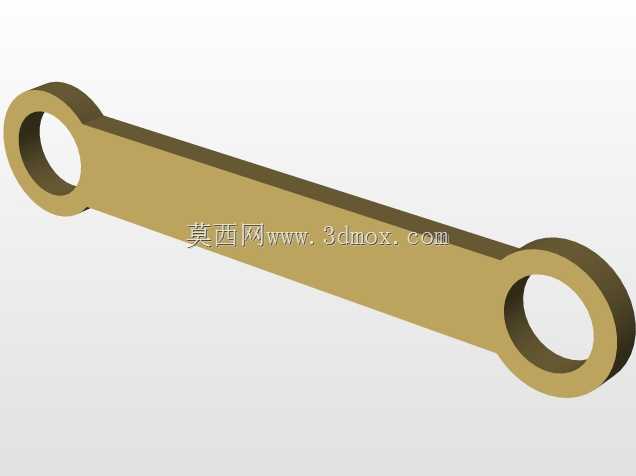

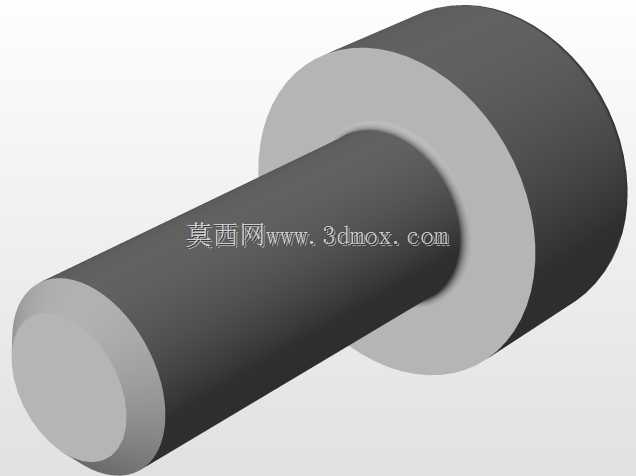

　　动力输出端集成在装置右侧，大直径带辐条镂空的飞轮通过曲轴与动力活塞连接，飞轮的轮缘位置做了加厚处理，利用轮缘的转动惯量储存动能，抵消曲柄连杆机构过上下止点时的运动死点，保证整套机构能够连续平稳运转，不会出现卡滞或停顿的问题。曲轴与摇臂之间通过可调长度的连杆做运动耦合，连杆两端的铰接位置都采用了销轴式连接结构，装配时可以通过调整销轴的锁紧位置微调连杆的有效长度，以此补偿零件加工过程中产生的尺寸公差，保证热置换活塞与动力活塞的运动相位差维持在斯特林循环要求的合理区间内。下方的动力气缸采用黄铜材质加工，气缸外壁做了抛光处理，既能够减少工质泄漏的风险，也可以通过金属外壁快速与外界环境完成热交换，维持冷腔的温度稳定。

　　整套机构的安装边界以基座轮廓为限，所有运动件的运动轨迹都不会超出基座的投影范围，安装时只需要保证基座底面处于水平状态，在热端施加稳定热源即可驱动飞轮持续旋转输出扭矩。在实际应用场景中，这类小型斯特林动力装置既可以作为教学演示用具，直观展示外燃机的循环工作原理，帮助学习者理解热功转换的机械实现路径，也可以作为小型低温差发电系统的动力核心，搭配小型发电模块后利用工业余热、太阳能集热等低品位热源输出电力，应用在偏远区域的小型供电、传感节点自供电等场景中。设计过程中需要重点关注各运动副的配合间隙，尤其是活塞与气缸壁之间的间隙既要保证活塞能够顺畅往复运动，也要尽可能降低工质的泄漏量，间隙过大会导致循环压差不足无法输出动力，

　　间隙过小则会在热胀冷缩作用下出现活塞卡滞的问题。同时飞轮的转动惯量需要与整套机构的运动阻力匹配，转动惯量过小无法顺利越过运动死点，转动惯量过大则会提升启动所需的最小热功率，降低装置的低品位热源适配能力。摇臂支架的铰接孔位置精度直接决定了两个活塞的运动相位匹配度，建模过程中需要通过运动仿真反复校验铰接点的位置参数，保证活塞运动过程中不会出现撞缸、连杆干涉等问题。支撑柱的高度设计需要同时满足下方气缸的安装空间要求和整体结构的稳定性要求，柱脚位置做了加宽处理，与基座的接触面积更大，能够将运转过程中产生的振动均匀传递到基座上，降低整机的振动幅度。散热鳍片的间距和高度经过参数化优化，在自然对流条件下即可满足冷端的散热需求，不需要额外加装强制散热结构，简化了整套装置的结构复杂度。所有外露的金属连接件都采用了标准紧固件，后期维护时可以快速拆解更换磨损的运动件，不需要定制特殊规格的配件。从装配逻辑来看，整套结构采用分层装配的设计思路，先将支撑柱固定在基座上，再依次安装气缸组件、摇臂支架、曲轴飞轮组件，最后连接各传动连杆，装配过程中不需要复杂的专用工装，按照装配顺序即可完成整机的组装调试。
