同轴式行星轮系传动结构三维建模

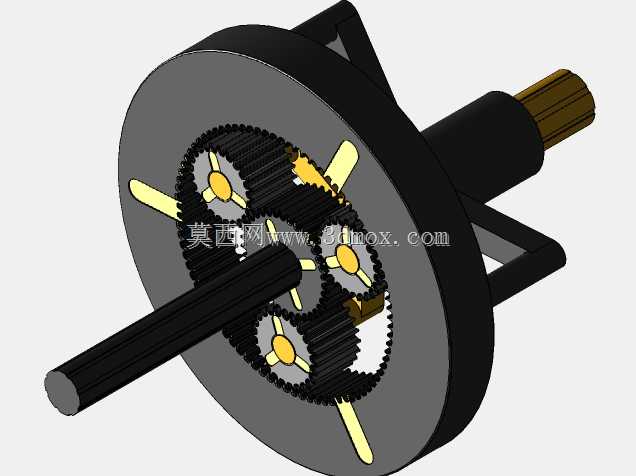

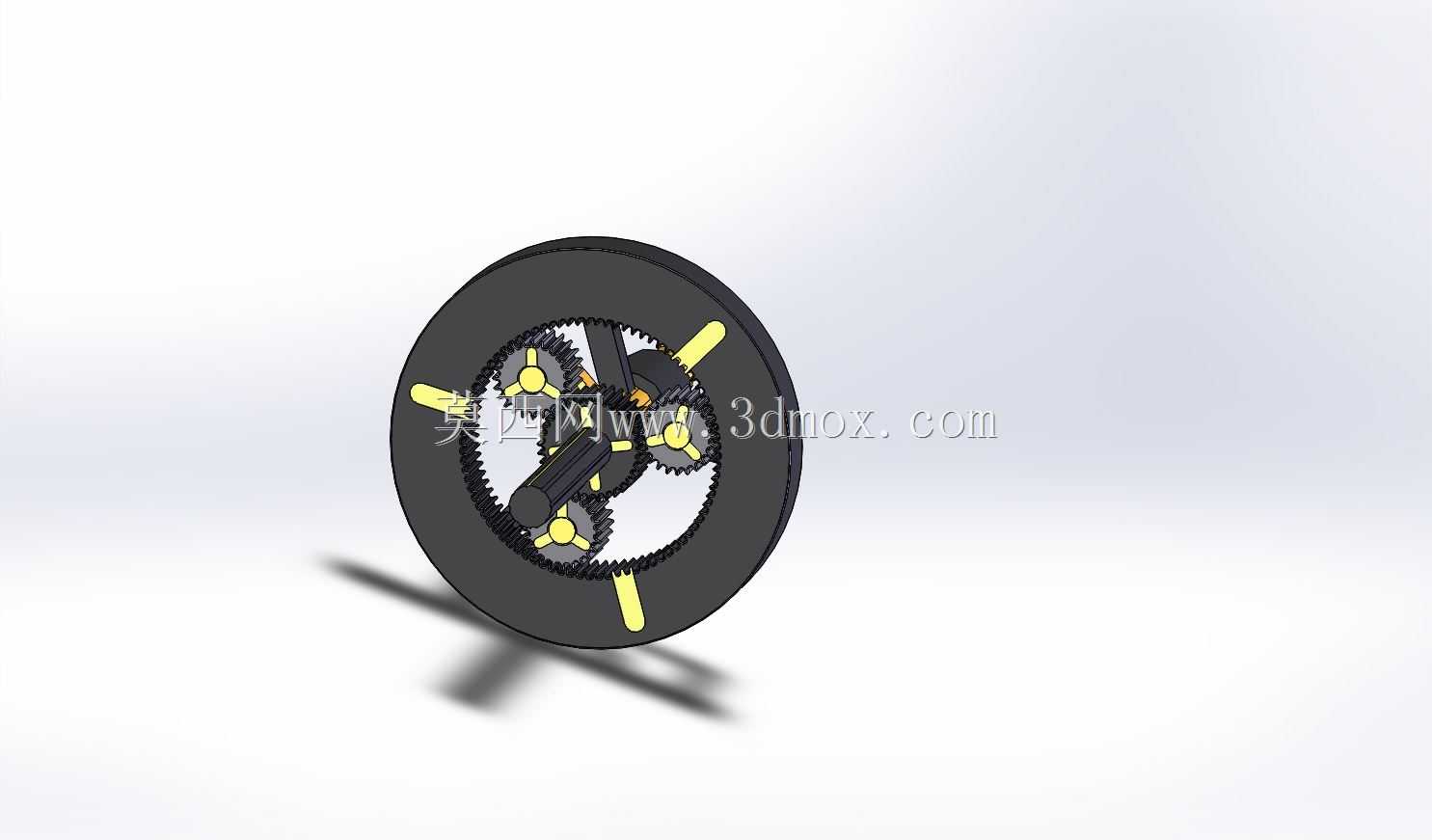

　　这套行星轮系结构在紧凑安装空间内实现大传动比动力传递，是同轴减速传动场景里的典型结构方案，日常在小型伺服驱动末端、精密回转工作台、便携传动装置里都能见到同原理的结构应用，区别于普通定轴轮系，它能在相同传动比要求下把径向安装尺寸压缩近六成，同时让输入输出轴保持同轴，大幅简化配套安装基座的加工难度。从结构组成来看，整套轮系包含外齿圈、三个均匀分布的行星轮、带偏心支撑的行星架以及中心太阳轮，外齿圈作为固定端时，动力从太阳轮输入，经行星轮啮合分流后由行星架输出，能实现稳定的减速增扭效果；如果切换固定部件，还能实现不同的传动比输出甚至增速传动，适配不同的动力匹配需求。设计过程中首先要考虑的是轮齿啮合的侧隙控制，三个行星轮呈120度均匀排布，

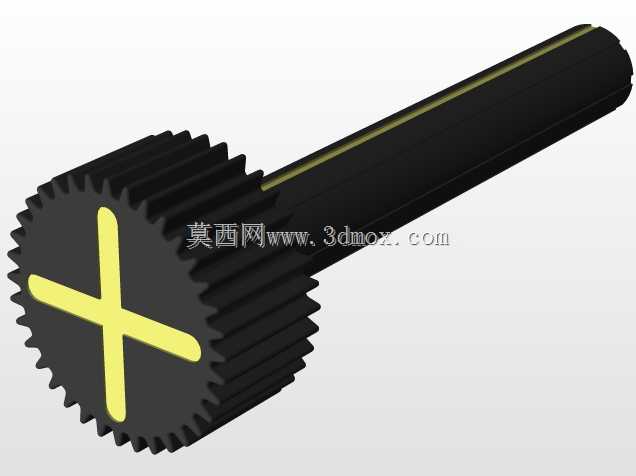

　　每个行星轮同时与太阳轮、外齿圈啮合，齿侧间隙如果不均匀，运转时会出现周期性卡顿和噪音，建模时需要严格控制各齿轮的齿形参数，保证模数、压力角一致，同时对行星架上的行星轮安装孔做位置度约束，孔位的角度偏差不能超过0.02度，否则装配时会出现轮齿卡滞无法转动的问题。安装边界方面，整套结构的径向尺寸由外齿圈的齿顶圆直径决定，轴向尺寸则受行星架厚度、齿轮齿宽以及两端支撑轴承的安装空间限制，设计时需要预留0.5到1毫米的轴向窜动间隙，避免热胀冷缩导致轮齿端面摩擦；输入轴与太阳轮采用键连接传递扭矩，输出端的行星架端面预留有安装法兰孔，可以直接连接负载转盘或者传动拨杆，不需要额外加装联轴器，进一步压缩整体安装长度。

　　实际应用中这类行星轮系常被用在对安装空间有严格限制的小型传动装置里，比如手持电动工具的减速箱、小型云台的回转驱动、精密仪器的进给机构，相比普通的定轴齿轮减速结构，它的载荷由三个行星轮共同承担，单齿承受的啮合载荷更小，相同额定输出扭矩下整体结构重量更轻，运转时的动平衡性能也更好，因为三个行星轮对称布置，运转产生的离心力可以相互抵消，高速运转时的振动幅度远低于单级定轴减速结构。建模时需要重点关注行星轮与行星架之间的转动副间隙，行星轮通过销轴安装在行星架上，销轴与行星轮内孔之间需要加装滑动轴承或者滚动轴承，预留合适的配合间隙，间隙过大会导致传动回差增大，影响传动精度，间隙过小则会导致转动卡滞，润滑脂无法进入配合面造成早期磨损。

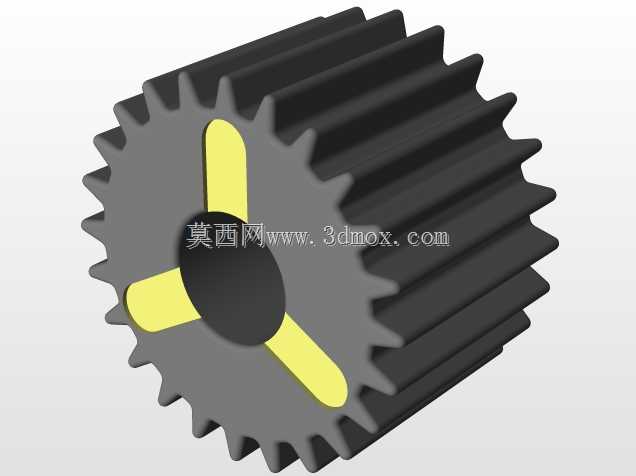

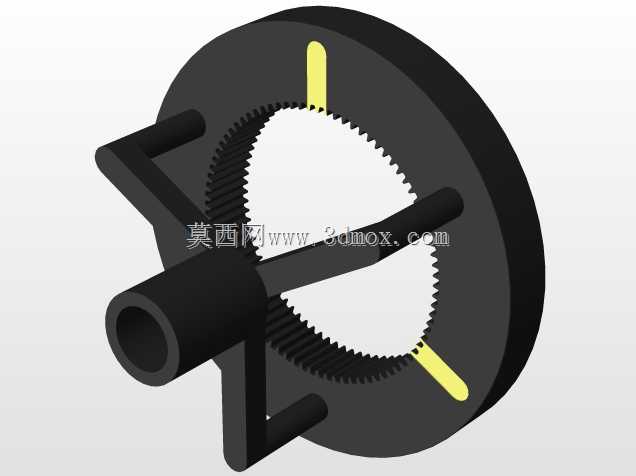

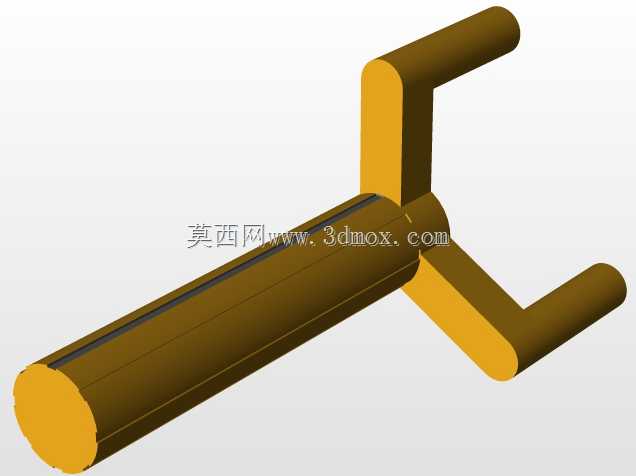

　　齿形设计上采用标准渐开线圆柱直齿，加工难度低，装配调整方便，不需要考虑斜齿带来的轴向力问题，简化了两端支撑结构的设计，外齿圈的外圈设计有定位止口，可以直接嵌入安装基座的内孔中，通过端面螺钉固定，不需要额外设计复杂的定位结构，降低了配套零件的加工成本。在传动效率方面，当齿面润滑充分、啮合侧隙调整合适时，单级行星轮系的传动效率可以达到97%以上，远高于同传动比的蜗轮蜗杆结构，而且不存在蜗轮蜗杆的自锁问题，可以正反两个方向传递动力，适配需要正反转切换的传动场景。设计时还需要考虑润滑通道的预留，行星轮的啮合部位需要定期补充润滑脂，在外齿圈的对应位置可以开设注油孔，不用拆解整个结构就能完成润滑维护，延长整套传动结构的使用寿命。另外，三个行星轮的尺寸一致性要求很高，加工时需要采用同一批次的齿轮坯料，一次装夹完成齿形加工，保证三个行星轮的齿厚、齿圈径向跳动误差控制在允许范围内，否则装配后会出现载荷分布不均，单个行星轮受力过大导致断齿的问题。行星架的结构采用辐条式设计，在保证支撑强度的前提下尽可能减轻重量，辐条之间的空隙可以容纳啮合过程中脱落的磨屑，避免磨屑卡在齿面之间造成齿面拉伤。整套结构的输入端和输出端保持严格同轴，安装时只需要保证输入轴与驱动电机轴、输出轴与负载轴的同轴度在0.03毫米以内，就能实现平稳运转，不会出现额外的径向载荷，有效延长支撑轴承的使用寿命。
