汽车发动机分体式连杆结构设计

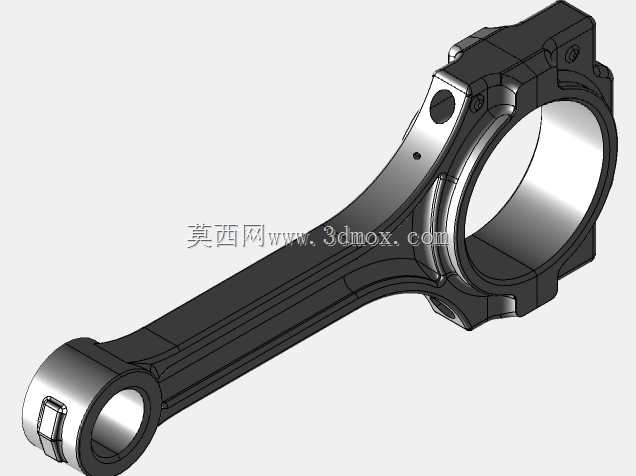

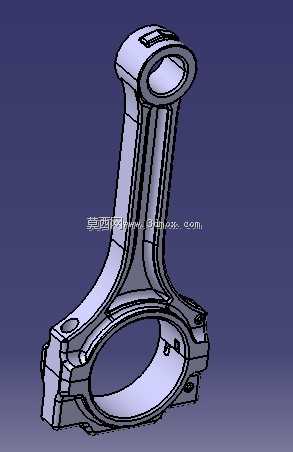

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率、整机运转可靠性与服役寿命。这款连杆采用平切口分体式结构设计，大头端配合连杆盖形成完整的曲轴轴颈安装孔，通过两组对称布置的高强度螺栓实现连杆体与连杆盖的刚性锁紧，安装时需严格按照工艺要求的扭矩顺序分次拧紧，避免结合面出现错位或预紧力不均导致的轴瓦偏磨问题。小头端为整体式圆环结构，内部压装青铜衬套，通过活塞销与活塞内部的销座实现铰接，衬套内表面开设的环形油槽可将曲轴飞溅上来的润滑油留存，在活塞销高速往复摆动时形成稳定油膜，降低铰接部位的摩擦损耗。杆身采用工字形截面设计，在保证足够抗弯、

　　抗扭刚度的前提下尽可能削减非受力区域的材料余量，既降低了连杆自身的往复运动惯量，减少曲轴运转时的不平衡载荷，也能在发动机高转速工况下有效抑制杆身的弹性形变，避免因形变过大导致的活塞偏缸、轴瓦烧蚀等故障。从安装边界来看，小头端衬套内径需与选配的活塞销外径保持过渡配合，压装后需保证衬套内孔的圆柱度公差在0.005mm以内，避免活塞销转动卡滞；大头端轴瓦安装孔的圆度、圆柱度公差需控制在0.008mm以内，结合面的平面度公差不超过0.003mm，防止锁紧后轴孔失圆导致曲轴轴颈异常磨损。连杆大小头端的中心距尺寸需严格匹配对应机型的活塞行程与曲轴回转半径，中心距偏差过大会直接改变发动机的压缩比，轻则导致动力输出下降、油耗升高，

　　重则引发活塞撞击气门、燃烧室等严重机械故障。在实际应用场景中，这类连杆广泛适配小排量自然吸气车用汽油发动机，日常运转过程中需要承受活塞传递的爆发压力冲击，以及往复运动产生的惯性力拉伸、压缩交变载荷，因此结构设计时在大小头与杆身的过渡区域采用了大圆弧过渡结构，避免应力集中导致的疲劳断裂，同时杆身表面沿轴向布置的加强筋可进一步提升结构的抗屈曲能力，在发动机爆震等异常工况下也能维持结构完整性。建模过程中需重点关注大头端螺栓孔的位置度公差，以及结合面的定位结构设计，部分同类型连杆会在结合面处设置定位套或者锯齿形定位结构，防止发动机运转过程中连杆盖受横向载荷作用出现错位，保证轴孔的形位精度长期稳定。此外，连杆的重量分组设计也是量产环节的关键控制点，同一台发动机装配的连杆重量差需控制在规定范围内，否则会导致曲轴动平衡超标，运转时产生异常振动，加速整机轴承、衬套等部件的磨损。
